遥控直升机传动连接轴结构设计

该零件为遥控直升机传动系统中的核心连接构件，主要承担旋翼动力传递与结构定位的双重作用，在小型航模直升机的动力链路中，这类轴类零件是衔接减速组与旋翼夹座的关键载体，直接影响动力输出的同轴度与飞行过程中的结构稳定性。从实际应用场景来看，这类零件多用于100级到150级的微型遥控直升机，这类机型普遍采用尾电机与主电机分置的布局，主传动路径上的连接轴需要同时承受扭矩载荷与飞行姿态变化带来的径向冲击力，尤其是在做3D特技动作时，瞬时扭矩波动可达稳态值的3倍以上，因此零件的结构强度与形位公差控制直接决定飞行可靠性。

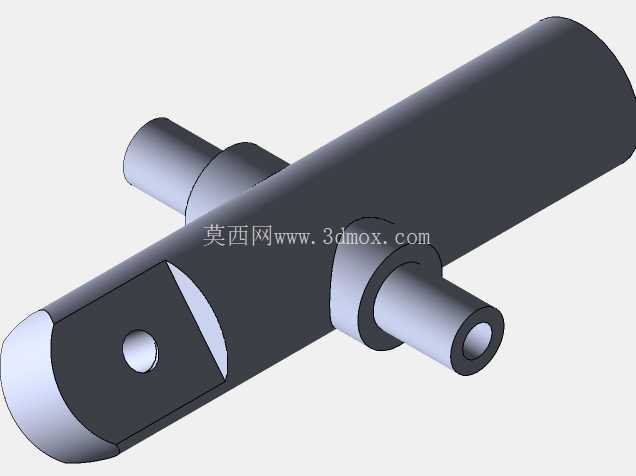

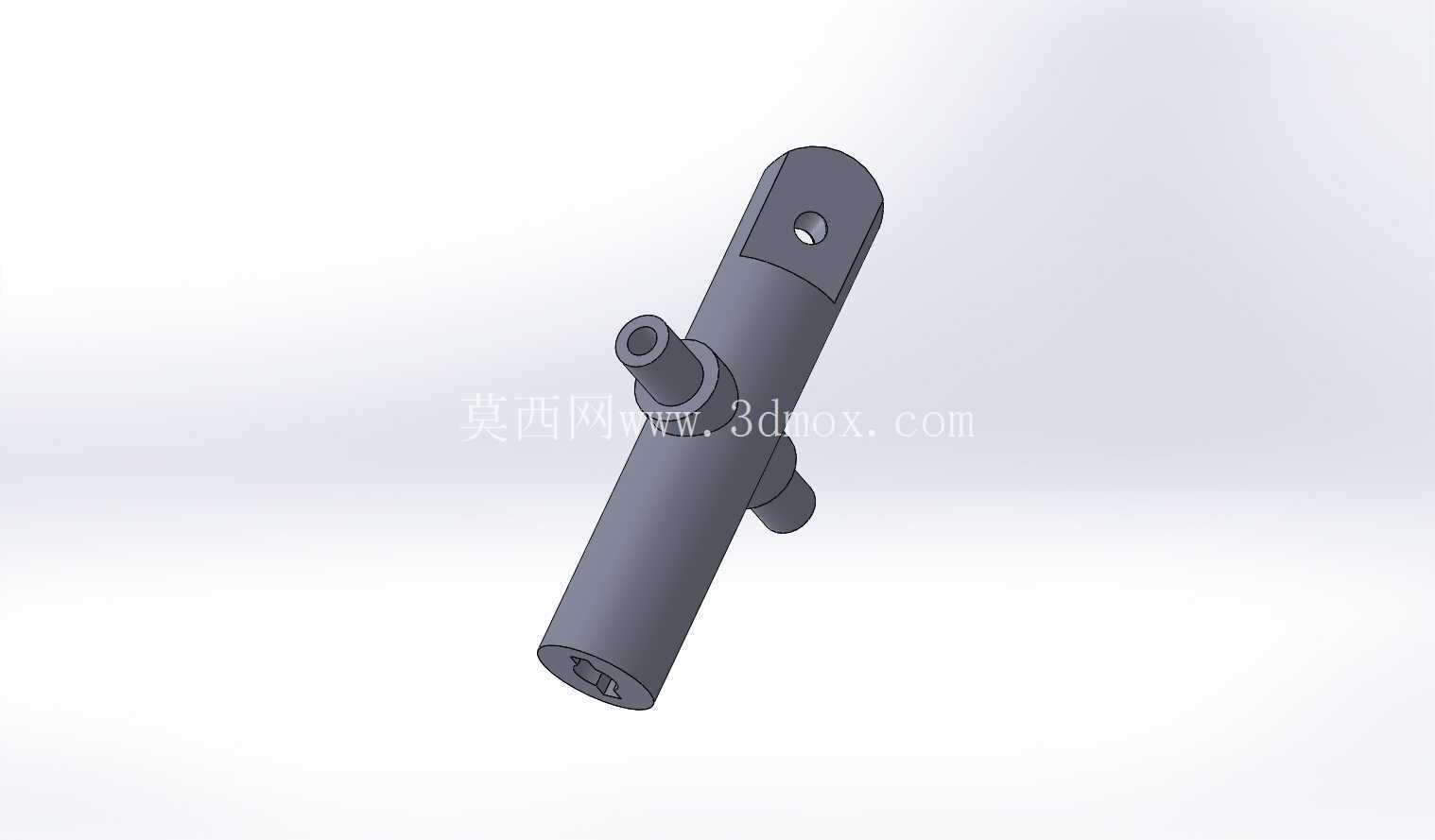

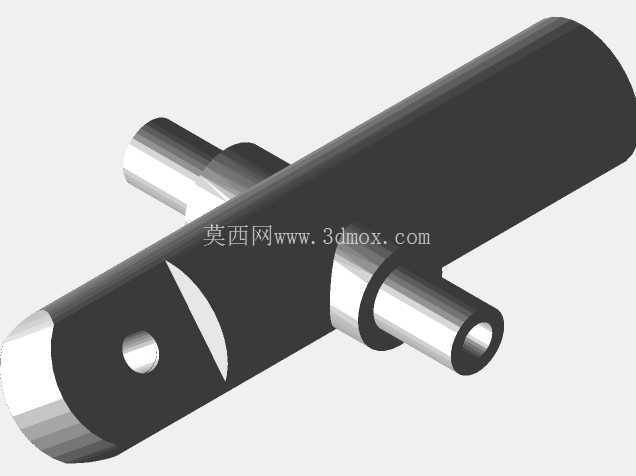

从功能特性上看，该零件主体采用阶梯轴结构设计，主筒体为大直径承载段，两侧伸出的同轴小轴段分别用于与减速齿轮输出端、旋翼头安装座配合，端部开设的径向通孔用于穿设定位销，实现周向扭矩传递，避免轴与配合件之间出现相对滑转。筒体侧面的切平面结构并非工艺减重设计，而是为了配合机身上的限位卡块，实现轴系的轴向定位，防止高速旋转过程中轴体出现轴向窜动，这类限位结构在微型航模上应用十分普遍，相比卡簧定位的方式，切平面配合卡块的结构占用径向空间更小，更适配微型机型紧凑的机身布局。

设计思路上，该零件优先保证同轴度公差，两侧伸出轴段与主筒体的同轴度需要控制在0.02mm以内，否则高速旋转时会产生明显的振动，不仅会降低动力传递效率，还会加速轴承磨损，缩短整机使用寿命。主筒体的直径选择经过载荷校核，在满足壁厚强度要求的前提下尽可能控制重量，毕竟微型航模对整机重量十分敏感，每减少1g的结构重量都能换来更灵活的操控响应与更长的续航时间。端部的销孔位置距离轴端的距离经过精确计算，既保证销钉的剪切强度足够，又避免销孔过于靠近轴端导致轴端出现应力集中断裂的风险。

从安装边界来看，两侧小轴段的直径与配套轴承的内圈尺寸完全匹配，安装时轴段穿过轴承内圈后，销孔位置刚好露出轴承端面，方便穿设定位销与旋翼夹座固定。主筒体的长度需要与机身隔框的安装间距匹配，切平面的朝向需要与机身限位块的位置对应，装配时无需额外调整角度即可完成定位，降低组装难度。零件的表面粗糙度要求方面，与轴承配合的轴段粗糙度需要达到Ra1.6，保证与轴承内圈的配合紧密度，非配合面的粗糙度控制在Ra3.2即可，兼顾加工成本与使用需求。

在实际工况下，该零件的工作转速通常在每分钟3000转到8000转之间，不同飞行状态下转速波动较大，因此设计时特意在轴段过渡位置采用了圆角过渡，避免直角台阶带来的应力集中问题，经过实际飞行测试，采用圆角过渡的轴件在频繁做急停、翻滚动作时，断裂风险相比直角台阶结构降低70%以上。另外，零件的材质选择通常选用高强度铝合金，在保证强度的同时尽可能降低重量，部分高端机型会采用不锈钢材质提升耐磨性能，但会相应增加重量，需要根据机型的定位做权衡。这类连接轴虽然是小型零件，但在航模传动系统中的作用不可替代，设计时任何一个尺寸公差的偏差都可能导致飞行过程中出现故障，因此建模过程中需要严格把控各配合尺寸的精度，充分考虑装配顺序与安装空间，确保零件加工完成后可以直接适配对应机型的安装位，不需要二次修配。
