飞行模拟器座舱专用通风出风口结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1189803
  • 飞行模拟器座舱专用通风出风口结构设计
  • 飞行模拟器座舱专用通风出风口结构设计
  • 飞行模拟器座舱专用通风出风口结构设计
  • 飞行模拟器座舱专用通风出风口结构设计
  • 飞行模拟器座舱专用通风出风口结构设计

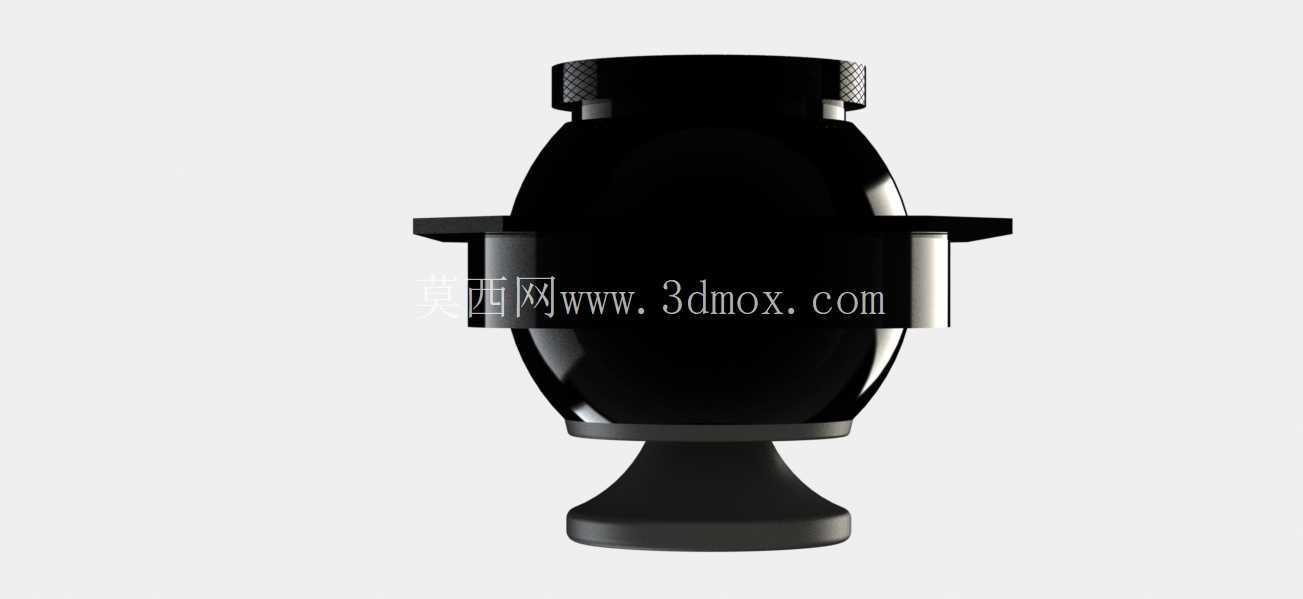

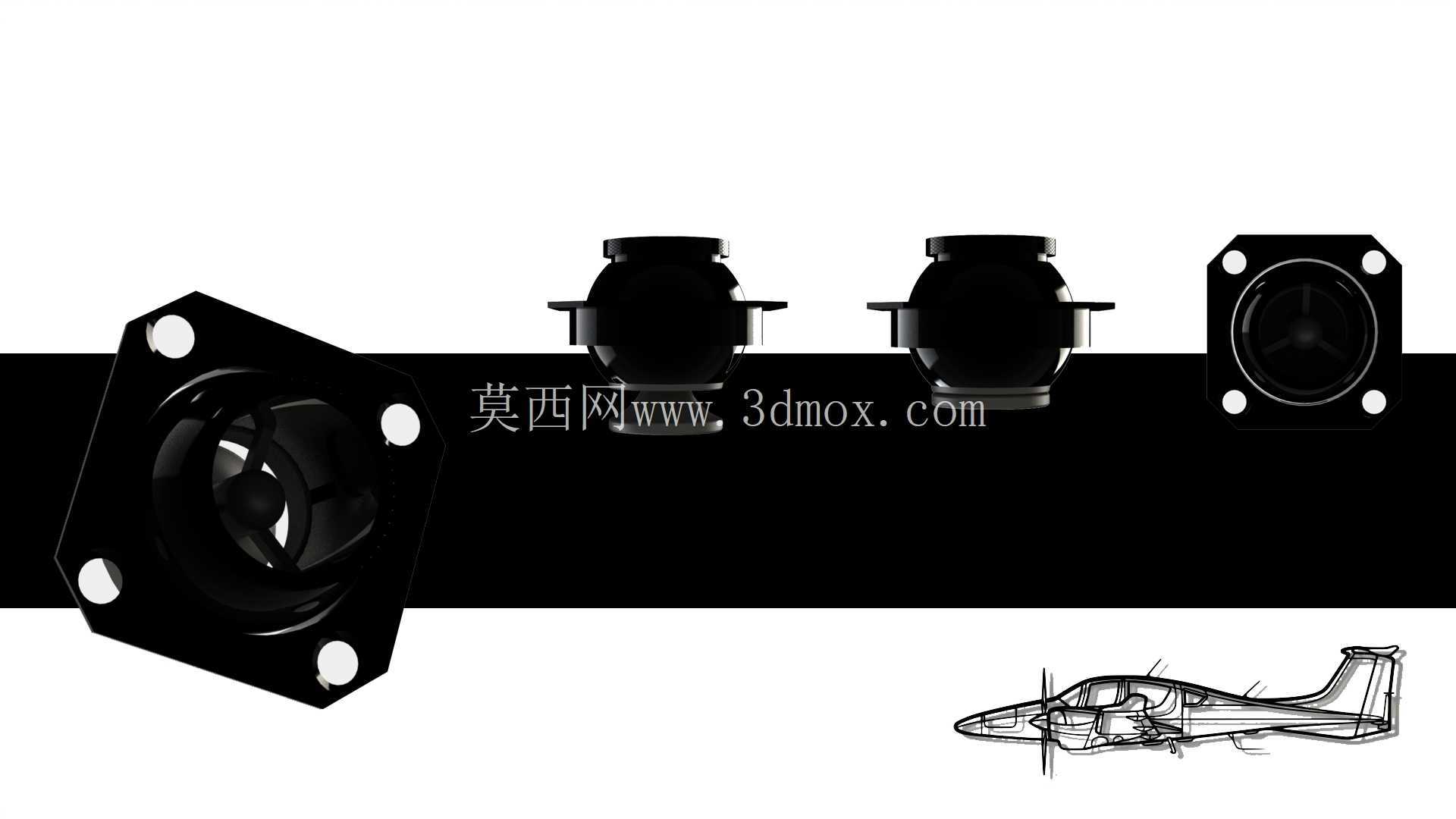

本次设计的通风出风口,主要面向DA62飞行模拟器的座舱内饰配套场景,在模拟器整机装配体系中承担座舱局部气流导向、通风换热的功能,属于模拟器座舱人机环境系统的组成部件,仅用于外观还原与基础通风结构演示,不承担真实航空器的适航功能要求。

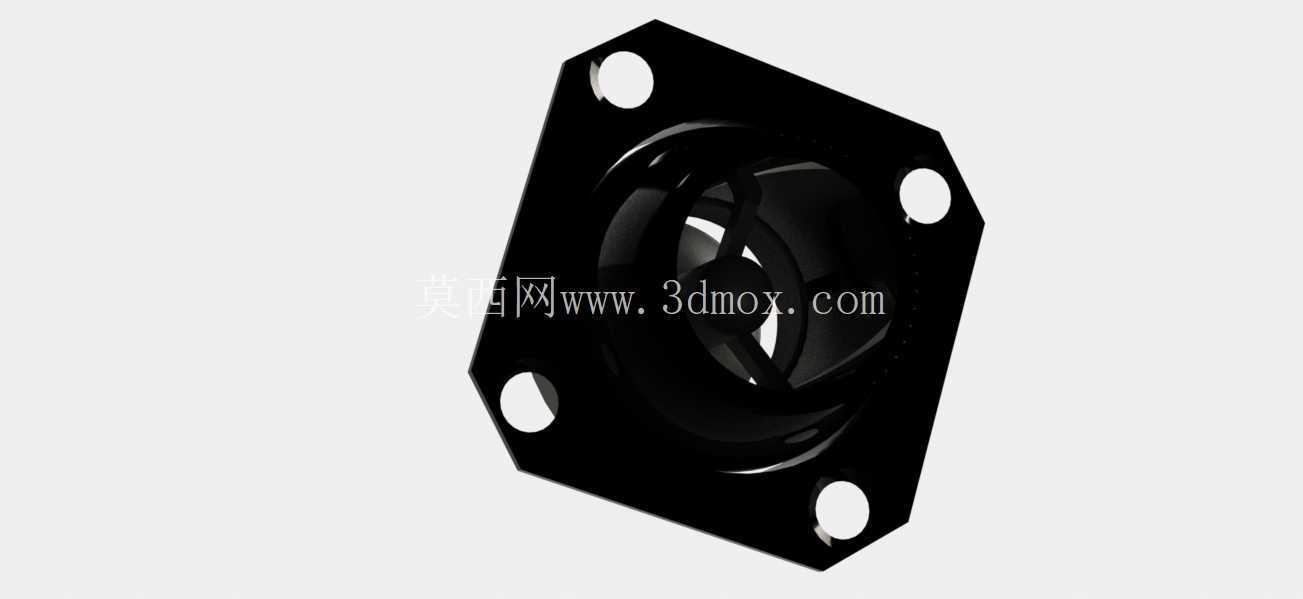

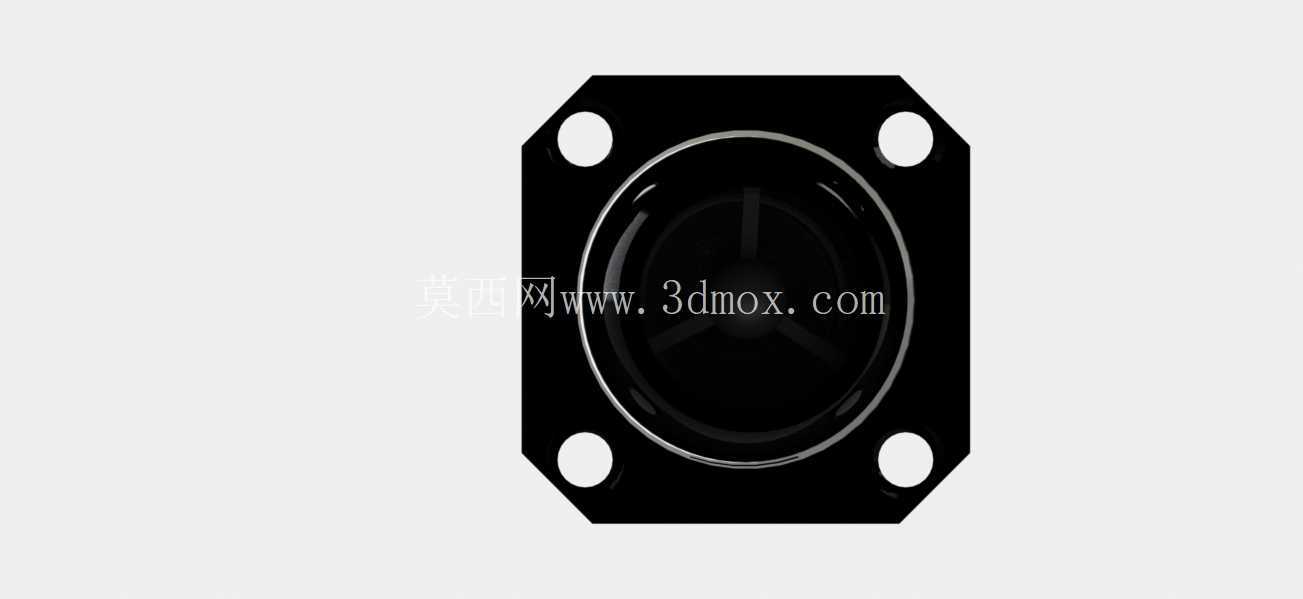

从安装边界来看,该部件采用三法兰位并行布局,单侧法兰为菱形安装面,四角预留标准安装孔位,孔位间距匹配模拟器座舱内饰板的预装螺柱位置,安装时无需额外打孔,可直接通过标准紧固件固定在座舱仪表台侧方预留的安装位上,安装后突出内饰板的高度控制在45mm以内,不会遮挡周边操纵杆、仪表按键的操作空间,满足模拟器座舱的人机操作间隙要求。中间两个出风口为直通式风道接口,可直接对接座舱内部的通风软管,接口处设计有环形凸台,安装软管后可通过卡箍紧固,避免通风过程中出现漏风、软管脱落的问题。

设计思路上优先还原真机出风口的外观比例,所有曲面过渡均参考真机实物的扫描点云进行曲率调整,保证从座舱主视角观察时,出风口的视觉效果与真机保持一致,满足飞行模拟器的高保真外观需求。结构上做了适配模拟器使用场景的简化,去掉了真机出风口内部的风量调节叶片结构,因为模拟器不需要真实的风量调节功能,简化后既可以降低3D打印或者机加工的制作难度,也能减少装配工序,缩短模拟器的整机组装周期。

从功能特性来说,该出风口的风道内壁做了顺滑过渡处理,没有直角突变结构,当对接模拟器配套的小型通风风机时,气流通过时的风阻更小,出风更顺畅,不会产生额外的风噪,影响模拟器的使用沉浸感。三个出风口的朝向分别对应飞行员侧方、正前方、副驾驶侧方三个位置,能够覆盖座舱内主要的人员活动区域,满足模拟器座舱通风的基本气流覆盖要求。法兰安装面的背面设计有定位凸台,安装时凸台可以卡入内饰板的预留开孔内,起到预装定位的作用,不需要操作人员额外调整对齐位置,单人即可完成安装作业,提升装配效率。

在实际应用场景中,这类模拟器专用的通风部件,不需要满足航空级的耐高温、抗振动要求,只需要保证外观还原度、安装便捷性以及基础的通风导通能力即可,因此在结构设计时特意将壁厚控制在2mm,既保证3D打印制作时的结构强度,不会因为轻微磕碰出现断裂,也能尽可能降低部件重量,减少座舱内饰板的承重负担。部件的所有外露边缘都做了R1.5的圆角处理,没有尖锐棱角,避免操作人员在模拟器调试、使用过程中被划伤,符合模拟训练设备的安全设计要求。

从建模细节来看,三个出风口的连接底座为一体化结构,没有拼接缝隙,整体成型后外观整体性更好,不需要额外做拼接打磨处理。安装孔位的尺寸公差按照IT12级设计,适配3D打印、数控铣削等多种加工方式,不管是小批量定制加工还是个人爱好者自行制作,都能轻松满足装配要求,不会出现孔位错位、安装不上的问题。风道的内径尺寸统一为28mm,匹配市面上常见的通风软管规格,用户在组装模拟器时不需要额外定制变径接头,使用常规配件即可完成通风管路的连接。
