GY-63-MS5611气压传感分线模块结构设计

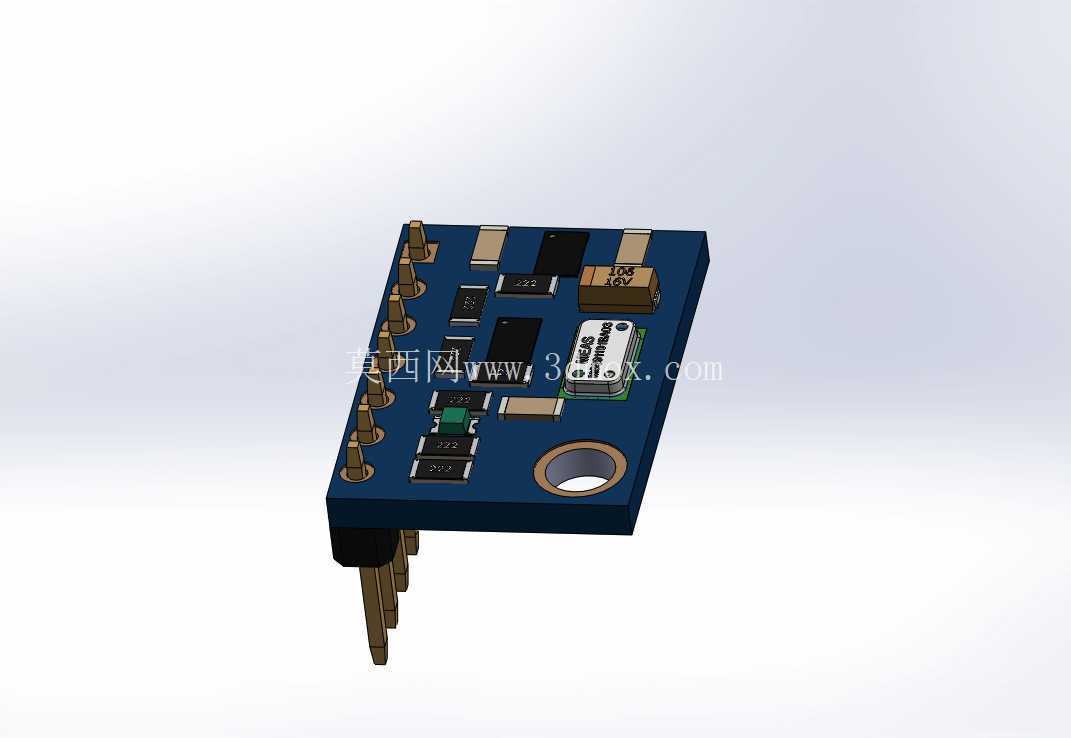

在小型无人飞行器飞控系统搭建、火箭航空电子设备原型开发、通用嵌入式电子项目可视化验证的场景中，这类集成式气压传感分线模块是核心的环境感知硬件单元，其结构设计的合理性直接影响到气压数据采集的稳定性、整机装配的适配性以及后续维护的便捷性。从实际工程应用的需求出发，该模块的设计首先围绕核心传感元件的工作特性展开，板载的MS5611-01BA03型压力传感元件是实现气压检测的核心，为了保证其供电稳定性，设计中集成了3.3V LDO稳压电路，可适配3.3V到5V的宽范围输入电压，避免前端供电波动对传感精度造成干扰；同时搭配2颗SOT-23封装的BSS138 MOSFET搭建电平转换电路，解决不同主控系统IO电平不匹配的问题，无需额外外接电平转换板即可直接对接3.3V或5V逻辑的主控单元，大幅降低原型开发阶段的接线复杂度。

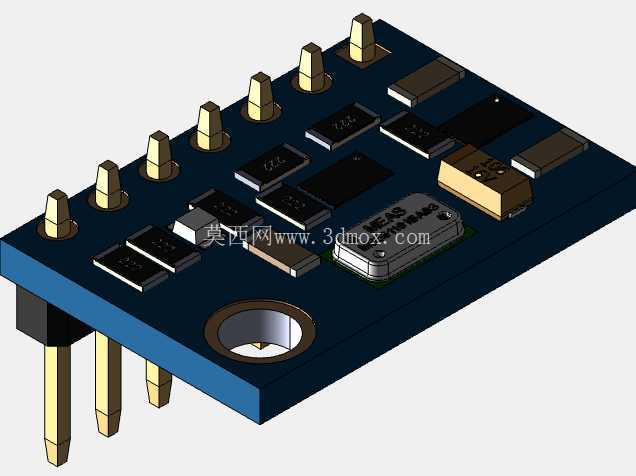

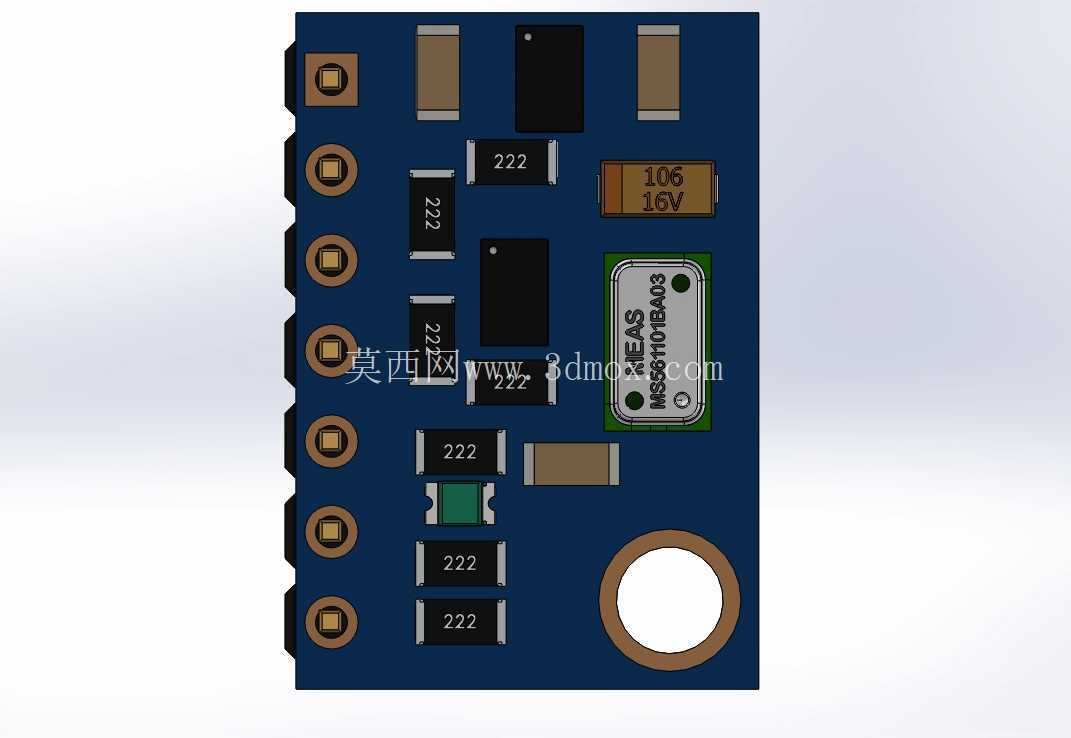

电路布局层面，所有SMD元件的排布充分考虑了信号完整性与安装便利性：2.2kΩ、1kΩ规格的贴片电阻、不同容值的贴片电容按照电源回路、信号回路的走向就近布置，缩短高频信号走线长度，减少线路干扰；板边设置2.54mm间距的7针排针接口，兼容标准面包板、通用杜邦线连接，同时支持I2C与SPI两种通信协议，可根据不同项目的总线资源灵活选择通信方式，适配不同的开发场景。PCB板的外形尺寸控制在18.25mm×13.75mm的紧凑范围内，板角预留了标准安装孔位，可通过铜柱或螺丝直接固定在飞控板、设备舱内壁等安装位，不会占用过多的设备内部空间，适配小型化电子设备的空间约束要求。

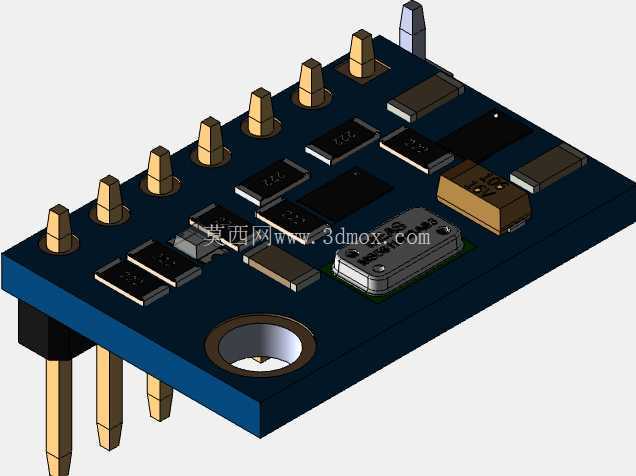

从性能参数的落地设计来看，该模块可实现10-1200毫巴范围的气压检测，高度分辨率可达10厘米，完全满足低空飞行器定高、小型气象站数据采集、室内定位辅助等场景的精度要求。建模过程完全基于实物模块的实际测量尺寸与元件规格搭建，每一个贴片元件的封装尺寸、板层厚度、安装孔的孔径与位置、排针的伸出长度都严格对照实物参数还原，可直接用于PCB结构干涉检查、设备整机装配仿真、电子项目教学演示等场景。在无人机飞控系统的结构设计中，可直接将该模型导入整机装配体，模拟模块安装位置与周边GPS模块、主控芯片、电源模块的空间距离，提前规避安装干涉、信号遮挡等问题；在火箭航电设备的原型开发阶段，可通过该模型完成设备舱内的布局规划，确认模块与其他航电单元的接线走向、固定方式，减少实际打样组装阶段的反复调整；在通用电子项目的可视化展示中，该高精度模型可完整呈现模块的元件布局与接口位置，帮助开发者快速理解电路连接逻辑，提升项目文档的直观性。

设计过程中也充分考虑了量产与手工焊接的便利性，所有贴片元件均采用通用标准封装，没有特殊定制元件，既适合SMT批量生产，也满足电子爱好者手工焊接制作的需求；板边的定位孔同时兼顾了安装固定与生产过程中的PCB定位需求，无需额外增加工艺孔即可满足贴片加工的定位要求。模块上的LED指示元件布置在板边醒目位置，可直观显示模块供电状态，方便调试阶段快速排查供电故障。整体结构没有冗余设计，所有元件与结构特征都服务于功能实现与安装适配，是小型集成传感模块典型的紧凑化设计方案，其建模还原度可支撑从结构验证到教学演示的多场景使用需求。
