Matek ASPD-4525数字空速传感器结构设计

在小型无人机、固定翼航模以及低空低速飞行器的飞控系统搭建中，空速检测是保障飞行安全、优化动力输出的核心感知环节，这款数字空速传感器的结构设计完全围绕机载场景的严苛使用需求展开。从实际装机场景来看，这类传感器需要直接暴露在机身外部的动压采集区域，同时要承受飞行过程中的振动、温变以及气流冲击，因此PCB基板的选型采用了高刚性的FR-4板材，板厚控制在1.6mm，兼顾轻量化与结构强度，避免飞行过程中基板共振影响检测精度。

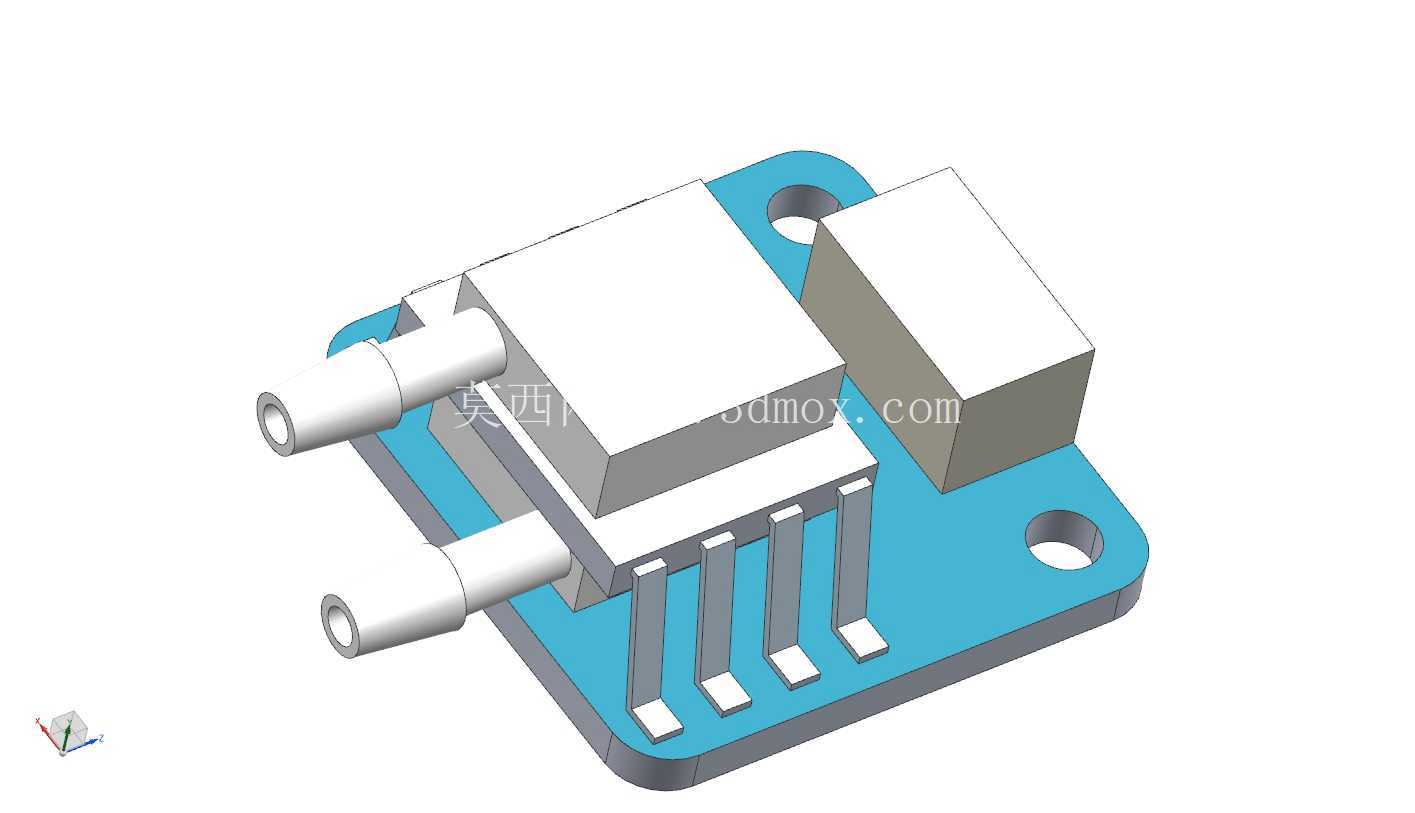

传感器核心的气压检测元件布置在PCB正面居中位置，上方引出的两个白色气嘴分别对应动压与静压采集通道，气嘴采用倒锥式插接结构，适配常用的3mm内径硅胶导气管，插接后可承受0.2MPa的气压不脱开，满足低空飞行器最大150m/s飞行速度下的压差检测量程需求。气嘴周边预留了0.8mm的密封工艺边，生产组装时可通过点胶实现气嘴与基板检测孔的密封，避免微压差泄漏导致的检测数据漂移。

从电路布局的结构设计来看，所有贴片阻容元件均沿板边两侧对称布置，既平衡了PCB板的重量分布，也缩短了核心传感芯片与信号处理芯片的走线长度，减少信号干扰。板边两侧的焊盘采用标准2.54mm间距排针设计，可直接插接在飞控板的扩展接口上，也可通过软线引出安装在机身合适位置，焊盘表面做了沉金处理，提升焊接可靠性与抗氧化能力，适应高空中的低温低湿环境。

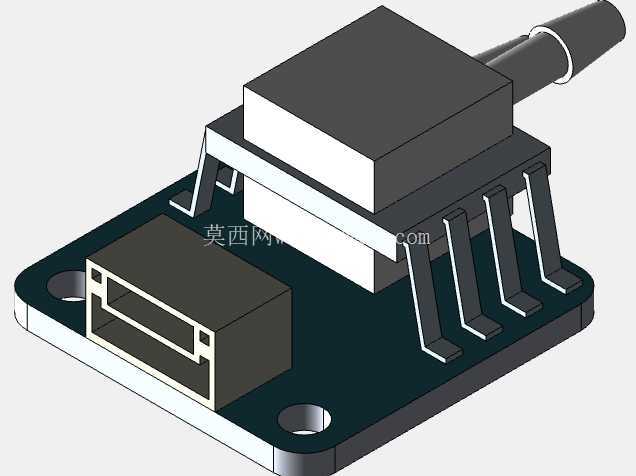

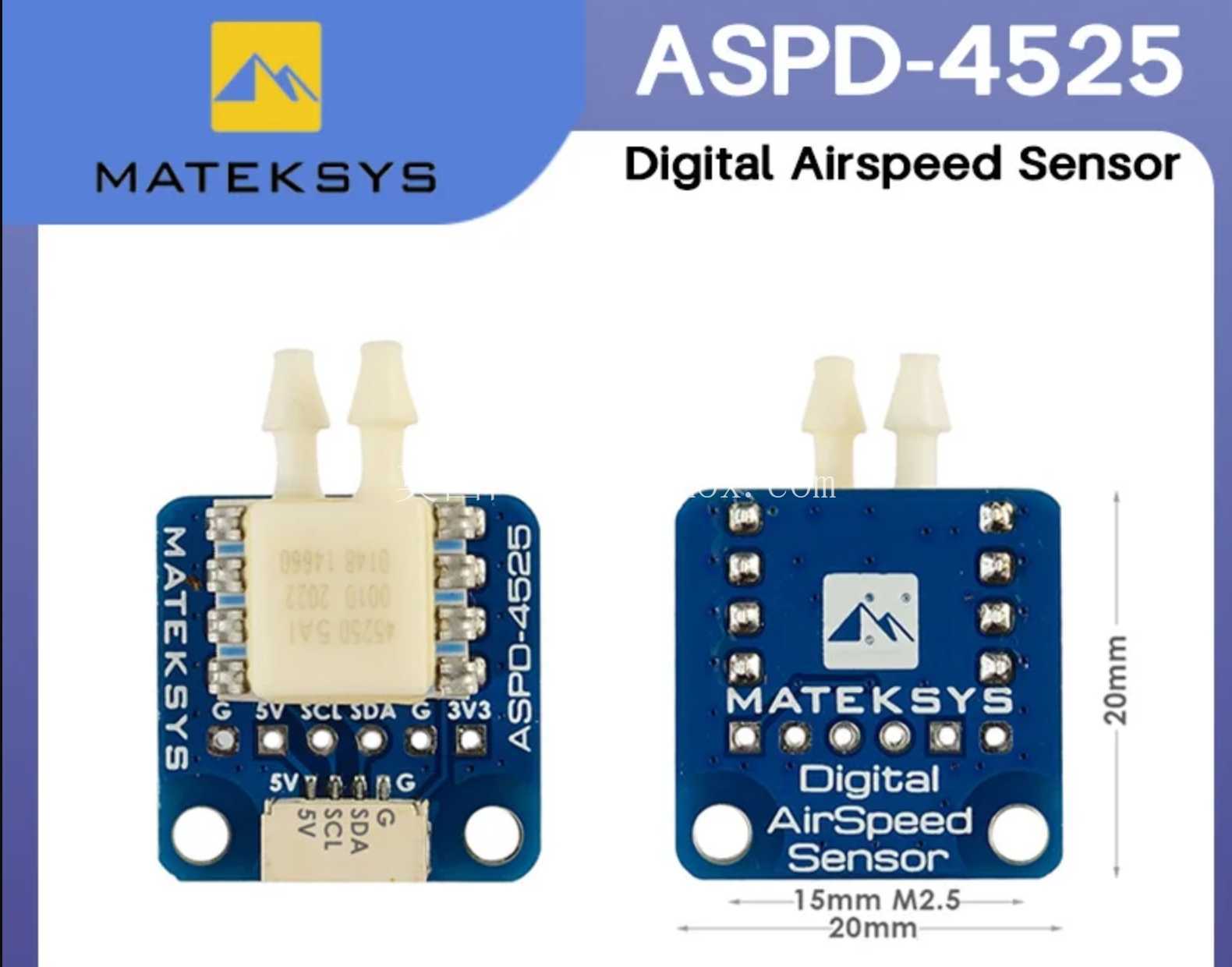

安装边界方面，传感器整体外形尺寸控制在20mm见方以内，板上预留了两个M2.5规格的安装孔，孔中心距为15mm，可通过尼龙螺柱直接固定在飞控安装架或者机身碳板上，安装孔周边做了露铜接地处理，安装时可通过金属螺柱实现与机身的共地，进一步降低电磁干扰对传感信号的影响。PCB背面预留了信号处理芯片的散热焊盘，在持续高频率采样的工况下，可通过安装铜箔导热贴将芯片热量传导至机身结构件上，避免芯片温漂影响空速检测精度。

在实际功能实现的结构匹配上，传感器的两个气嘴做了差异化的高度标识，避免装机时动压静压管路接反，气嘴根部做了R0.5的圆角过渡，减少导气管插接时的应力集中，防止长期使用后导气管开裂。板上印刷的清晰丝印标识了各个引脚的功能定义，包括电源正负极、I2C通讯引脚，现场装机时无需查阅说明书即可完成接线，减少组装出错概率。

针对机载场景的轻量化需求，整个传感器不含排针的重量控制在3g以内，不会给小型无人机带来额外的负载负担，同时板边做了圆角处理，避免尖锐边角划伤机身线路或者其他机载配件。从结构可靠性设计来看，所有贴片元件均采用回流焊工艺焊接，元件焊接高度不超过3mm，整体结构紧凑，可安装在机身内部狭窄的设备舱内，也可通过小型3D打印保护罩外露安装在机翼前缘，保护罩的气流通道可正对飞行方向，同时避免雨水、灰尘直接侵入气嘴造成堵塞。

在飞控系统的实际适配中，这款传感器的结构尺寸兼容市面上绝大多数主流开源飞控的安装孔位，无需额外设计转接支架即可完成快速装机，其数字信号输出的设计也减少了模拟信号传输过程中的干扰问题，结构上的共地设计、密封设计、抗振设计，都是围绕低空飞行器的实际使用工况做的针对性优化，既满足了航模爱好者DIY装机的便捷性需求，也能满足小型工业级无人机的长时间稳定飞行检测需求。
