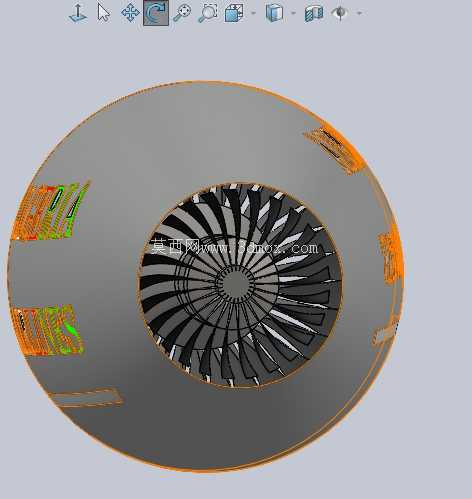

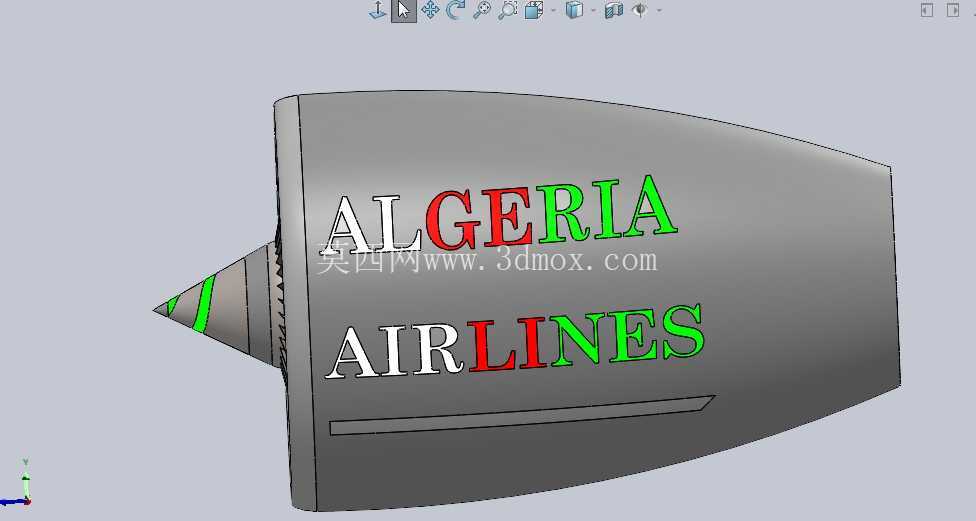

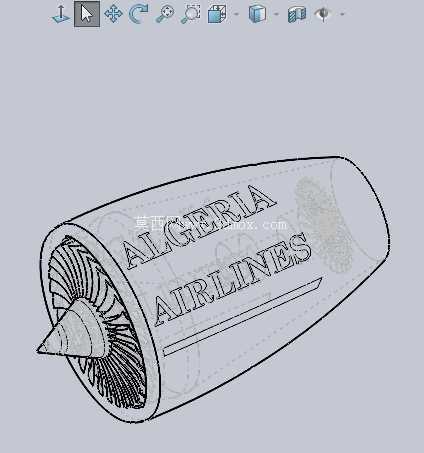

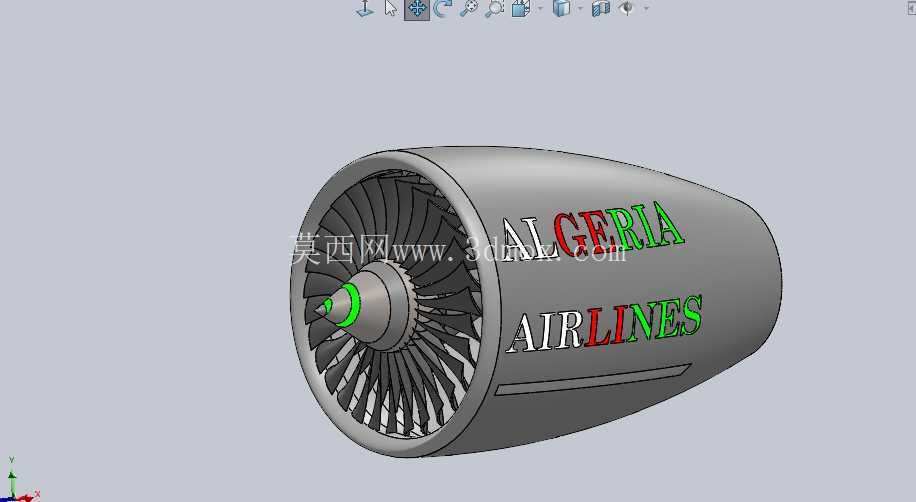

阿尔及利亚航空喷气式发动机外观概念结构

　　在民用航空动力系统的结构设计环节，发动机短舱的外观与结构匹配度，直接影响整机气动表现与航司品牌视觉传递效果，本次呈现的喷气发动机外观概念结构，针对窄体干线客机翼下吊装的动力单元外罩做了完整的三维结构还原。从实际应用场景来看，这类发动机短舱除了承担核心机的包裹防护功能，还要在飞行过程中梳理进气道前端气流，降低飞行阻力，同时为地面维护人员提供核心机外围的检修操作界面，外罩表面的航司标识喷涂区域，也需要在结构设计阶段预留足够的平整曲面，避免曲面曲率突变导致标识喷涂后出现视觉变形。

　　从设计思路上看，该结构优先保证进气道唇口到尾喷口的流线连续性，前端进气锥做了小角度锥面过渡，匹配亚音速飞行阶段的进气效率要求，外罩主体采用大曲率弧面拼接，减少蒙皮拼接缝带来的气动干扰，表面预留的标识安装区域曲率变化率控制在千分之三以内，确保多色标识喷涂后线条平直无畸变。在功能特性层面，该短舱结构的内壁预留了核心机安装的定位止口，可匹配对应推力级别的涡喷核心机安装需求，外罩下半部分预留了维护口盖的安装边界，日常航线维护时无需拆解整个短舱即可完成核心机外围管路、传感器的检查与更换；进气锥表面的导流槽结构，可在起飞阶段将进气道内的附面层气流有序导出，减少进气畸变对压气机叶片的冲击，提升发动机在大推力工况下的运行稳定性。

　　从安装边界来看，该短舱的吊装挂点位置按照主流窄体客机的翼下吊装间距做了适配，挂点端面的平面度公差控制在0.1mm以内，可直接匹配机翼下方的发动机吊挂结构安装，短舱最大直径处与机翼前缘的间隙预留满足适航要求的最小安全距离，避免飞行过程中发动机振动与机翼结构产生干涉；外罩尾部的喷口衔接段做了等直径过渡设计，可匹配不同构型的尾喷管组件更换，无需调整短舱主体结构即可适配降噪尾喷、矢量喷口等不同配置的选装需求。

　　在结构细节处理上，短舱蒙皮的厚度按照等强度原则做了渐变设计，进气道唇口位置因为易受鸟击、跑道碎石冲击，蒙皮厚度比中段区域厚30%，同时在唇口内部预留了防冰管路的铺设空间，可满足高空低温环境下的进气道防冰需求；外罩表面的所有拼接缝均顺着气流方向布置，最大程度降低接缝处的气流摩擦阻力，标识区域的曲面做了专门的UV展开校验，确保喷涂后的阿尔及利亚航空标识字母比例协调，不同颜色的分界线条无错位、无拉伸变形。对于三维建模从业者而言，这类航发外罩结构的建模重点在于曲面连续性的控制，从进气锥到短舱主体再到尾喷衔接段，需要保证G2以上的曲面连续度，才能避免后续结构分析或者渲染输出时出现曲面折痕；同时安装接口的尺寸定位需要严格遵循航空部件的安装公差要求，不能只追求外观流线而忽略实际安装的匹配性，毕竟航空部件的设计始终是功能优先，外观标识与气动设计都要服务于动力单元的稳定运行需求。
