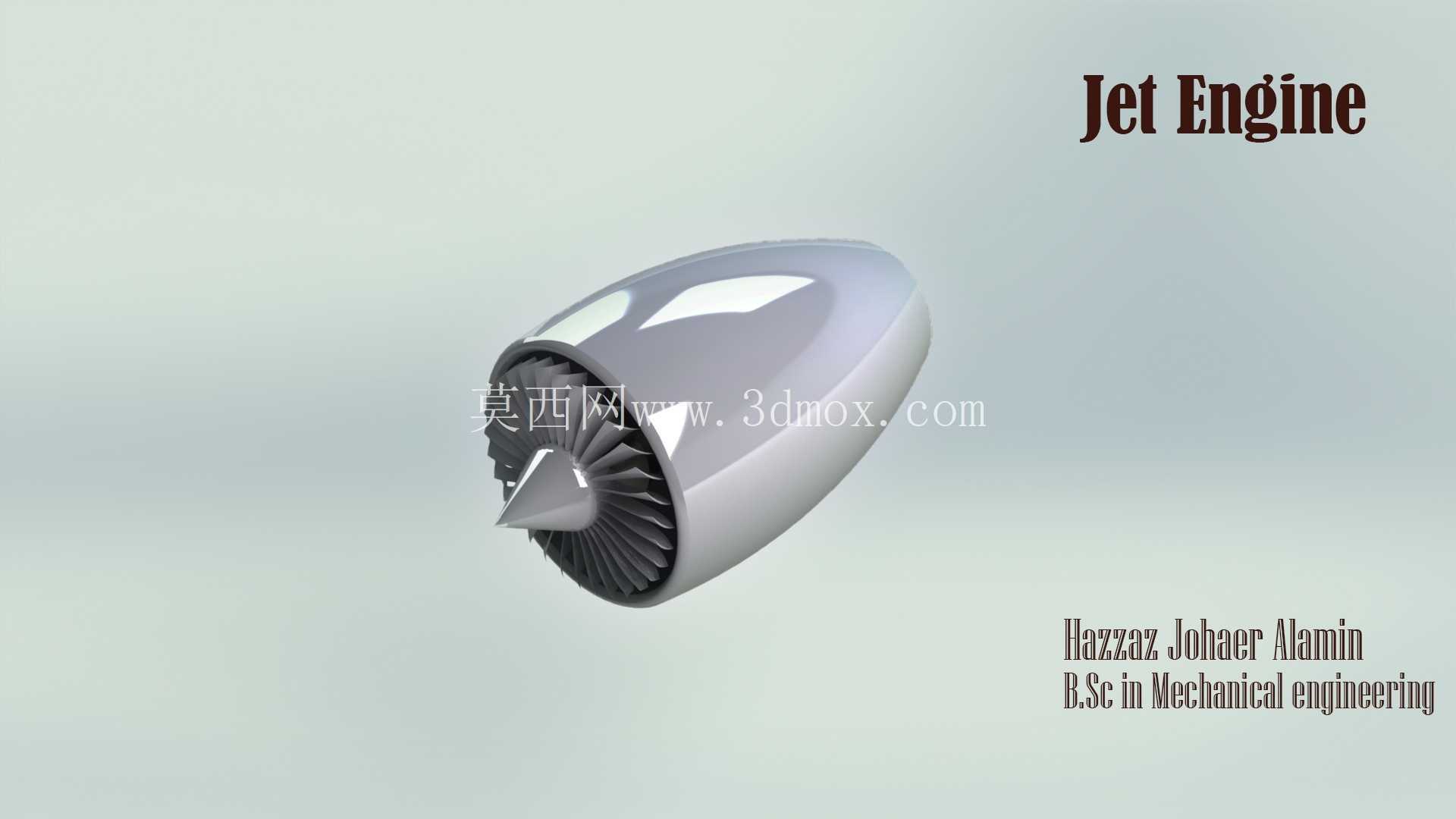

航空涡轮喷气发动机结构三维设计

航空喷气发动机作为飞行器的核心动力单元，其结构设计直接决定了飞行器的推力输出、燃油效率与运行可靠性，在民用干线客机、支线通航飞机、军用作战飞行器以及高速试验载具领域都有着不可替代的应用价值。从实际工程落地的角度看，这类动力装置的核心用途是通过进气道吸入来流空气，经压气机逐级增压后送入燃烧室与燃油混合燃烧，生成的高温高压燃气驱动涡轮做功，最终从尾喷管高速喷出产生反作用推力，为飞行器提供持续的飞行动力，同时部分衍生型号还可通过轴功率输出带动发电机、液压泵等机载附件，满足整机的供电与液压系统供能需求。

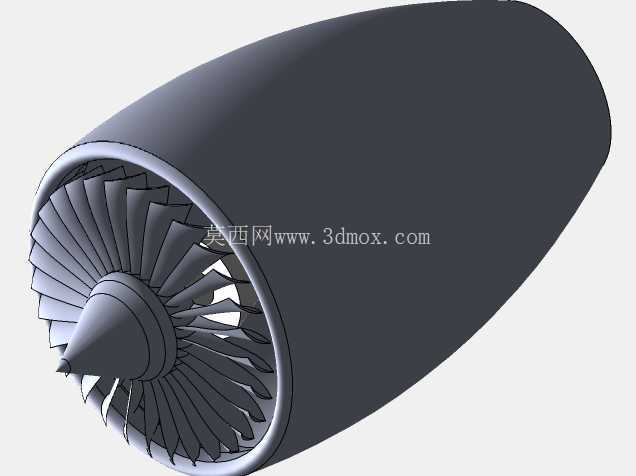

在功能特性设计上，该款喷气发动机的结构充分考虑了亚音速飞行工况下的进气效率，进气道唇口采用大曲率圆弧过渡设计，能够在不同飞行攻角下保证进气气流的均匀性，避免压气机入口出现气流分离导致的喘振问题。前端整流锥采用流线型旋成体结构，表面光滑过渡无突变台阶，可将来流空气顺畅导入风扇叶片通道，降低进气道总压损失。风扇叶片采用宽弦后掠设计，叶型沿叶高方向进行了扭转变距优化，能够适配不同半径处的线速度差异，减少叶尖涡流损失，提升风扇单元的做功效率。压气机部分采用多级轴流式布局，每级叶片的安装角、弦长都沿气流流动方向逐级调整，匹配空气压缩过程中的密度变化，保证各级压气机都工作在高效区间。燃烧室采用环形布局，火焰筒壁面设计有密集的气膜冷却孔，通过引入压气机出口的冷却空气在壁面形成低温气膜，避免高温燃气直接冲刷壁面导致的材料过热失效，同时燃烧室头部的旋流器能够强化燃油与空气的掺混效果，保证燃烧充分，降低污染物排放。涡轮部分的高压涡轮导向叶片与工作叶片均采用空心气冷结构，内部设计有复杂的冷却流道，能够在燃气温度超过材料熔点的工况下保证叶片的结构强度，满足长时间高负荷运行的需求。尾喷管采用收敛型结构，能够根据不同工况调整出口截面积，保证燃气在喷管出口达到设计马赫数，最大化推力输出效率。

从设计思路层面来看，整个模型的结构搭建遵循航空发动机设计的常规流程，先根据推力需求确定核心机的空气流量、压比、涡轮前温度等核心热力参数，再依次完成进气道、风扇、压气机、燃烧室、涡轮、尾喷管各部件的型面设计，各部件之间的连接法兰、安装边都预留了标准的密封结构与螺栓安装位置，保证部件装配后的同轴度与密封性。在外形尺寸与安装边界的设计上，发动机整体采用轴对称布局，最大外径位于风扇机匣位置，从前端进气道唇口到尾喷管出口的整体长径比控制在合理区间，能够适配常见的翼下吊装、机身尾部安装等多种飞行器安装形式。发动机前部的安装节设计为吊挂式结构，可与飞行器的发动机挂架连接，传递发动机的推力与重量载荷，后部的安装节主要承受侧向与扭转载荷，安装接口的位置、尺寸都预留了足够的维护操作空间，方便日常检修时对外部管路、附件机匣的部件进行拆装。机匣外部的附件传动齿轮箱、燃油管路、滑油管路的布局都充分考虑了与机身结构的干涉问题，所有外伸部件都不超出发动机的最大安装包络线，避免在飞行器飞行过程中与机翼、机身结构发生碰撞。

在结构细节处理上，风扇机匣采用整体式环形结构，内壁设计有耐磨涂层，能够在叶片与机匣发生轻微碰磨时避免叶片损伤，同时机匣上预留了孔探仪检查口，无需拆解发动机即可通过孔探仪观察内部叶片、燃烧室的损伤情况，降低维护成本。涡轮部分的轮盘与叶片采用榫头连接结构，榫齿的型面经过精度优化，能够保证高速旋转下的载荷均匀传递，避免应力集中导致的榫齿断裂。整个转子系统的支撑采用多支点轴承布局，不同位置的轴承根据载荷特性分别选用滚珠轴承与滚棒轴承，既能够承受转子高速旋转产生的径向载荷，也能够承受轴向的气动载荷，同时轴承腔设计有独立的滑油密封结构，避免滑油泄漏进入气流通道或者燃气通道。
