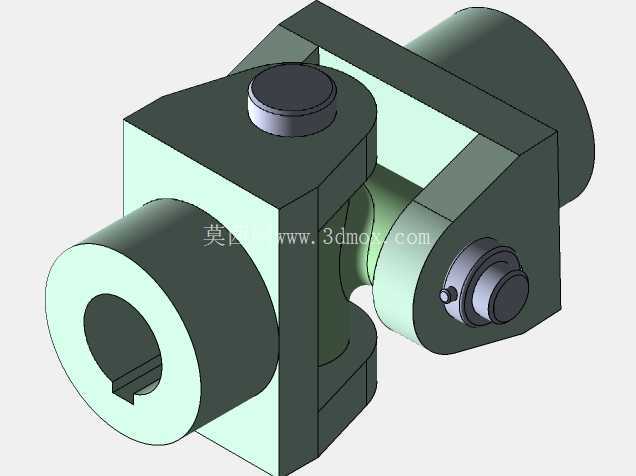

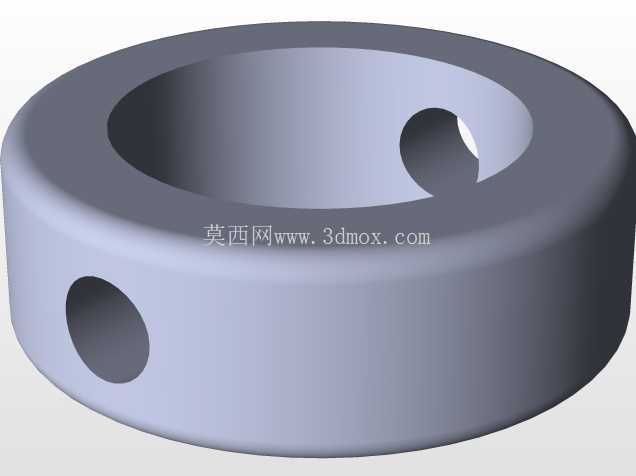

带键槽叉耳式万向节连接结构

　　在各类需要补偿两轴间角度偏移、径向偏移的传动场景中，这类叉耳式万向节是应用极广的基础传动连接件，常见于中小型机床进给传动链、轻工包装设备的动力传递单元、输送线的分段传动衔接部位，甚至部分小型农用机械的转向传动支路中都能见到同结构部件的身影。区别于传统十字轴式万向节的分体装配结构，这个零件采用一体化叉耳搭配轴套的结构设计，轴套端直接加工出标准平键键槽，可直接与带键的动力输入轴配合，省去了额外的轴套转接零件，减少了传动链上的装配累计误差，也降低了多零件配合带来的回程间隙。

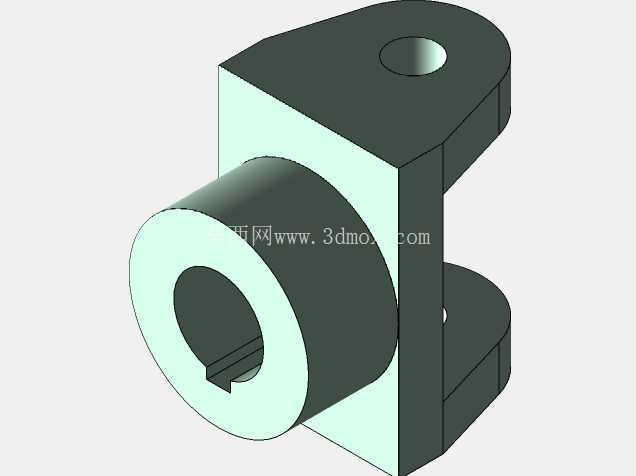

　　从结构设计逻辑来看，叉耳端的两个同轴销孔是核心安装基准，孔位的同轴度公差直接决定了后续十字销装配后的转动灵活性，建模过程中需要先以轴套内孔轴线为第一基准，再约束销孔轴线与轴套轴线的垂直度，同时保证两个叉耳端面的平行度，避免装配后十字销出现卡滞、偏磨的问题。轴套部分的内孔键槽采用GB/T1095标准的普通平键槽尺寸，键槽两侧面的粗糙度要求高于内孔圆柱面，保证扭矩传递过程中键的受力均匀，不会出现局部应力集中导致的键槽压溃问题。安装边界方面，轴套的外径尺寸决定了其适配的轴径范围，叉耳的开口宽度则限制了配对连接叉的厚度尺寸，设计时需要预留0.1-0.2mm的轴向间隙，避免传动过程中热胀冷缩导致两叉端面发生摩擦。

　　叉耳端部的圆弧过渡是结构强度优化的关键，直角过渡会在扭矩传递时产生极大的应力集中，在交变载荷作用下极易从根部发生断裂，因此建模时在叉耳与轴套连接的根部、销孔周边都做了对应半径的圆角过渡，同时对销孔的内边缘做了微小倒角，既方便十字销的装配导入，也能去除机加工产生的毛刺。实际选型应用时，需要先核算传动链路的额定扭矩，这个结构的万向节更适合中低转速、中等扭矩的传动场景，高转速工况下需要做动平衡校核，避免偏心带来的振动问题。轴套与输入轴的配合长度也需要匹配，过短的配合长度会导致轴的悬臂过长，传动时产生挠曲变形，过长则会增加不必要的装配空间占用，这个结构的轴套长度与外径比例控制在1.2:1左右，兼顾了连接刚性和空间占用的平衡。

　　叉耳上的销孔采用通孔设计，装配时可以使用带开口销的圆柱销或者卡簧固定的十字销，方便后期维护时的拆卸更换，不需要额外拆卸整个传动链路的其他部件。在三维建模过程中，这类零件需要重点关注特征的父子关系，先建立轴套的回转特征，再拉伸切除出内孔和键槽，之后建立叉耳的拉伸特征，最后做销孔切除和圆角倒角处理，避免特征顺序错乱导致的建模失败，同时所有的安装基准面都要与全局基准面对齐，方便后续装配时的配合约束，也能直接导出工程图用于机加工生产。
