侧置接口带法兰安装的蜗壳式腔体结构件

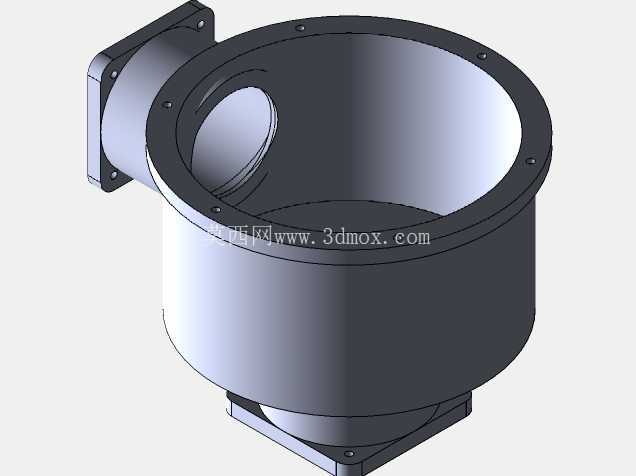

　　这类带侧置接口的蜗壳形腔体结构，常见于流体输送、风送系统的核心过流段，实际应用中多作为离心式风机、小型物料风送设备或者负压抽吸装置的壳体主体，承担着导流、容腔稳压、连接上下游管路的核心作用。从结构设计逻辑来看，整体采用上宽下窄的回转腔体构型，上端面设置一圈带均布安装孔的法兰边，用于和上端的端盖、进风或者进料端部件实现密封连接，法兰边上的孔位采用等角度排布，保证连接时的受力均匀，避免局部密封失效导致的泄漏问题。

　　侧面伸出的接口同样采用方形法兰结构，法兰面预留四个角部安装孔，用于对接侧向的输出管路或者驱动端连接座，接口与主腔体的衔接处做了顺滑的圆弧过渡，没有直角突变结构，能有效降低流体或者物料在腔体内转向时的阻力，减少紊流产生的振动与噪音，同时避免物料在转角处堆积卡滞。腔体底部设置了带安装孔的方形底座，底座与主腔体之间通过锥段平滑过渡，既可以保证腔体整体的结构刚度，减少设备运行时的腔体形变，也能通过底座上的孔位将整个构件固定在设备机架上，安装时需要注意底座的支撑面平面度公差，避免强行锁紧安装螺栓导致腔体法兰面翘曲，影响后续的密封装配。

　　设计过程中需要重点考量几个核心边界：首先是主腔体的内径尺寸要和配套的叶轮直径匹配，预留合适的径向间隙，间隙过大会导致设备效率下降，间隙过小则容易出现叶轮擦碰腔壁的故障；其次是侧接口的通径要匹配输出管路的流量要求，接口法兰的孔位需要和标准管路法兰的安装尺寸对齐，避免现场安装时出现孔位错位无法对接的问题；另外上端法兰的密封槽尺寸、平面度要求需要和配套密封件的规格匹配，保证承压状态下的密封可靠性。从壁厚设计来看，整个腔体采用等壁厚设计思路，在法兰边、接口衔接处、底座连接位置做了局部加厚处理，既可以控制整体构件的重量，也能保证应力集中位置的结构强度，满足设备长期运行的抗振、抗形变要求。

　　实际选型适配时，需要核对三个安装边界的尺寸：上端法兰的外径、孔位分布圆直径与孔数，侧方法兰的安装孔中心距与通径尺寸，底部底座的安装孔间距与腔体总高度，确保和上下游部件的安装空间不发生干涉，尤其是侧接口的伸出长度，要预留足够的管路安装操作空间，避免现场装配时没有足够的扳手操作空间导致螺栓无法锁紧。这类腔体结构在实际生产中多采用压铸工艺成型，对应模具设计时已经考虑了拔模斜度与壁厚均匀性，成型后只需要对法兰密封面做少量精加工即可满足装配要求，适合批量生产应用在小型通风、物料输送类设备上。
