四缸内燃机排气歧管结构设计

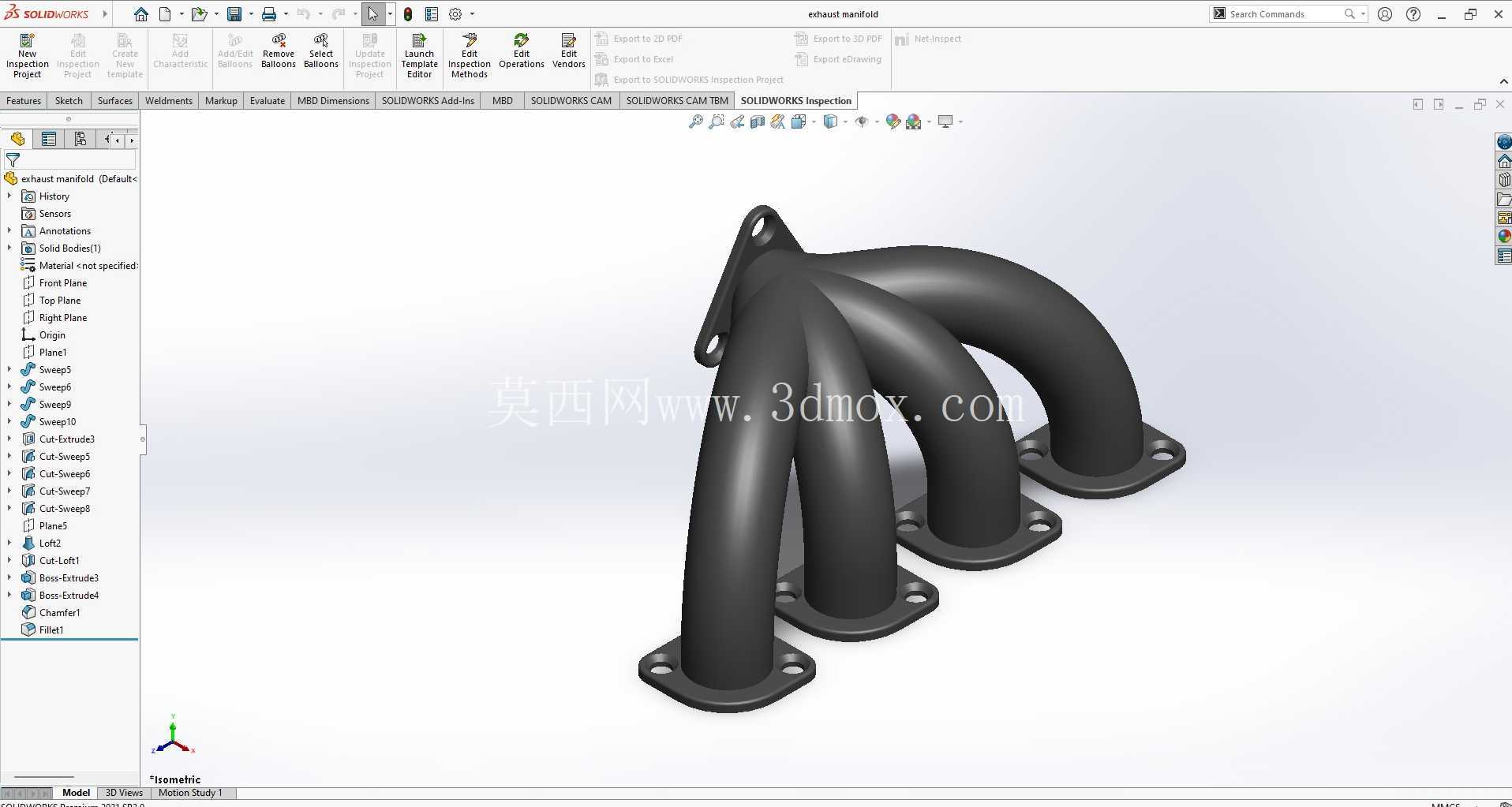

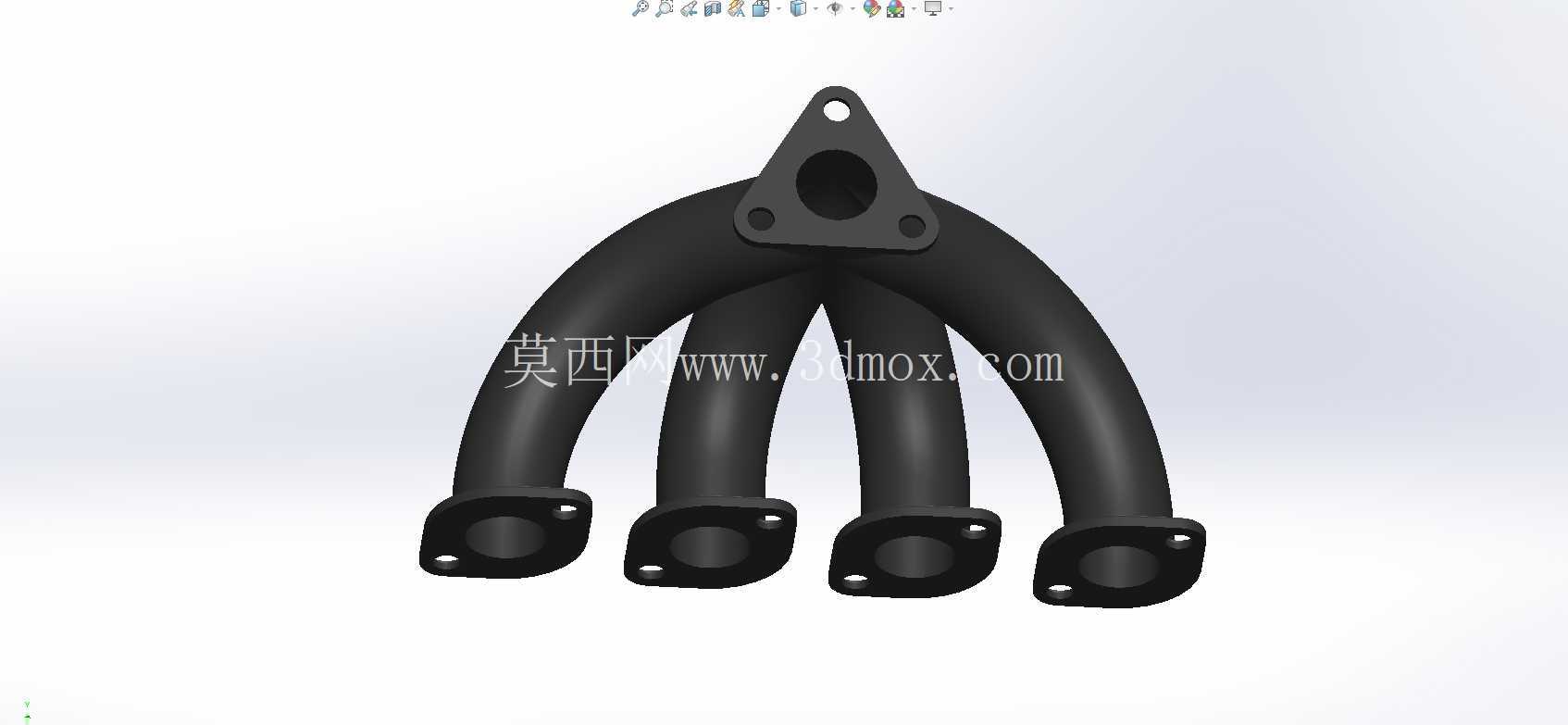

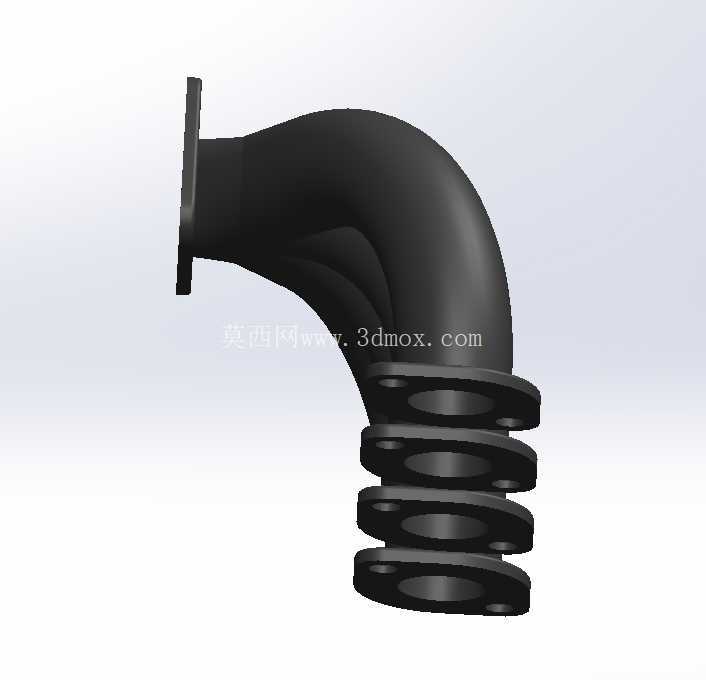

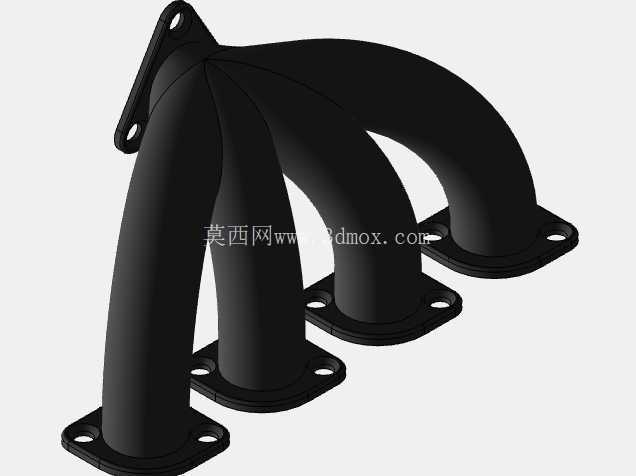

　　在小排量乘用车、通用动力四缸内燃机的配套系统中，排气歧管是直接决定排气效率、发动机泵气损失的核心零部件，日常做动力总成配套设计时，这类部件的建模往往需要反复匹配缸盖布局、排气走向、机舱安装边界，不能只做外观曲面的复刻。这款四缸排气歧管采用四进一出的汇合式结构，四个进气端分别对应直列四缸发动机的排气口位置，每个支管的弯折弧度都经过流道走向优化，避免相邻气缸排气时出现气流干涉，减少排气背压对气缸扫气效率的影响。从安装边界来看，四个进气法兰端面处于同一平面，每个法兰上预留两个对称的螺栓过孔，安装时可直接贴合缸盖排气侧的密封面，配合金属密封垫片实现高温燃气的密封，避免漏气导致的排气效率下降、舱内废气泄漏问题。

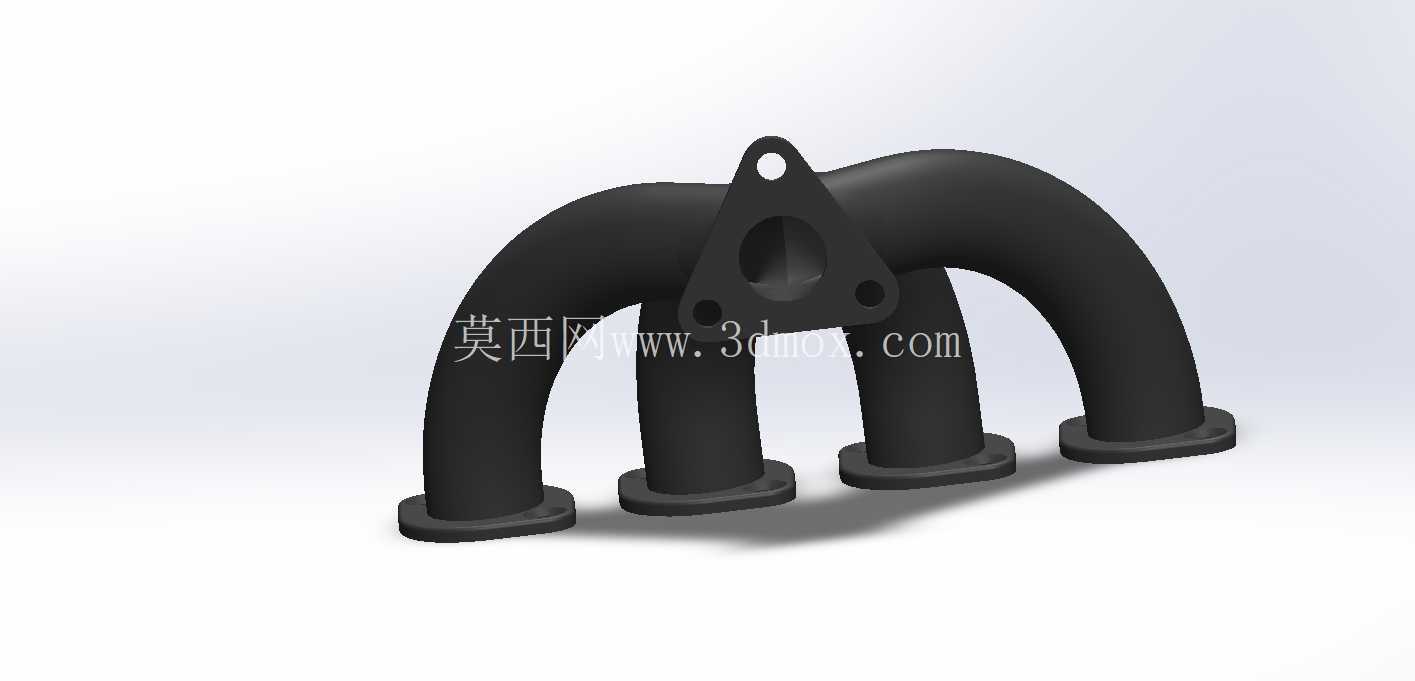

　　顶部的出气法兰为三角布局的三孔安装结构，中心位置为圆形排气通口，可直接对接三元催化器或者排气头段的连接法兰，安装孔位的位置度公差需要控制在0.1mm以内，避免对接时出现密封面错位，引发高温排气泄漏的故障。设计这类排气歧管时，首先要确定的是支管的长度一致性，四个支管从进气法兰端面到汇合腔的流道长度尽量保持均等，这样可以利用排气脉冲效应提升气缸的扫气效率，尤其在自然吸气机型上，等长歧管对中低转速扭矩的提升效果十分明显。考虑到排气歧管长期工作在800-1000℃的高温环境下，建模时需要在支管弯折处预留合理的圆角过渡，避免直角结构带来的应力集中，防止发动机冷热循环过程中歧管出现开裂变形。

　　流道内壁的曲面要保证顺滑，不能出现突兀的截面突变，否则会增大气流阻力，导致排气不畅，直接影响发动机的动力输出表现。从实际应用场景来看，这类四缸排气歧管不仅适配常规的乘用车辆直列四缸发动机，也可配套通用发电机组、小型工程机械的四缸动力单元，不同应用场景下只需要调整进出气法兰的安装孔位、支管的弯折角度，就能适配不同的缸盖布局与机舱安装空间。建模过程中需要重点核对安装法兰的厚度、螺栓孔的孔径与孔距，这些尺寸直接决定了部件能否直接装配到现有发动机上，不需要二次修改安装位。

　　汇合腔的容积设计也需要匹配发动机的排量，过小的汇合腔会导致排气脉冲互相干扰，过大则会降低排气流速，影响三元催化器的起燃速度，所以建模时需要结合发动机的标定转速区间调整腔体容积，平衡排气阻力与流速的关系。另外，顶部法兰上的定位凸台是安装时的定位基准，建模时要保证凸台与出气通口的同轴度，避免对接后出现密封压合不均匀的问题。四个进气支管的排布顺序严格对应直列四缸的点火顺序，相邻点火气缸的支管在汇合处尽量错开气流对冲角度，减少排气干扰。管壁厚度的设定也要兼顾耐热性与轻量化需求，过厚的管壁会增加整机重量，升温速度慢也会影响冷启动时的排放表现，过薄则会在高温振动下出现疲劳开裂，常规铸铁材质的歧管壁厚一般控制在4-5mm，即可满足强度与耐热需求。
