地面遥测设备用防护安装壳体结构

　　在野外地面遥测站点的布设作业中，核心无线电收发模块的防护承载结构直接决定了整套设备的长期运行稳定性，这款壳体结构正是针对户外无人值守场景下的模块安装需求设计，区别于常规室内用电子设备外壳，其结构设计全程围绕户外工况的适配性展开。从实际安装场景来看，这类壳体多部署在开阔野外、山地或者城郊监测点位，需要长期承受昼夜温差带来的结构形变、扬尘侵入、少量雨水泼溅以及安装过程中的外力磕碰，因此整体采用槽型敞口的一体式压铸成型结构，没有多余的拼接缝隙，从根源上减少了结构薄弱点。

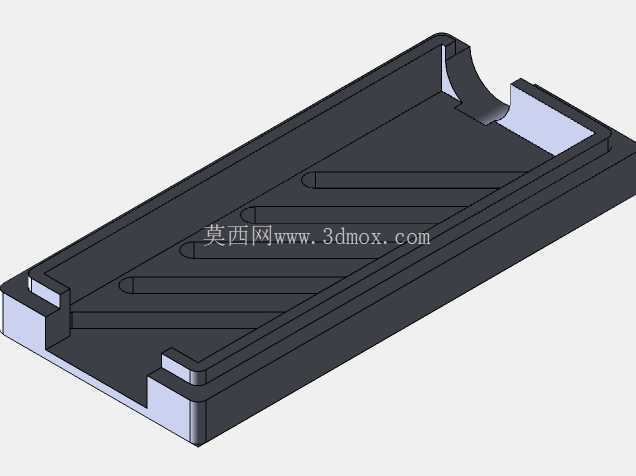

　　壳体内部的腔体预留了规整的电路板安装空间，底部设计的多道平行凸筋，一方面可以将电路板与壳体底面抬升出一定间隙，避免凝露直接接触电路引脚，另一方面也能在压铸成型过程中减少大平面的翘曲变形，提升壳体整体的平面度，保证电路板安装时的贴合度。腔体两端的限位凸台做了差异化的高度设计，其中一端的弧形缺口是专门为射频天线的馈线出线预留的位置，安装时馈线可以顺着缺口引出，不会被上盖压损线皮，同时凸台的高度刚好匹配标准厚度的电路板边缘，装配时不需要额外加装定位柱，直接将电路板卡入两端凸台之间即可完成初步定位，减少装配时的紧固件使用数量。

　　从安装边界来看，壳体的外轮廓做了等壁厚设计，侧壁厚度均匀适配压铸工艺的成型要求，避免出现壁厚差过大导致的缩孔、冷隔缺陷，外侧边缘的倒角处理既可以去除压铸后的飞边毛刺，避免安装时划伤操作人员，也能在壳体堆叠运输时减少边角的磕碰损伤。壳体两端的下沉式台阶结构是为上盖装配预留的配合位，上盖扣合后可以完全嵌入台阶内部，配合密封胶条就能实现腔体的密封防护，不需要额外设计复杂的卡扣结构，降低后期维护的拆装难度。

　　不同于追求轻量化的消费电子外壳，这款壳体的侧壁做了适当的加厚处理，在户外安装时即使受到轻微的外力撞击，也不会出现侧壁变形挤压内部电路板的情况，同时平整的外底面可以直接贴合安装支架的平面，不需要额外加工适配的安装基面，不管是固定在水泥基座上还是金属立杆的安装板上，都能保证贴合紧密，减少长期户外使用后的松动概率。在结构细节处理上，腔体内部的转角位置全部做了圆角过渡，既可以避免压铸时的应力集中导致的开裂问题，也能减少清洁维护时的卫生死角，野外作业中进入腔体的少量沙尘可以顺着圆角斜面快速清理，不会堆积在转角位置腐蚀壳体表面。出线端的缺口边缘做了卷边处理，避免馈线长期晃动时被锐边割破绝缘层，提升线路的长期使用寿命。这款壳体的设计没有追求多余的装饰性结构，所有的结构特征都服务于实际安装与使用需求，从压铸工艺的成型可行性到现场装配的操作便捷性，再到长期户外使用的防护性能，都做了对应的结构适配，能够满足地面遥测站点无线电模块的承载防护需求，在同类型的户外电子设备安装结构中具备较好的通用性，只需要调整内部凸筋的位置，就可以适配不同尺寸的遥测电路板安装需求。
