MIRAX燃油箱标识铭牌立体结构设计

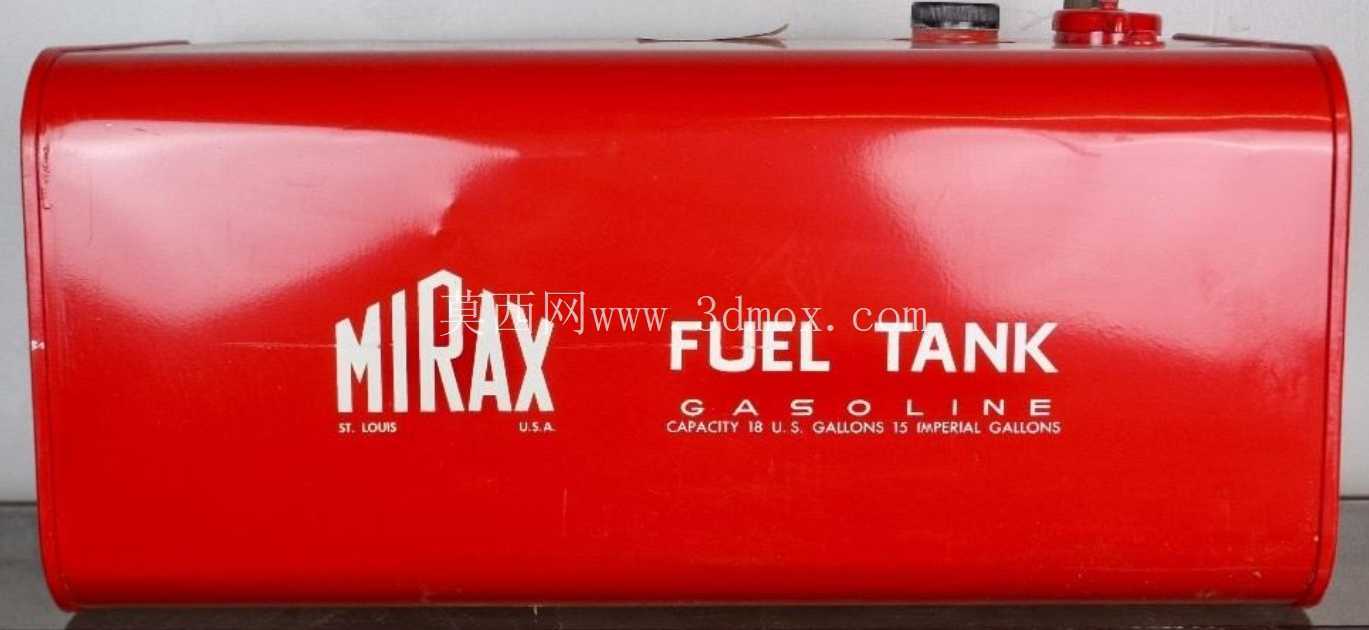

做车辆外观标识结构设计的时候，这类嵌入式油箱铭牌是很容易被忽略的细节，很多新手建模的时候只会做平面贴图，完全没考虑实际装车后的装配间隙、字体凸起高度和边缘贴合度，最后做出来的样件要么装上去翘边，要么字体边缘刮手，要么和油箱曲面贴合不严留缝隙，后期使用的时候容易积灰存水，加速标识脱落。这次做的这款MIRAX标识铭牌，核心是适配老式18加仑容量燃油箱的弧形安装面，首先要处理的就是安装基准的匹配，油箱本体是滚塑成型的曲面，安装区域的弧度公差在±1.5mm左右，所以铭牌的背面不能做完全平整的结构，要预留和油箱曲面对应的微弧贴合面，边缘做0.8mm的倒边压合结构，装配的时候用结构胶贴合之后，边缘不会出现凸起的台阶，日常擦拭或者加油的时候不会剐蹭到边缘导致起翘。

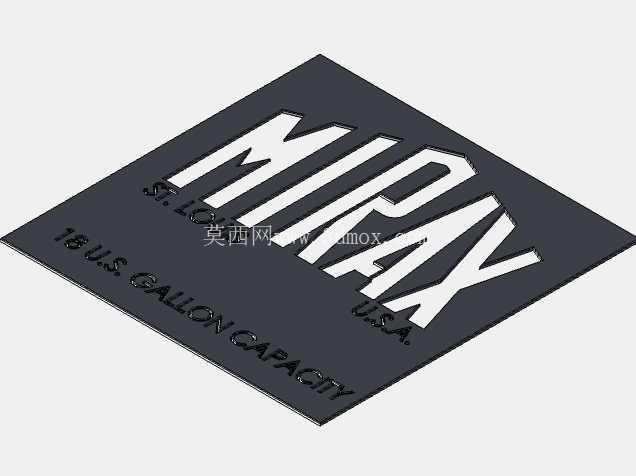

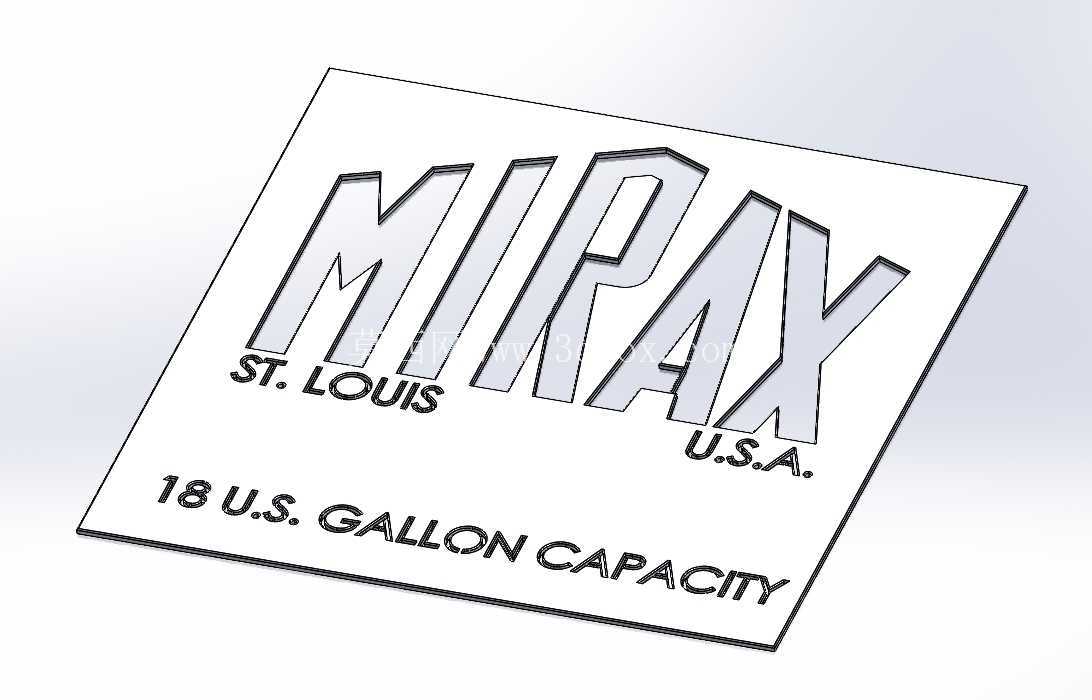

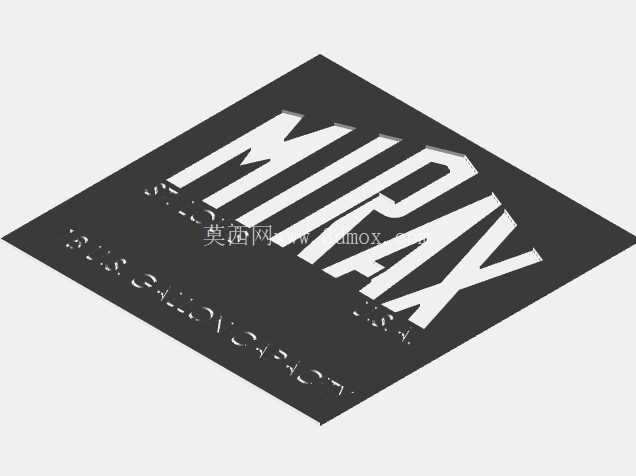

字体部分的设计是重点，主标识MIRAX的立体凸起高度做1.2mm，这个高度是经过实际验证的，既不会因为凸起太高在运输过程中被磕碰掉角，也不会因为太浅导致视觉上没有立体感，字体的边角全部做R0.3mm的圆角处理，避免锐边，同时也方便后期做表面处理的时候不会出现积漆或者毛边。下方的ST.LOUIS、U.S.A.以及容量标注18 U.S. GALLON CAPACITY的字体凸起高度做0.8mm，和主标识形成视觉层级，不会抢主标识的视觉重心，同时信息层级清晰，用户一眼就能先看到品牌名，再看到产地和容量信息。

很多人做这类标识建模的时候，会直接把字体拉伸之后和底板做布尔合并，忽略了字体和底板连接位置的应力集中问题，实际生产如果是用注塑或者FDM3D打印做样件的话，字体根部如果是直角连接，受外力撞击的时候很容易从根部断裂，所以这次在所有字体和底板连接的位置，都做了R0.2mm的内圆角过渡，既不影响字体的轮廓清晰度，又能大幅提升连接强度，哪怕是用ABS材料打印，日常使用中也不会轻易出现字体断裂的问题。

安装边界的处理上，整个铭牌的外轮廓做了1mm宽度的窄边框，边框高度比底板高0.3mm，比主标识字体低0.9mm，这个边框的作用有两个，一是贴合的时候可以限制结构胶的溢出范围，不会让胶挤到铭牌表面影响外观，二是安装的时候可以作为定位基准，对准油箱上预先留的安装凹槽，不会出现贴歪的情况。底板的厚度整体做1.5mm，这个厚度兼顾了韧性和强度，贴合的时候可以轻微形变适配油箱的曲面弧度，不会因为太硬导致贴合不严，也不会因为太薄在粘贴的时候出现弯折变形。

针对FDM3D打印的适配设计上，所有的斜面角度都做了优化，最小的自支撑角度控制在45度以上，打印的时候不需要额外加支撑，拆支撑的时候不会破坏字体表面的平整度，节省打印后处理的时间。字体表面的平面度控制在0.1mm以内，后期如果需要做喷漆、烫金或者丝印处理，不需要额外打磨就能直接加工，表面的附着力也能满足要求。

实际装车场景里，这类油箱铭牌长期暴露在户外，要经历日晒雨淋、油污侵蚀还有高低温变化，所以结构设计的时候还要考虑不同材料的收缩率，不管是用ABS注塑、亚克力切割还是3D打印做样件，各个尺寸的公差带都留了0.2mm的余量，不会因为材料收缩导致字体变形或者安装尺寸不对。另外铭牌的四个角都做了R2mm的圆角，不会因为尖角应力集中导致边角开裂，也不会在安装或者使用的时候划伤操作人员。

很多人觉得这类标识件是小零件，不需要花太多精力做结构设计，但实际上车辆上的每一个外露标识，都是用户感知产品细节的窗口，安装贴合度、字体立体感、边缘处理的精细度，都会直接影响用户对产品品质的判断。做这类结构的时候不能只看视觉效果，还要结合实际的装配工艺、使用环境、后期维护的需求，把每一个连接位置、每一个圆角、每一个高度差都考虑到位，做出来的零件才能在实际使用中不出问题，不需要后期反复修改调整。
