45度倾斜皮卡汀尼导轨安装支架结构

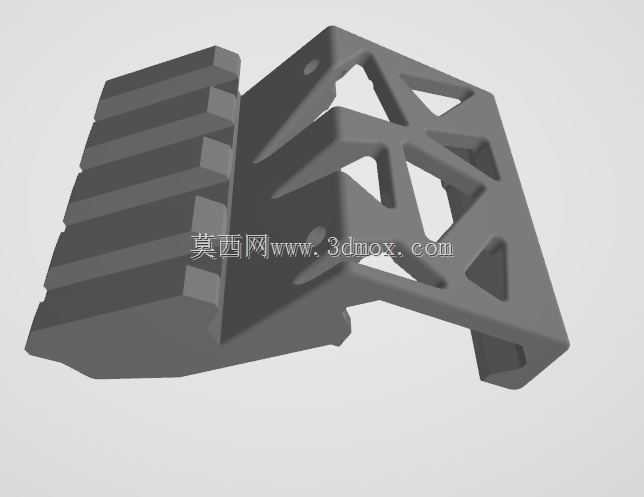

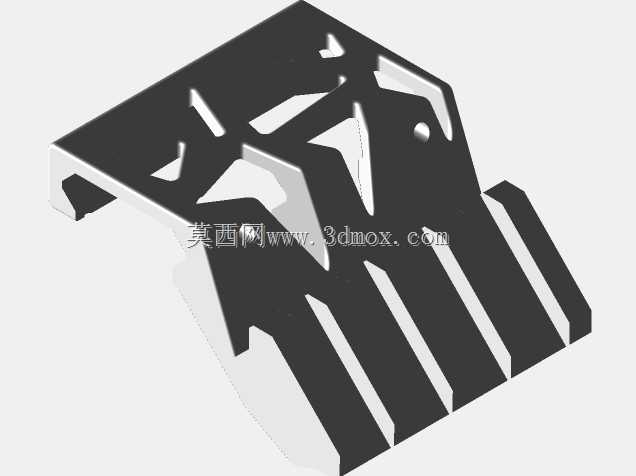

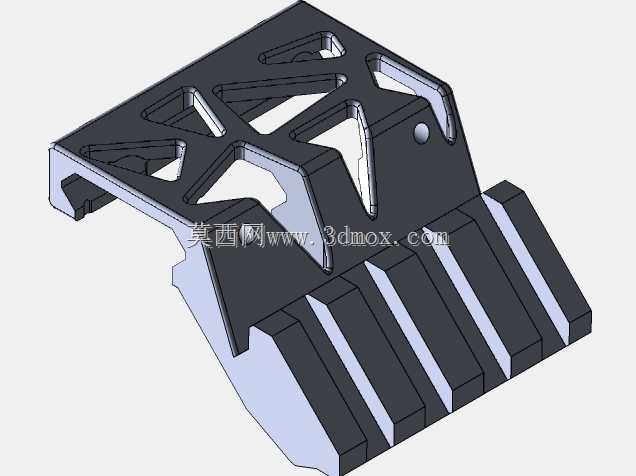

　　在战术装备的附件拓展场景中，不同瞄准设备、战术灯、激光指示器的安装角度需求存在明显差异，常规的正置皮卡汀尼导轨仅能满足附件沿设备轴向的安装需求，当需要搭配斜置瞄准镜、备用瞄具或者侧置战术附件时，45度倾斜的导轨安装支架就成为了必备的转接结构，这类结构需要同时兼顾安装强度、轻量化水平以及与标准皮卡汀尼导轨的适配精度，不能出现附件安装后晃动、定位偏差或者受力变形的问题。这款45度皮卡汀尼导轨安装支架，在设计之初就围绕实际使用中的受力特点做了针对性的结构优化，区别于传统实心结构的导轨支架，主体采用了桁架式镂空设计，在不降低整体结构刚性的前提下，尽可能削减了非受力区域的材料余量，有效降低了支架自身重量，避免过多增加搭载设备前端的负重，

　　影响整体的配重平衡。从安装边界来看，支架一侧为标准皮卡汀尼导轨接口，导轨齿形完全符合皮卡汀尼导轨的通用尺寸规范，齿距、齿高以及锁紧槽的位置都做了公差控制，能够与市面上绝大多数标准皮卡汀尼导轨座实现紧密配合，安装时通过对应位置的锁紧结构即可完成固定，不需要额外做适配加工；另一侧的45度倾斜导轨面同样采用标准皮卡汀尼导轨齿形，倾斜角度经过精准校准，保证安装在该面的附件光轴与主瞄具的光轴在常用射击距离内能够形成合理的交汇，不需要使用者做大幅度的角度修正。结构受力层面，支架的镂空区域并非随意开设，所有的加强筋走向都沿着实际使用中的主要受力方向布置，当倾斜导轨上安装有一定重量的战术附件时，

　　后坐力产生的冲击载荷会沿着加强筋传递到整个支架主体以及底部的安装导轨上，避免局部应力集中导致的结构断裂或者形变，同时支架的安装定位面做了平面度处理，与设备导轨面贴合时不会出现间隙，保证锁紧后不会出现横向或者纵向的窜动。在实际使用场景中，这类45度导轨支架常被用于主瞄具旁侧的备用红点瞄安装，当主瞄具出现故障或者需要近距离快速瞄准的时候，使用者只需要稍微偏转枪械角度，就能通过45度安装的备用瞄具快速捕捉目标，不需要额外调整主瞄具的参数或者拆装附件，大幅提升了战术响应速度；除此之外，也可以用来安装战术灯、激光指示器等附件，将附件布置在斜侧位置，避免与正置的主瞄具产生位置干涉，同时也能让附件的照射方向与瞄准方向形成合理的配合角度。

　　从外形尺寸的控制来看，支架整体轮廓做了倒角处理，没有尖锐的外凸棱角，避免在携行过程中勾挂衣物或者装具，同时整体宽度和高度都控制在合理范围内，安装后不会过多突出于设备主体，影响整体的便携性；导轨部分的长度经过优化，既能够满足常见战术附件的安装锁紧需求，又不会因为过长导致多余的重量增加，支架底部的锁紧结构采用嵌入式设计，锁紧后锁紧部件不会突出于支架主体表面，避免与周边其他附件产生干涉。设计过程中还充分考虑了不同使用环境下的可靠性，结构上没有容易积灰积水的封闭空腔，镂空的桁架结构在雨天或者沙尘环境下使用时，泥沙和雨水可以直接从镂空位置排出，不会在支架内部积存导致锈蚀或者活动部件卡滞，同时整体结构没有复杂的活动零件，日常维护只需要简单擦拭表面即可，不需要做复杂的拆解保养。对于结构设计从业者来说，这类支架的设计核心在于平衡重量、强度与安装精度三者的关系，不能为了追求极致轻量化而过度削减受力部位的材料厚度，也不能为了保证强度就采用实心结构导致重量超标，同时导轨齿形的公差控制是保证附件安装稳定性的关键，齿形尺寸偏差过大就会导致附件安装后出现旷量，影响瞄准精度或者附件的使用效果，在建模过程中需要严格按照皮卡汀尼导轨的标准尺寸参数来绘制齿形，同时对安装贴合面、角度定位面做相应的形位公差约束，保证加工完成后的产品能够满足实际使用的精度要求。
