五寸科研无人机带圈式防护机架结构

这套带圈式防护的五寸无人机机架，最初是面向室内科研实验场景开发的结构方案，日常在高校实验室、科研院所的无人机算法验证、飞行控制测试、载荷搭载实验场景中使用频率极高。做过室内无人机测试的工程师都清楚，常规无防护的五寸机架在室内飞行时，一旦碰到实验设备、墙体甚至是在场的实验人员，高速旋转的桨叶很容易造成设备刮损或者人员划伤，尤其是在做视觉避障算法调试、集群飞行实验这类需要近距离操作的测试环节，桨叶磕碰的风险始终存在，这套带全包围防护圈的结构，就是针对这类痛点做的定向优化。

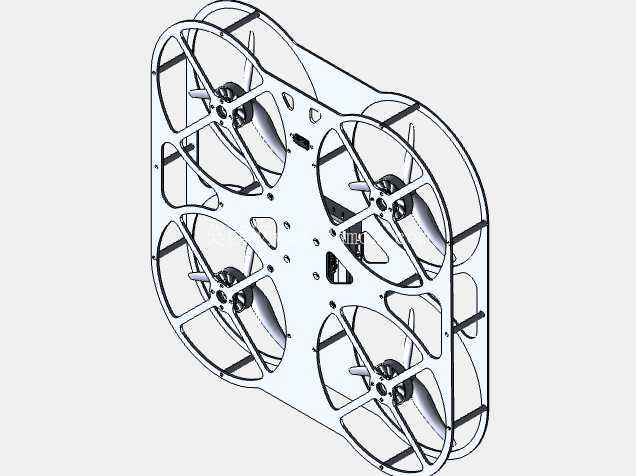

从结构设计逻辑来看，整个机架采用上下分层的布局思路，核心飞控、电调、电池的安装位集中在机架中心的承载区域，外围的防护圈和中心机架通过一体化的连接臂做刚性固定，没有采用额外拼接的防护支架，避免了飞行过程中防护件松动带来的振动问题。防护圈的截面做了圆弧过渡处理，没有尖锐的棱角，即便飞行过程中发生碰撞，接触瞬间也是圆弧面先受力，既能缓冲碰撞能量，也不会刮蹭接触到的物体表面。连接臂的长度经过反复校核，确保五寸桨叶安装完成后，桨尖和防护圈内壁保留足够的安全间隙，不会出现桨叶打圈的问题，同时这个间隙也不会过大导致整体机架尺寸冗余，平衡了防护性能和机架紧凑性的需求。

实际使用过程中，这套机架的安装边界也做了充分的适配考虑，中心飞控安装位预留了标准的飞控安装孔距，兼容市面上主流的开源飞控和商用飞控模块，电池仓的空间可以适配常规的3S到4S航模锂电池，不需要额外修改固定结构就能完成装配。防护圈本身的重量经过优化，在保证结构强度的前提下尽可能降低了非必要的载荷，不会因为加装防护结构导致飞行续航出现大幅下降。机架底部预留了通用的载荷安装位，可以根据实验需求挂载小型视觉模块、气体检测传感器或者微型实验载荷，不需要额外打孔改装，降低了科研人员的二次加工工作量。

在结构强度设计上，连接臂和防护圈的衔接位置做了局部加厚处理，应对日常飞行中的小幅度碰撞时不会出现断裂问题，日常实验过程中如果发生轻微磕碰，不需要整体更换机架，只需要检查对应位置的形变情况就能快速复飞。整个机架的重心经过配平设计，防护圈的重量均匀分布在机架四周，不会出现重心偏移导致的飞行姿态不稳问题，对于需要做精准姿态控制的科研实验来说，这种重心一致性的设计能大幅降低飞控参数调试的工作量，避免因为结构本身的重心偏差影响实验数据的准确性。

不同于航拍类无人机追求轻量化无遮挡的设计思路，这套机架的设计优先级始终围绕科研场景的安全性、易改装性、抗磕碰能力展开，防护圈除了物理防护作用之外，也可以作为辅助传感器的安装载体，比如在圈体上均匀布置测距传感器，就能实现全向的近距离避障功能，不需要额外设计传感器安装支架。机架的整体外轮廓尺寸控制在合理范围内，既满足五寸桨的安装需求，也能适配常规的室内飞行实验场地，不需要过大的净空空间就能完成基础飞行测试。对于从事无人机相关科研工作的结构设计人员来说，这套结构的设计思路也可以作为同类防护型无人机开发的参考，尤其是在室内作业、近距离人机协同场景下，全包围防护结构的设计逻辑具备很高的实用参考价值。
