双叶无人机旋翼与基座装配结构

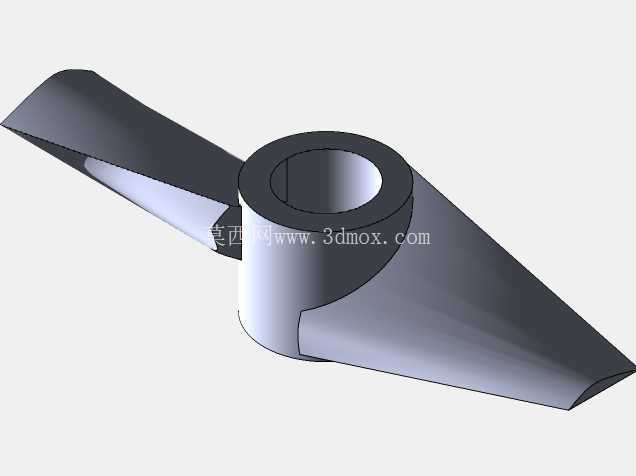

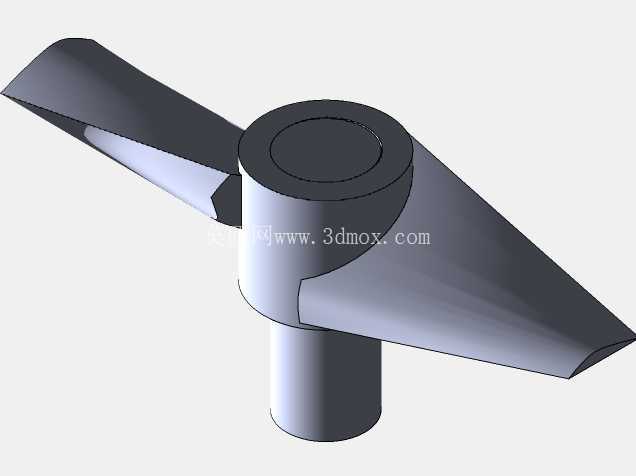

　　这套旋翼装配结构主要面向小型多旋翼无人机的动力端配套使用，日常作业场景覆盖低空航拍、农林植保小范围作业、轻型物流末端配送等常见民用无人机工况，作为直接连接动力输出轴与空气作用面的核心部件，其结构合理性直接决定整机的悬停稳定性、动力转化效率与飞行续航表现。从结构功能来看，下部圆柱段为动力对接基座，内孔可直接适配常用无刷电机的输出轴径，基座上端设置的环形凸台为桨叶压紧定位面，装配时可通过上端压盖将两片桨叶牢牢固定在基座的安装槽内，避免高速旋转时桨叶出现径向窜动或角度偏移。

　　两片桨叶采用对称式布局设计，翼型截面经过修型处理，前缘做了圆弧过渡来降低旋转时的空气阻力，后缘收窄的结构可以在桨叶划过空气时减少紊流产生，相比等厚平板桨叶，这种翼型能在相同转速下提供更稳定的升力输出，同时降低飞行时的气动噪音。设计过程中优先考虑了装配的便捷性，基座与桨叶的对接位置设置了定位止口，不需要额外做角度校准就能保证两片桨叶的安装角完全一致，避免因安装角度偏差导致的动不平衡问题，减少高速旋转时的整机震动。从安装边界来看，下部圆柱基座的外径适配主流小型无人机的电机安装座尺寸，桨叶展开后的旋转直径适配轴距在300-400mm区间的小型无人机机架，安装时不需要对机架做额外的打孔或改装，直接替换原有同规格旋翼组件即可完成适配。

　　结构设计时也兼顾了日常维护的便利性，桨叶与基座采用分体式装配结构，当单支桨叶出现磕碰损伤时，不需要更换整个旋翼总成，仅需拆卸上端压盖即可单独更换受损桨叶，降低日常使用的维护成本。翼根位置做了加厚处理，因为旋翼高速旋转时翼根位置承受的离心力最大，加厚的结构可以提升翼根的结构强度，避免长时间大拉力工况下出现翼根断裂的风险，桨叶从翼根到翼尖采用逐渐变薄的变厚度设计，在保证结构强度的前提下尽可能降低桨叶自身重量，减少电机的转动惯量负载，提升电机的响应速度，让无人机在做姿态调整时的动作更加跟手。

　　基座的中心孔位置预留了顶丝安装位，装配时将基座套入电机输出轴后，拧紧侧面顶丝即可完成轴向固定，不需要额外的复杂连接结构，拆装效率较高，适合外场作业时的快速更换需求。在气动布局上，两片桨叶的扭转角从翼根到翼尖做了线性变化，匹配不同旋转半径位置的线速度差异，让整个桨叶展向的升力分布更加均匀，避免翼尖位置失速导致的升力损失，同时也能降低桨叶不同位置的气动载荷差，减少旋转过程中的结构疲劳。整个装配结构没有多余的冗余设计，所有配合面都做了公差匹配，装配完成后桨叶与基座之间没有多余旷量，高速旋转时不会出现多余的震动传递到机架上，能有效降低飞控系统的姿态修正负担，提升整机的飞行稳定性。
