带法兰连接端内花键转接套结构设计

项目分类:通用五金配件 发布时间:2026-06-29 ID:1189982

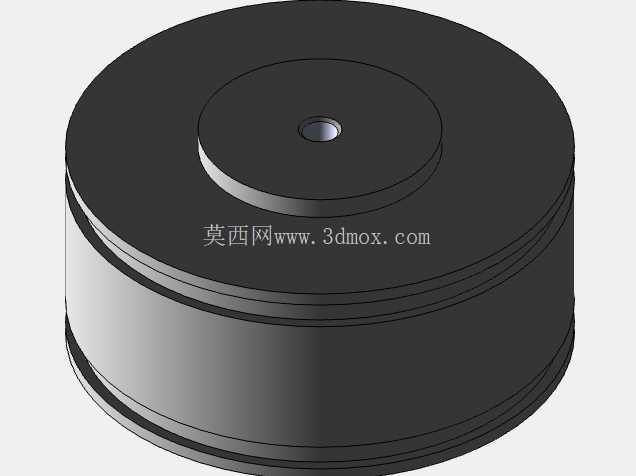

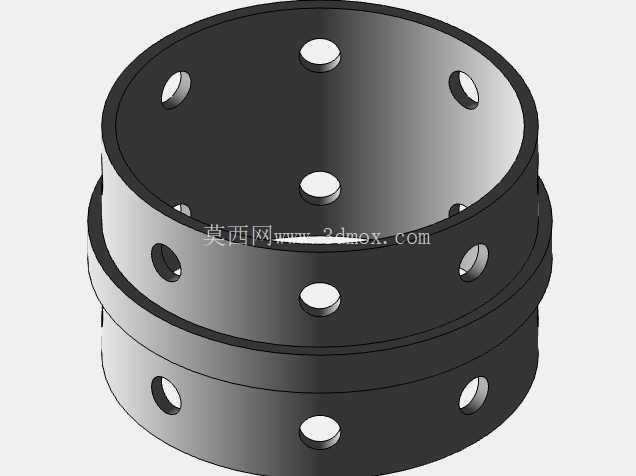

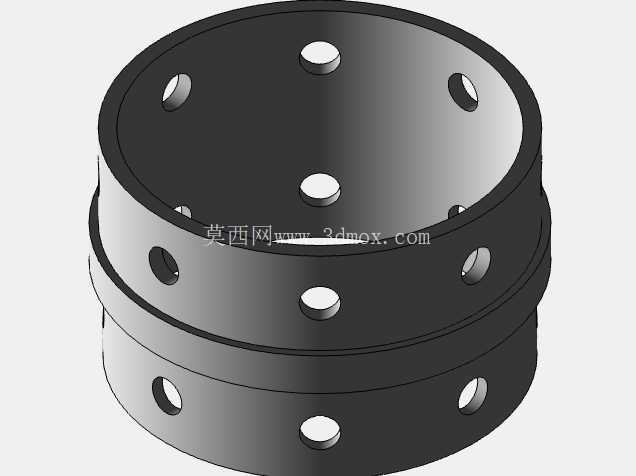

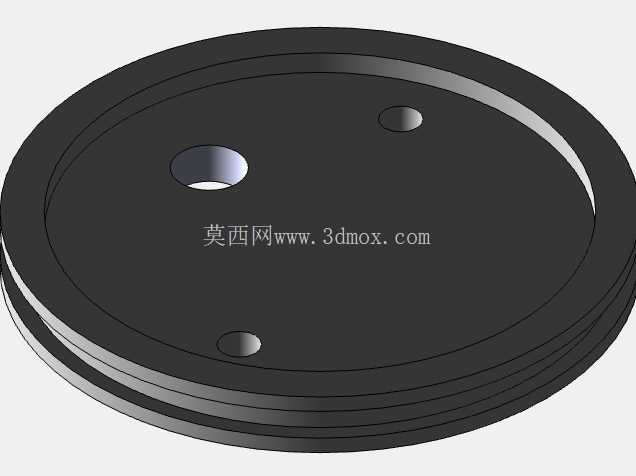

  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计
  • 带法兰连接端内花键转接套结构设计

做传动系统结构设计时,这类带法兰的内花键转接件是轴系动力传递里很常见的中间衔接部件,很多刚入行的工程师容易把它当成普通的法兰衬套来处理,实际建模和选型时要兼顾的边界条件比普通连接件多不少。先从实际应用场景说,这类零件大多用在需要刚性传递扭矩、同时要保证同轴安装精度的动力衔接位置,比如小型动力单元的输出端和执行机构的输入端对接,或是需要频繁拆装维护的传动节点——如果直接把花键做在轴端,一旦花键磨损就要整根更换轴件,维护成本很高,用这种转接套的话,磨损后只需要更换套体,能大幅降低后期运维的配件成本。

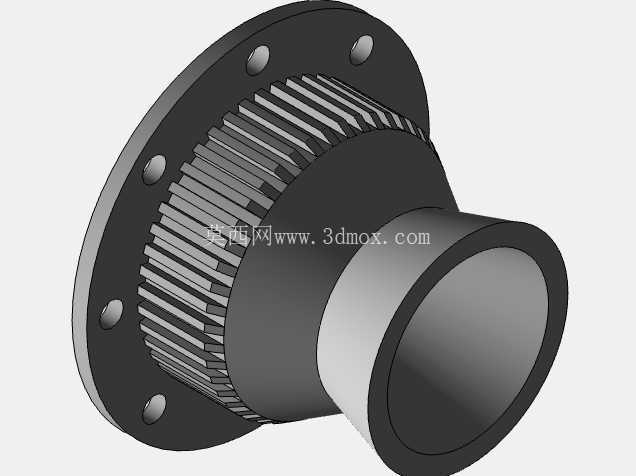

从功能特性上看,这个零件一端是带均布安装孔的法兰盘,用来和对接端的法兰面通过螺栓锁紧,保证轴向定位的可靠性,法兰端面上的6个安装孔是沿圆周等距分布的,孔位的位置度公差直接影响安装后的螺栓受力均匀性,建模时要注意孔的中心圆直径要和对接法兰的孔位完全匹配,同时孔与螺栓之间要留合理的间隙,避免加工误差导致装不上。另一端是渐开线内花键结构,这部分是传递扭矩的核心,内花键的齿形参数要和对接的外花键轴完全匹配,包括模数、齿数、压力角、变位系数这些核心参数,建模时如果齿形参数错了,装配时会出现卡滞、受力不均的问题,重载工况下还容易出现断齿失效。中间的锥形过渡段不是随便做的造型,这部分是为了缓解法兰端和花键端的应力集中,因为法兰端直径大、花键端直径小,直角过渡的话在扭矩传递时会在转角位置产生很大的应力集中,长期交变载荷下容易出现疲劳断裂,用平滑的锥面过渡能把应力均匀分散开,提升零件的疲劳寿命。

设计思路上,首先要确定传递的额定扭矩,根据扭矩大小计算内花键的齿面接触强度和齿根弯曲强度,再确定花键的长度——花键的配合长度不能太短,太短会导致齿面单位面积压力过大,加速磨损;也不能太长,太长会增加加工难度,还容易因为同轴度误差导致花键配合卡滞。法兰端的厚度要根据螺栓的预紧力来核算,避免螺栓锁紧时法兰盘出现翘曲变形,影响端面的贴合精度,法兰端面和花键轴线的垂直度公差要控制在合理范围内,不然安装后会出现花键轴偏斜,导致传动时产生附加径向力,加剧轴承和花键的磨损。

外形尺寸与安装边界方面,法兰盘的外径要比对接法兰的外径略小或是齐平,避免和周边的壳体、护罩等部件产生干涉;花键端的外圆直径要小于对接部件的内孔直径,保证装配时能顺利插入;零件的总长度要根据两端对接部件的轴向间隙来确定,既要保证花键的啮合长度足够,又要避免轴向顶死。安装时要注意法兰端面的贴合度,装配前要清理两端面的毛刺和杂物,螺栓要按对角顺序分次拧紧,保证每个螺栓的预紧力一致,避免法兰面偏斜。另外,内花键的加工精度一般选7级或8级精度,根据传动的平稳性要求调整,配合间隙要根据工况选,有正反转频繁切换的工况要选较小的配合间隙,减少回程冲击;转速不高、单向传动的工况可以适当放大间隙,降低加工成本。这类零件的材质一般选中碳钢调质处理,齿面如果是重载工况可以做高频淬火提升硬度,增强耐磨性,建模时要把热处理的工艺余量考虑进去吗?不,三维模型是成品尺寸,工艺余量是加工工艺环节考虑的,建模只需要保证最终成品的尺寸和形位公差符合设计要求就行。还有法兰上的安装孔,一般是通孔,孔口要做倒角,方便螺栓穿入,同时去除孔口的毛刺,避免装配时刮伤螺栓表面或是影响端面贴合。内花键的入口端也要做导入倒角,方便外花键轴顺利插入,装配时不会刮伤齿面。很多新手建模时容易忽略这些倒角细节,实际加工出来的零件装配性会很差,甚至需要二次修配才能装上。另外,零件的内壁是光滑的通孔,这部分是为了减轻零件重量,同时避免和穿过的轴段产生干涉,内壁的直径要比穿过的轴径大1-2mm,留足间隙,防止轴转动时和内壁产生摩擦。
