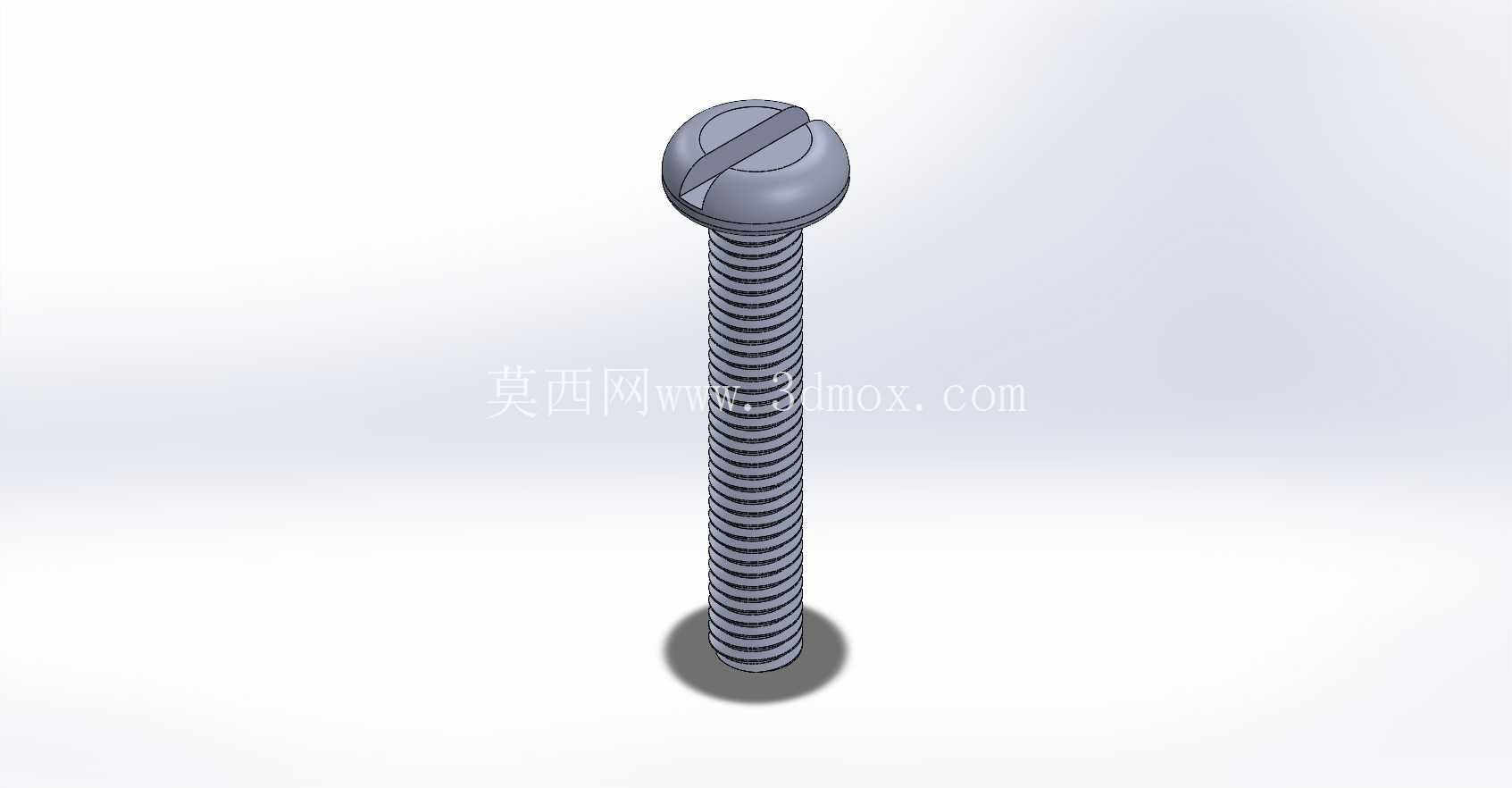

5毫米规格一字槽盘头紧固螺丝结构

在各类轻载装配场景里，这类5毫米规格的一字槽盘头螺丝是极为常用的紧固连接件，小到消费电子外壳拼装、小型仪器内部组件固定，大到低压电气柜内部走线支架锁紧、小型压铸模具的辅助压条定位，都能见到这类紧固件的应用身影。不同于沉头螺丝需要预先加工适配的锥面沉孔，盘头结构的螺丝不需要对安装基面做沉孔加工，直接在光孔或者螺纹底孔上就能完成锁紧，对于薄板类零件、压铸成型的薄壁结构件来说，能有效避免沉孔加工带来的基面强度削弱问题，尤其适合壁厚不足3毫米的压铸构件连接场景。

从结构设计逻辑来看，这款螺丝的头部采用盘式圆弧过渡设计，头部直径控制在8毫米左右，头部厚度约2.8毫米，一字槽的槽宽匹配常规1.5毫米厚度的一字螺丝刀刃口，槽深控制在1.2毫米，既保证螺丝刀插入后有足够的扭矩传递接触面，不会因为槽深过浅出现拧转打滑、槽口崩损的问题，也不会因为槽深过大削弱头部的结构强度，避免锁紧过程中出现头部开裂的情况。螺杆部分采用标准公制粗牙螺纹，螺距0.8毫米，螺纹大径严格控制在5毫米公差带范围内，中径公差符合6g级精度要求，不管是直接旋入预制的内螺纹孔，还是配合螺母做通孔穿装连接，都能保证顺畅的旋合手感，不会出现卡滞、滑牙的问题。

实际选型使用时，需要注意安装边界的尺寸约束：如果是穿装通孔连接，被连接件的光孔直径建议加工到5.2-5.4毫米，过大的孔径会导致螺杆受力偏载，螺纹咬合受力不均，长期受振动载荷容易出现松动；过小的孔径则会导致装配时螺杆无法顺利穿入，甚至刮伤螺纹表面的防锈镀层。锁紧扭矩需要控制在2.5-3N·m区间内，因为5毫米规格的碳钢螺丝螺杆截面抗扭阈值有限，过大的锁紧力会导致螺杆塑性变形甚至断裂，尤其是在压铸铝这类低强度基材的螺纹孔上使用时，过大的扭矩还会直接破坏内螺纹，导致整个连接位失效。

从建模逻辑上看，构建这个螺丝的三维模型时，首先要通过旋转特征生成螺丝的头部与螺杆基体，之后通过螺旋线扫描切除生成完整的螺纹牙型，这里要注意螺纹首尾的收尾过渡，不能出现生硬的直角切面，否则模型导入工程图生成剖视图时会出现线条错乱，也不符合实际冷镦加工出来的螺丝螺纹收尾形态。最后在头部位置切除出一字槽结构，槽口的两端要做微小的圆角过渡，还原实际机加工槽口的工艺特征，避免模型出现尖锐直角导致后续有限元受力分析时出现应力集中的计算偏差。

这类螺丝在实际装配场景里，因为头部是突出安装基面的盘式结构，不适合用在有外观平面度要求、或者需要零件滑动平移的接触面位置，选型时如果安装面有平整滑动需求，应该优先选择沉头类螺丝；但如果是需要频繁拆装的检修位、或者被连接件材质偏软无法加工沉孔的场景，盘头螺丝的头部承压面积更大，锁紧时对被连接件表面的压强更小，不会像沉头螺丝那样因为锥面挤压把软质基材的孔口压溃，连接可靠性反而更有优势。日常做装配体建模时，这类标准件不需要单独绘制每一处细节，只需要把头部尺寸、螺杆长度、螺纹规格的参数做准确，装配时就能快速完成配合约束，不会出现干涉检查报错的问题，也能为后续生成BOM物料清单提供准确的规格参数依据。
