MMGS装置配套偏心曲轴结构件

在小型精密传动装置的结构设计中，曲轴类构件往往是决定整套机构运行精度与寿命的核心零件，这款适配MMGS装置的偏心曲轴，主要应用在需要将连续回转运动转化为指定行程往复摆动的紧凑传动场景中，常见于小型计量送料机构、精密工位切换模组以及轻载间歇动作的执行单元内部。从实际使用场景来看，这类曲轴不需要承担大吨位冲压设备曲轴那样的重载冲击载荷，但是对回转同轴度、偏心段的形位公差、安装配合面的粗糙度有较高要求，因为MMGS装置本身多用于对动作一致性要求较高的精密作业工位，一旦曲轴的偏心距出现超差，会直接导致末端执行件的行程偏差，进而影响整套设备的作业精度。

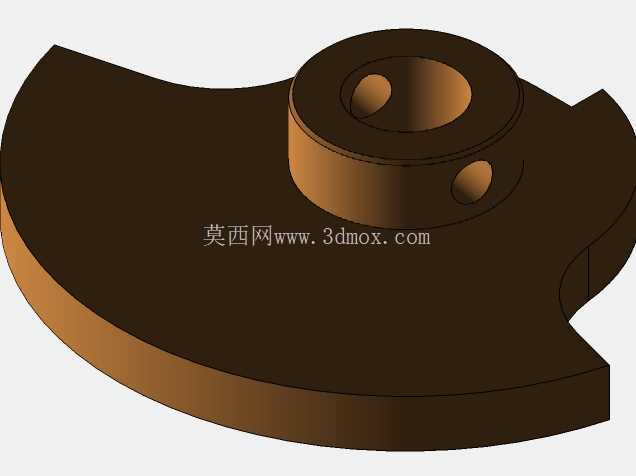

从结构功能上看，这款曲轴采用了盘式偏心的结构设计，和传统的多拐长轴曲轴不同，它的主体是一个带偏心凸台的扇形盘体，中心设置有贯通的轴孔，用来和设备的动力输入轴配合传递扭矩，凸台侧壁上开设的两个径向定位孔，是用来安装紧定螺钉的，装配时可以将曲轴牢牢锁定在输入轴上，避免高速回转时出现轴向窜动或者周向打滑的问题。盘体本身的扇形轮廓不是随意设计的，一方面是为了在满足偏心配重需求的前提下尽可能降低零件自身的转动惯量，减少电机启动和换向时的惯性冲击，另一方面扇形的外缘可以作为简易的行程限位面，在机构运行到极限位置时和机架上的缓冲块配合，避免过冲造成的零件损伤。

设计这类盘式偏心曲轴的时候，首先要确定的核心参数是偏心距，这个尺寸直接决定了从动件的往复行程，需要结合MMGS装置末端执行件的动作范围来反向推导，偏心距过小会导致输出行程不足，过大则会增加回转时的不平衡量，提升设备运行的振动水平。中心轴孔的公差配合一般选H7/k6的过渡配合，既可以保证装配时的同轴度精度，又不会因为过盈量太大造成装配困难，轴孔的内壁粗糙度要控制在Ra1.6以下，减少和输入轴配合时的接触磨损，延长零件的使用寿命。凸台上的两个径向紧定孔，位置要错开90度分布，这样锁紧的时候可以在两个垂直方向上施加锁紧力，避免单螺钉锁紧容易出现的轴孔偏心问题，紧定孔的底部要做沉孔处理，防止紧定螺钉末端突出凸台表面，和周边的其他运动零件发生干涉。

从安装边界来看，这款曲轴的轴向安装尺寸主要由凸台的高度决定，设计时要预留出0.5到1毫米的轴向间隙，避免装配后曲轴和相邻的轴承端面、连杆端面发生摩擦，盘体的最大外圆直径要控制在机构的内部安装空间范围内，保证回转时整个盘体的外轮廓不会和机架内壁、周边的管线或者其他固定零件发生刮碰。扇形盘体的配重设计是这类零件的设计重点，因为偏心结构在高速回转时会产生不平衡离心力，所以在扇形盘的非偏心侧要适当去除部分材料，让整个零件的质心尽可能落在中心回转轴线上，做动平衡校正的时候，剩余不平衡量要控制在G2.5级以内，这样设备运行到每分钟数百转的转速时，也不会出现明显的振动和噪音。

实际加工这类零件的时候，一般采用45号钢作为毛坯材料，经过调质处理达到HB220-250的硬度，既保证足够的强度和韧性，又有不错的切削加工性能，粗加工之后要进行去应力退火，消除加工过程中产生的内应力，避免后续精加工或者使用过程中出现零件变形。精加工时要一次装夹完成中心轴孔和凸台外圆的加工，保证两者的同轴度以及偏心距的尺寸精度，最后再加工径向紧定孔和扇形轮廓，所有的锐边都要做倒钝处理，避免装配时划伤操作人员或者损坏密封件。在装配环节，压装到输入轴上之后要手动盘车检查回转是否顺畅，有没有卡滞或者摩擦的异响，确认无问题之后再锁紧紧定螺钉，必要时可以在紧定螺钉的螺纹上涂少量螺纹锁固胶，防止设备长期运行后螺钉出现松动。
