内燃机用多拐曲轴结构三维设计

在往复式内燃机的动力传递链路里，曲轴是承担运动形式转换的核心承载部件，日常接触的乘用车动力总成、小型通用发电机组、农用机械动力端、工程机械燃油动力单元里，都能见到这类多拐曲轴的应用，它的核心作用是把活塞组件经连杆传递来的往复直线推力，转化为可对外输出的旋转扭矩，最终驱动末端负载运转，同时还要带动内燃机自身的配气机构、冷却水泵、机油泵等附属部件同步工作，整个运转周期内要持续承受交变的燃气爆发压力、往复惯性力与旋转离心力的复合作用，对结构强度、动平衡精度、形位公差控制都有极高的工程要求。

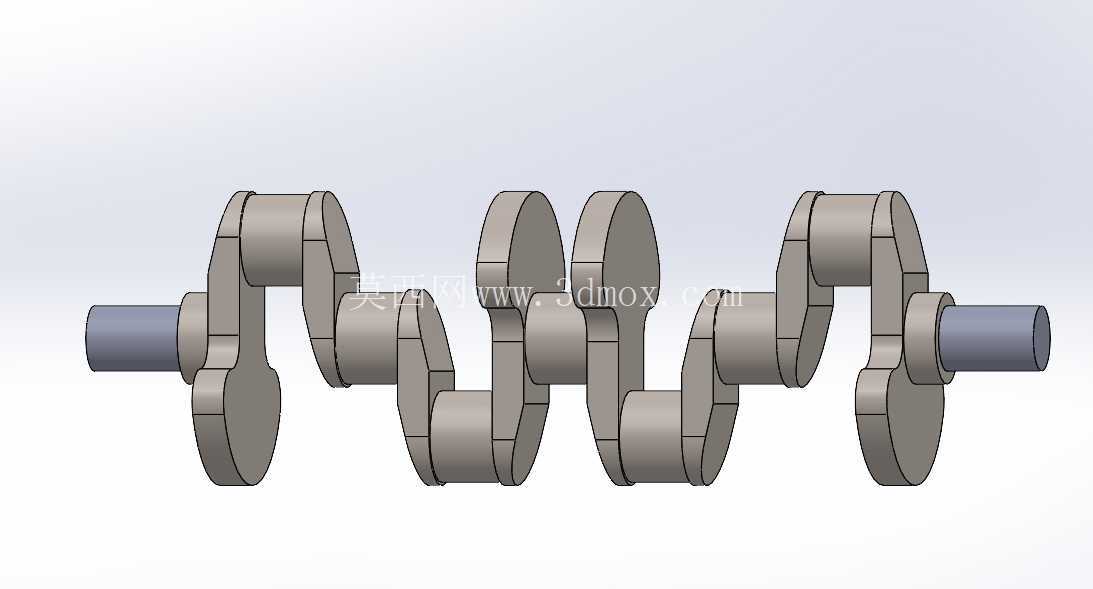

从结构设计逻辑来看，这款四拐曲轴采用了全支撑式的主轴颈布局，相邻曲拐之间都设置了独立的主轴颈承载点，相比非全支撑结构，能大幅降低曲拐工作时的弯曲变形量，更适配高转速、高爆发压力的内燃机工况。设计过程中首先要确定的是曲柄半径参数，这个尺寸直接决定了活塞的行程长度，和内燃机的排量、压缩比参数直接挂钩，建模时需要严格保证每个曲拐的相位角偏差控制在极小范围内，避免各缸做功时出现相位差，导致动力输出脉动过大、整机振动超标的问题。主轴颈和连杆轴颈的表面都做了高精度的圆柱面设计，实际加工中这两个位置需要经过精磨、表面淬火处理，保证和轴瓦配合时的耐磨性与配合精度，轴颈两端的过渡圆角是应力集中的高发区域，建模时特意保留了足够大的圆角过渡结构，避免长期交变载荷下出现疲劳裂纹，延长部件的使用寿命。

平衡结构的设计是这款曲轴建模的重点内容，每个曲柄臂上都设置了对应的平衡重结构，平衡重的形心位置、质量大小都是经过动平衡计算匹配的，目的是抵消曲拐旋转时产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，减少整机运转时的振动传递，降低轴承座的承载负荷。曲轴两端的轴伸结构做了明确的安装边界设计，动力输出端的轴颈预留了法兰安装位置，可以匹配飞轮、扭转减震器等部件，自由端则预留了皮带轮、正时齿轮的安装轴段，轴段上的键槽位置、轴肩定位尺寸都做了标准化的参数设置，能直接适配常规内燃机的前端轮系安装需求。

在实际装配场景中，这款曲轴的主轴颈需要对应安装在缸体的主轴承座孔内，上下轴瓦装配后需要保证规定的配合间隙，既要能形成稳定的润滑油膜，又要避免间隙过大导致的机油压力不足、轴颈冲击问题。连杆轴颈则需要和连杆大头的轴瓦配合，随活塞往复运动做旋转动作，整个曲轴的轴向定位依靠中间位置的止推片实现，建模时也预留了对应的止推面安装位置，保证曲轴受热膨胀时能有合理的轴向窜动间隙，不会出现卡滞问题。

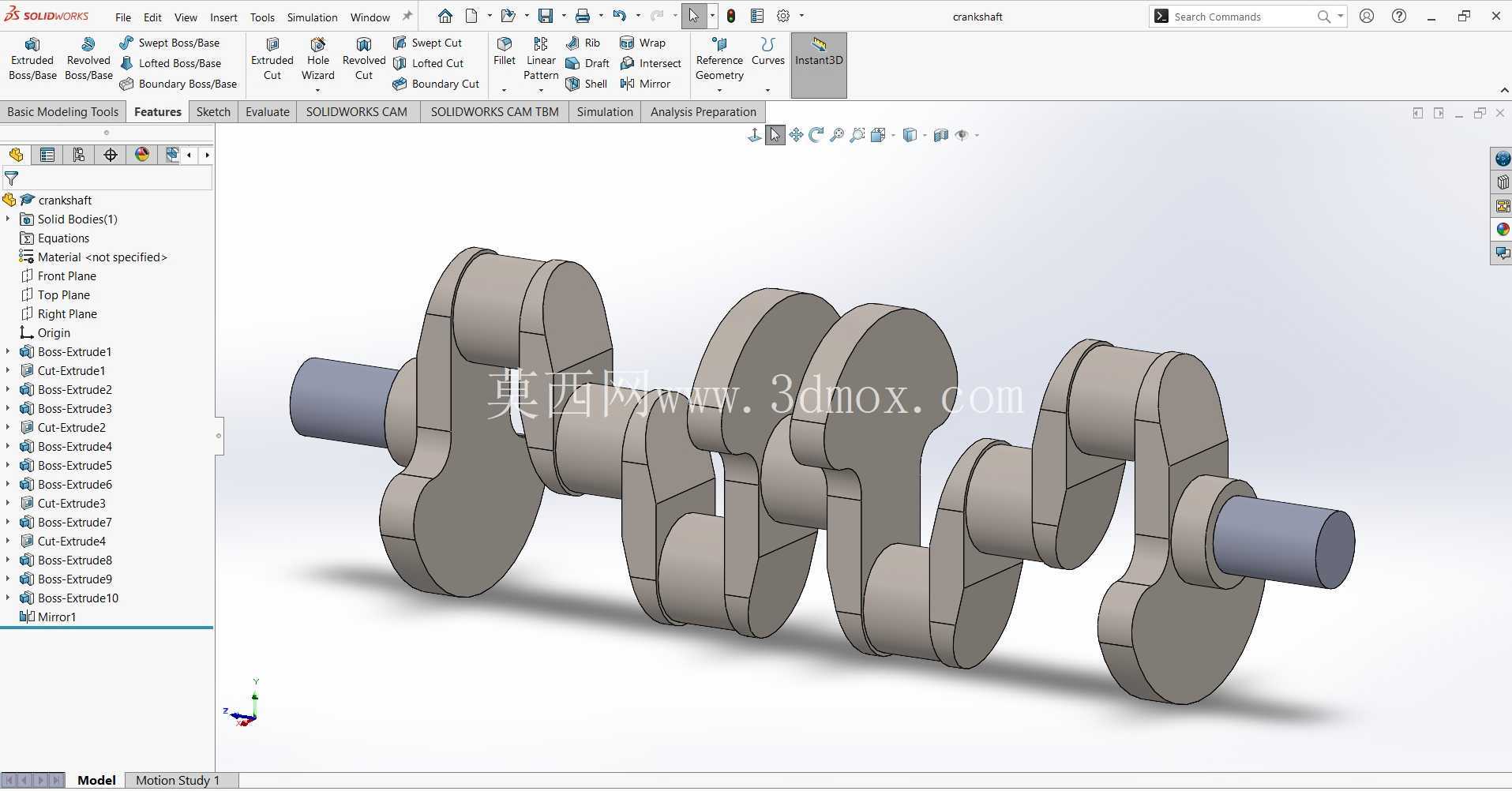

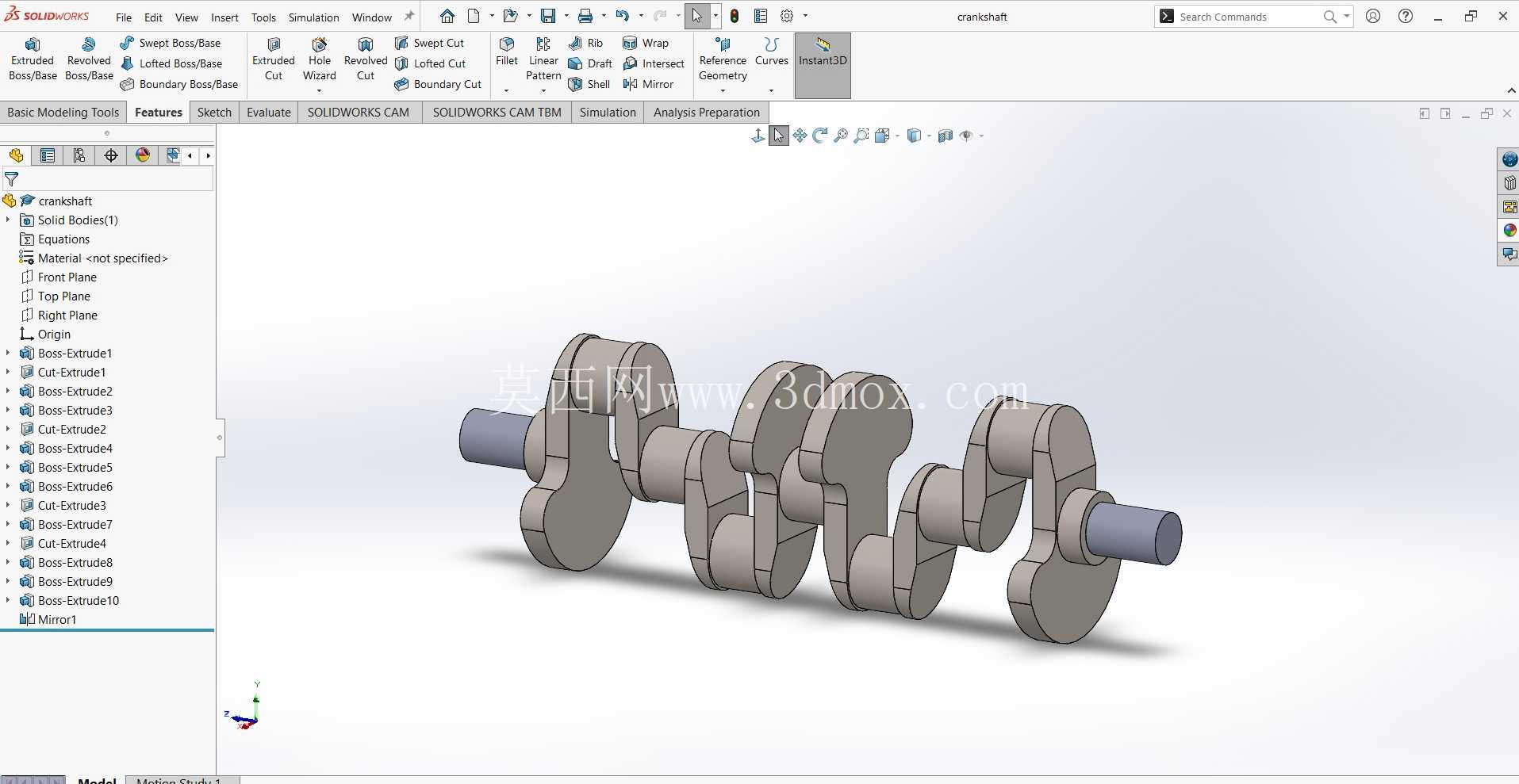

建模过程中对所有回转面的同轴度做了严格的参数约束，所有主轴颈的公共轴线作为设计基准，连杆轴颈的轴线平行度、曲柄半径的尺寸一致性都做了全参数化关联，修改单拐参数时整个模型能同步更新，方便后续根据不同排量、不同缸数的内燃机需求做变型设计。油道的布局虽然在外观模型上没有做完全的内部细节展示，但设计时已经预留了主轴颈到连杆轴颈的斜向油道位置，实际生产中压力机油会通过缸体主油道进入主轴颈间隙，再通过内部斜油道输送到连杆轴颈位置，为连杆大头轴承提供持续的润滑冷却，避免干摩擦导致的烧瓦故障。

这类曲轴的外形尺寸需要严格匹配对应内燃机的缸体长度、缸心距参数，安装时不能和缸体内部的加强筋、冷却水道、机油道发生干涉，曲柄臂的旋转半径也要预留足够的避让空间，避免运转时和连杆、活塞裙部发生运动干涉。针对不同的动力输出需求，还可以通过调整曲柄臂厚度、轴颈直径、平衡重质量来适配不同的功率等级，比如小排量通用汽油机可以适当减小轴颈尺寸降低旋转惯量，大排量柴油机则需要加大轴颈直径、提升曲柄臂强度来承受更高的爆发压力。
