压铸模具用阶梯轴类导向型芯零件

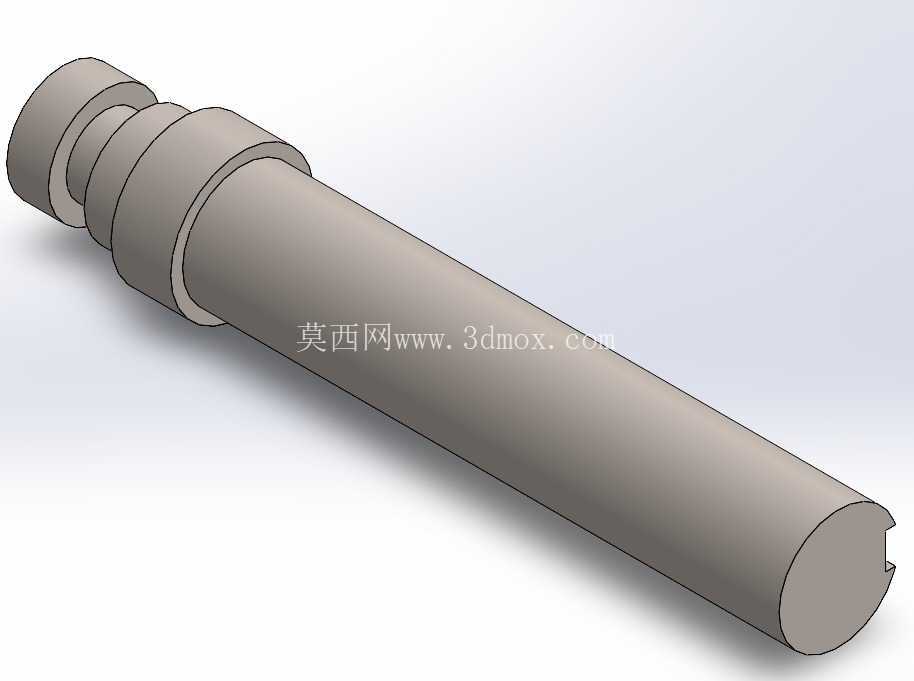

　　在压铸生产的模具总成里，这类带阶梯轴段的长杆型芯，是承担成型深腔特征、配合抽芯机构完成动作的核心执行零件，日常多布置在模具动模侧的抽芯滑块安装位，直接接触高温熔融金属液，工作过程中要反复承受开合模的往复冲击、金属液的高压冲刷以及快速冷热交替带来的热应力，对结构的同轴度、各轴段的配合精度都有极高要求。从结构设计逻辑来看，零件左端的多段阶梯结构并非随意设置，每一段轴肩都对应明确的装配边界：最左端的小直径轴段是与抽芯滑块的定位孔配合的安装段，采用过渡配合公差，装配后可以限制型芯的径向窜动，避免抽芯动作中出现偏摆导致的铸件孔位超差；后续逐段放大的轴肩，一方面是作为行程限位面，在抽芯到位时贴合滑块的安装端面，控制型芯伸入型腔的深度，保证铸件内孔的深度尺寸符合公差要求，另一方面也能分散合模时的锁模压力，避免应力集中在单一配合面造成局部压溃变形。

　　零件主体的长圆柱段是直接参与型腔成型的工作段，外圆表面需要做抛光处理以降低脱模阻力，同时表面会做氮化处理提升表面硬度，减少金属液冲刷带来的磨损，延长零件的使用寿命；长杆段的直径公差严格控制在h7等级，圆度、圆柱度公差不超过0.02mm，避免成型出的铸件内孔出现椭圆、锥度等缺陷，影响后续的装配精度。零件右端的开槽结构是专门的周向防转设计，装配时与滑块上的定位销配合，限制型芯在往复动作中出现周向转动，保证成型特征的角度位置始终符合设计要求，不会因为长期往复动作出现角度偏移导致铸件报废。

　　从安装边界来看，这类型芯的总长度需要匹配模具抽芯行程的设计要求，安装段的总长度要保证滑块在完全合模状态下，型芯的成型段完全伸入型腔，在抽芯到最大行程位置时，型芯的成型段完全退出铸件的倒扣区域，不会在顶出铸件时发生干涉；各阶梯轴段的过渡位置都设计了微小的圆角过渡，避免热处理过程中出现应力集中导致开裂，同时也能减少装配时的锐角刮伤，提升装配操作的安全性。在实际压铸生产场景中，这类型芯的冷却系统设计也会依托中心孔完成，通常会在零件中心加工深孔接入循环冷却水，控制型芯工作时的温度平衡，避免因为局部温度过高导致金属液粘模，或者冷热温差过大出现表面热疲劳裂纹。

　　不同于普通的传动用阶梯轴，这类模具用型芯的所有尺寸设计都要围绕压铸工艺的特性调整：比如成型段的脱模斜度控制在0.5°到1°之间，既保证铸件的尺寸精度，又能降低脱模时的摩擦力；轴肩的限位面会做0.1mm左右的避空设计，避免合模时的硬接触造成配合面压伤，影响长期使用的定位精度。在模具维护环节，这类零件属于易损备件，需要定期检查成型段的表面磨损情况、各配合段的间隙变化，当磨损量超过0.05mm时就需要及时更换，避免因为零件精度下降导致批量铸件出现尺寸超差的问题。
