渐开线花键传动轴结构三维设计

在工业传动系统的扭矩传递链路里，花键传动轴是承担动力衔接、载荷输出的核心基础零件，这类零件常见于伺服驱动模组、精密传动减速器、工程机械动力输出端、自动化生产线的动力接驳工位，区别于普通平键连接的光轴，渐开线花键结构的轴件能在更小的安装空间内承载更大的扭矩载荷，同时具备更好的对中精度，适配高速回转工况下的动平衡要求。

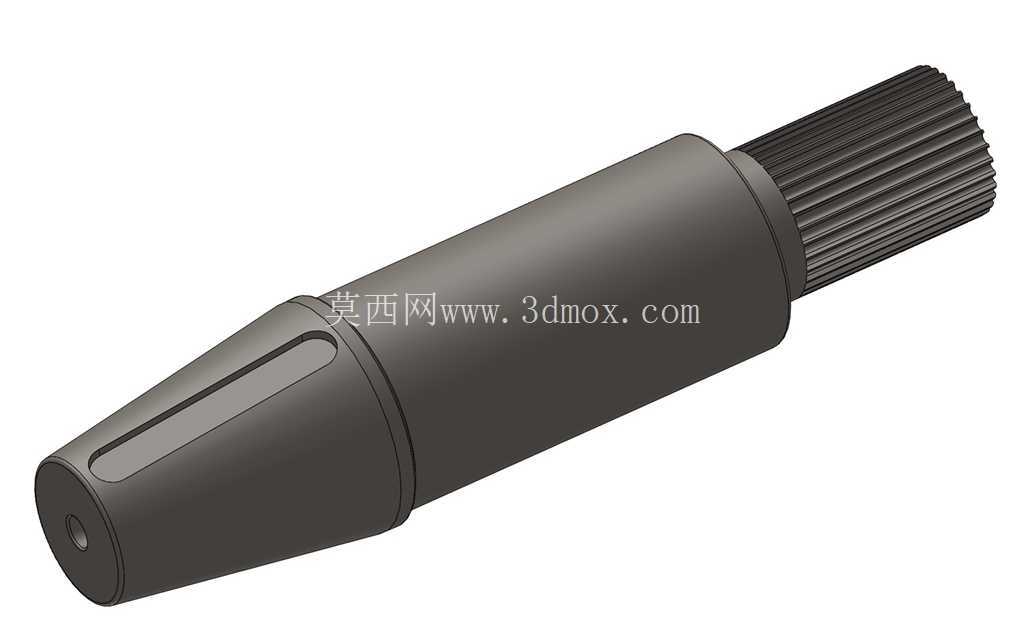

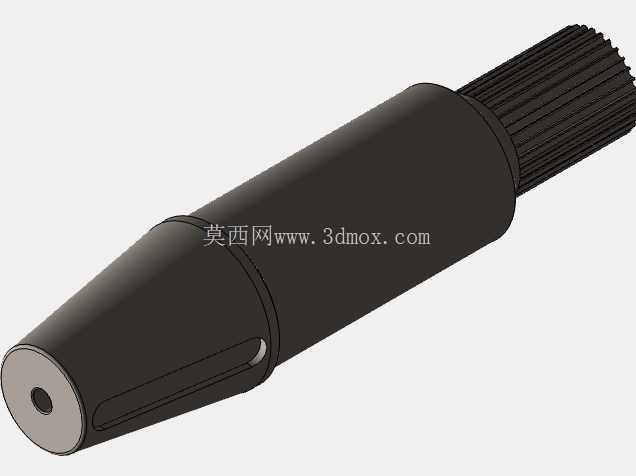

从实际应用场景来看，这类带锥段过渡的花键轴，多用于需要轴端做定位导向、同时轴身需要配合过盈衬套或者锁紧套的传动场景：比如包装机械的送膜辊驱动端、纺织机械的罗拉传动节点、小型工程机械的操纵机构动力输出端，轴端的花键段采用渐开线齿形，齿向做了修缘处理，能减少花键副啮合时的应力集中，避免频繁正反转工况下的齿面崩损。轴身的锥面过渡段不是单纯的工艺倒角，而是做了1:10的锥度设计，这个锥度一方面能在装配时起到导向作用，方便轴件穿入轮毂内孔，另一方面锥面配合能传递部分径向载荷，减少花键段的承载负担，同时锥面上开的轴向键槽，是为了在需要额外周向定位的场景下，加装平键做冗余防转，应对冲击载荷较大的工况。

设计这类轴件的时候，首先要核算的是安装边界尺寸：花键段的外径、模数、齿数要和配套的内花键套完全匹配，齿侧配合间隙选中等过渡配合，既保证装配顺畅，又不会因为间隙过大产生回转回程误差；轴身的圆柱段直径要根据传递的额定扭矩做强度校核，按照扭转强度公式计算轴径的时候，要取1.5-2倍的安全系数，因为这类轴往往还要承受一定的弯曲载荷，不能单纯按纯扭转工况计算。锥段的长度要和配套轮毂的锥孔深度匹配，装配后锥面的贴合率要达到75%以上，才能保证锥面的承载能力，轴端的中心小孔是工艺孔，是轴件在磨床、车床加工时的顶尖定位基准，同时也可以作为装配时的注油孔，在拆卸过盈配合的轮毂时，注入高压油实现无损伤拆卸。

从功能特性上看，这个轴件的结构做了分段等强度设计：花键段因为齿槽的存在会削弱轴的强度，所以花键的根径做了加大处理，和相邻的圆柱段轴径平滑过渡，过渡圆角取R2-R3，避免台阶处的应力集中；轴身的表面粗糙度要求根据配合段不同做了区分，花键齿面、锥面、圆柱配合面的粗糙度要达到Ra1.6，非配合的轴段表面粗糙度Ra3.2即可，既能满足配合精度要求，又能控制加工成本。材料选型上一般选用40Cr调质处理，硬度达到HB220-250，花键齿面做高频淬火，硬度达到HRC45-50，保证齿面的耐磨性能，延长花键副的使用寿命。

实际选型应用的时候，要注意轴件的轴向定位方式：这个轴的台阶面可以作为轴向定位的基准面，配合轴用挡圈或者锁紧螺母实现轴向固定，安装时要保证花键副的润滑，长期运行的工况下要在花键配合处涂抹锂基润滑脂，减少齿面磨损。如果是用于高速回转的场景，还要对轴件做动平衡测试，平衡等级达到G6.3即可满足大部分工业场景的要求，避免高速运转时产生振动影响整套传动系统的精度。这类轴件的建模过程中，花键的齿形要严格按照渐开线方程生成，不能用近似圆弧代替，否则加工出来的花键会出现啮合卡滞、载荷分布不均的问题，过渡段的曲面要做曲率连续检查，避免加工时出现刀痕，影响装配精度。
