重型车辆牵引连接用枢轴钩结构设计

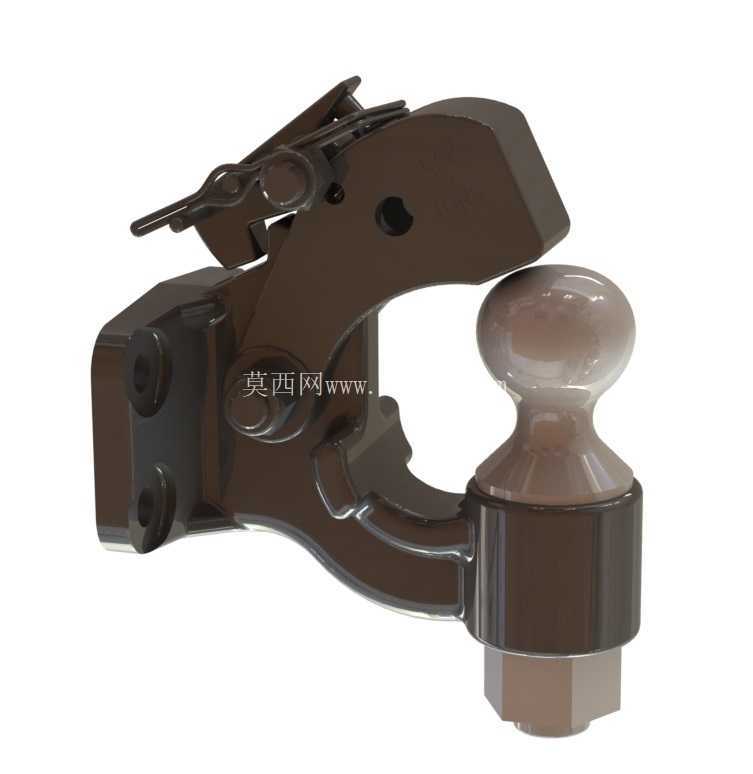

　　在重型商用车、工程作业车辆的牵引作业场景中，枢轴钩是承担动力传递、挂接锁定的核心受力部件，其结构可靠性直接决定拖挂行驶、重载牵引过程的作业安全，不同于普通民用牵引挂钩，这类枢轴钩需要适配矿山运输、场地转运、重型设备转场等大载荷、高频次挂接的使用工况，设计阶段需要同时兼顾挂接操作便捷性、锁闭可靠性、抗冲击载荷能力三个核心维度。从结构组成来看，该枢轴钩采用分体式设计思路，主体分为钩体基座与锁闭枢轴两个核心部分，钩体基座采用锻造合金钢基体加工，整体轮廓适配重型车辆后保险杠下方的安装空间，安装孔位按照重型商用车通用牵引接口的尺寸规范设计，横向安装跨距控制在320mm范围内，纵向安装面距离车架纵梁下平面的预留间隙不小于45mm，避免车辆在颠簸路面行驶时钩体与车架附属部件发生运动干涉。

　　锁闭枢轴部分采用偏心回转结构，当挂钩与挂车上的月形环、枢轴环完成对位挂接后，扳动枢轴手柄即可带动锁止块回转，将挂钩开口完全封闭，锁止位置设置有弹簧顶销定位结构，可避免车辆行驶过程中因振动导致锁止机构意外松脱，相比传统的插销式牵引钩，这种枢轴回转锁闭的结构不需要额外搭配开口销、保险插销等零散配件，操作人员单手即可完成挂接与解锁操作，在冬季戴厚手套作业、雨天视线不佳的场景下操作容错率更高。

　　在受力结构设计上，钩体的承力弧面按照120kN的额定牵引载荷做应力校核，弧面曲率半径与挂车端配套的牵引环外径完全匹配，挂接完成后接触区域为面接触而非线接触，可大幅降低局部接触应力，避免长期重载使用后钩体出现压痕变形、裂纹萌生的问题；钩体与基座的连接位置设置有15°的摆动余量，可适配车辆在转弯、上下坡时牵引环与挂钩之间的角度偏移，避免刚性连接带来的附加弯矩损伤车架安装点。

　　设计过程中针对安装边界做了充分的适配考量，钩体处于锁闭状态时，整体外伸长度不超过车辆后防护装置的外端面120mm，满足道路车辆外部凸出物的安全规范要求，不会在车辆正常行驶时对后方行人、车辆造成额外的剐蹭风险；解锁状态下枢轴的回转行程做了机械限位，最大开启角度为45°，既可以保证牵引环顺利滑入钩腔，也不会出现枢轴回转角度过大导致操作人员夹手的安全隐患。从实际使用场景出发，该枢轴钩除了适配常规的公路货运挂车牵引，还可以搭配重型清障车、矿山自卸车的后牵引接口使用，用于拖拽故障车辆、移动重型工装平台，钩体表面采用淬火+喷塑的表面处理工艺，可适应户外泥泞、融雪剂腐蚀的使用环境，长期使用不会出现锈死导致锁闭机构卡滞的问题。在三维建模过程中，所有配合面均按照实际加工公差做了间隙预留，枢轴与钩体基座的配合间隙控制在0.2mm-0.3mm之间，既可以保证枢轴回转动作顺畅，也不会因间隙过大导致挂接后出现旷量异响；安装孔位采用腰型孔设计，可适配不同车型车架安装孔的位置度误差，降低现场安装时的对位难度。
