EDM-730设备专用环形安装固定夹具

这款环形安装夹具是为EDM类设备配套设计的专用固定部件，主要应用在电火花加工设备的主轴或执行端外围，用来实现检测模块、辅助管路、外置传感单元的同轴定位与锁紧固定，在精密模具加工、五金零件电火花成型作业场景中，这类夹具的安装精度会直接影响外围辅件的位置稳定性，避免加工过程中辅件偏移引发的干涉、检测误差问题。

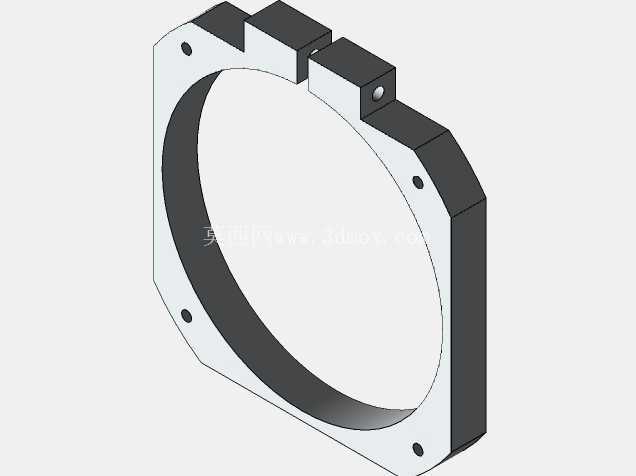

从结构设计来看，夹具采用开口式环形主体结构，主体环的内圈为完整圆弧面，加工时需要保证内圆的圆柱度公差控制在0.02mm以内，才能和被安装的圆柱类设备外壁实现均匀贴合，避免局部应力集中导致的夹紧变形。环体外侧设置了三处带安装孔的凸台结构，凸台端面经过铣平处理，表面粗糙度达到Ra1.6，既可以作为夹具自身与设备基座连接的固定点位，也能作为外置附件的安装基准面，每处凸台上的通孔都做了沉头处理，安装时内六角螺丝可以完全沉入孔内，不会突出表面造成周边部件的运动干涉。环体的开口位置设置了带销孔的锁紧凸耳，穿入定位销后配合锁紧螺丝可以调整环体的夹紧力度，适配一定公差范围内的圆柱安装面，不需要严格匹配轴径的极限公差就能实现可靠抱紧，降低了配套加工的精度要求。

在安装边界方面，这款夹具的内圈直径适配730规格EDM设备的标准主轴外径，环体的轴向宽度经过优化，在保证足够夹紧接触面积的前提下，尽可能压缩了轴向占用空间，不会过多挤占主轴的有效行程范围。环体外侧的凸台高度统一，所有安装孔的中心距都按照标准辅件的安装孔位设计，不需要额外加工转接板就能直接安装常用的对刀仪、液路分流块、温度检测模块等外围部件。夹具的边角位置都做了C2倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中点，提升夹具长期受振动工况下的结构强度，避免边角位置出现应力开裂。

实际使用过程中，这类安装夹具不需要做复杂的拆解调整，安装时只需要松开开口处的锁紧螺丝，将环体套入对应轴位后调整周向角度，对准需要安装辅件的方向后逐步拧紧锁紧螺丝，再通过凸台上的固定孔将辅件锁紧即可。环体的材质选用常用的45号钢做表面发黑处理，既具备足够的结构刚性，夹紧时不会出现形变导致的位置偏移，也能在车间多切削液、潮湿的工况下具备基础的防锈能力，不需要频繁做表面维护。和传统的分体式抱箍相比，这款一体结构的环形夹具同轴度更好，安装后不会出现环体偏斜的问题，固定后的辅件中心可以和主轴中心保持稳定的相对位置，在长时间连续加工的振动环境下也不会出现位置滑移，减少了加工过程中需要反复校准辅件位置的工作量。

设计阶段也充分考虑了加工工艺性，环体主体可以通过型材下料后铣削成型，不需要复杂的铸造成型工序，普通的三轴加工中心就能完成所有结构的加工，凸台上的安装孔、开口处的销孔都可以一次装夹完成加工，能有效控制加工成本，也方便后续根据不同的轴径需求做快速改型，只需要调整内圈直径和凸台位置就能适配不同规格的EDM设备，不需要重新做整体结构的设计验证。
