双规格钣金减重孔冲压成型工装

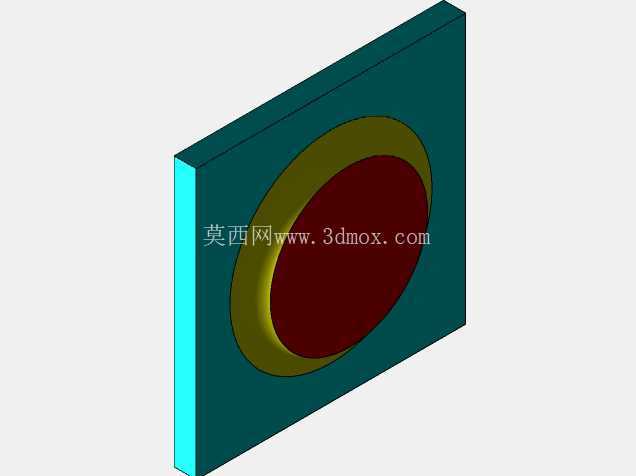

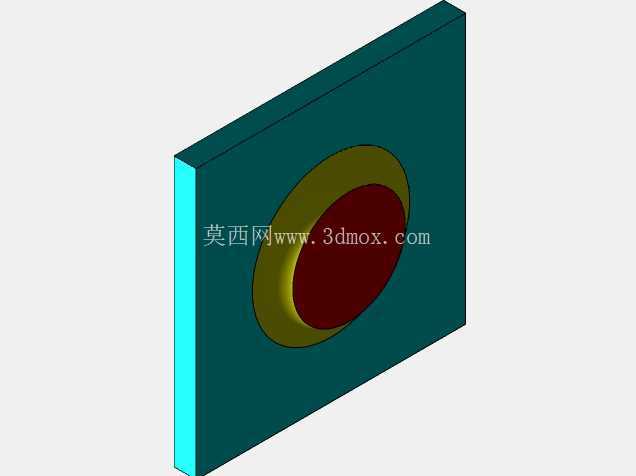

　　在航空航天、轨道交通装备的钣金构件加工环节，减重孔的加工质量直接影响构件整体重量控制与结构强度表现，这类带翻边的减重孔如果采用传统铣削加工，不仅加工效率低，还容易在孔边产生应力集中缺陷，采用冲压成型工艺加工这类孔，能一次完成孔位冲裁与翻边成型，加工后孔边的结构强度远高于铣削加工的孔位，同时加工效率能提升数倍，适配大批量钣金构件的生产需求。这款成型工具针对2.25英寸与1.75英寸两种常用规格的圆形减重孔设计，在实际生产场景中，这两种孔径的减重孔广泛应用于飞机机身蒙皮、轨道交通车体壁板、设备柜体钣金件的减重设计中，不同孔径的成型工位集成在同一套工装上，作业时无需频繁更换冲头，能减少工装切换的辅助时间，提升批量加工的作业效率。

　　从结构设计来看，这套成型工具采用整体式模座结构，模座的基准面做了高精度平面加工，安装时能直接与压力机的滑块工作台面贴合，无需额外做找平调整，模座上的两个成型工位分别对应两种孔径，冲头与下模的配合间隙根据常用钣金板材的厚度做了适配调整，针对0.8mm到2mm厚度的冷轧钢板、铝合金板材都能实现无毛刺成型，成型后的翻边高度均匀，不会出现翻边开裂、起皱的缺陷。设计过程中重点考虑了成型过程的材料流动特性，翻边部位的冲头圆角做了渐变处理，避免材料在冲压过程中因为局部应力过大产生撕裂，同时下模的卸料结构采用弹性卸料设计，冲压完成后能自动将板材从冲头上脱离，不会出现板材卡滞在冲头上的情况，减少人工取件的操作风险。

　　安装边界方面，这套工装的模座外形为矩形结构，安装孔位采用通用压力机的标准孔距设计，能直接适配常见的开式压力机安装，不需要额外加工过渡连接板，模座的总高度控制在常规压力机的闭合行程范围内，不需要调整压力机的行程参数就能直接安装使用。在实际使用过程中，作业人员只需要将待加工的钣金板材对准下模的定位标记，启动压力机就能一次完成单个孔位的冲裁与翻边成型，成型后的孔位不需要额外做去毛刺处理，翻边部位的尺寸精度能直接满足后续装配的要求，不需要二次修配。针对不同材质的板材加工，这套工装的冲头采用合金工具钢制作，表面做了硬化处理，长期冲压加工不会出现冲头磨损、崩边的问题，能保证长期加工的孔位尺寸一致性。

　　在钣金构件的轻量化设计趋势下，这类集成多规格的成型工装能覆盖大部分常见规格减重孔的加工需求，相比单孔专用工装，能减少车间的工装存储数量，降低工装管理成本，同时在多品种小批量的钣金加工场景中，能快速切换加工规格，不需要等待工装更换调试，缩短产品的加工交付周期。成型后的减重孔翻边还能起到加强孔位刚度的作用，相比直接冲裁的光孔，带翻边的减重孔能在孔边形成一圈加强结构，提升钣金构件整体的抗变形能力，在承受振动载荷的场景中，孔边不容易出现裂纹扩展的问题，能提升构件的整体使用寿命。
