压铸模用可调式侧边定位压紧组件结构

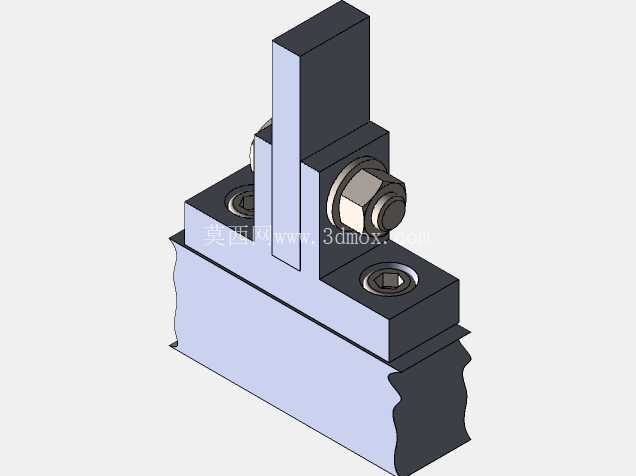

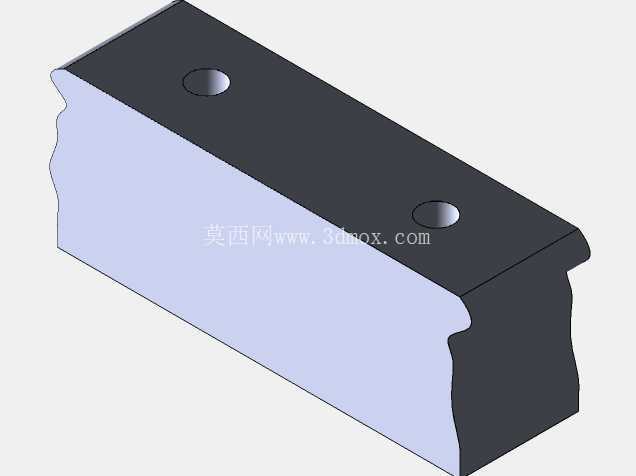

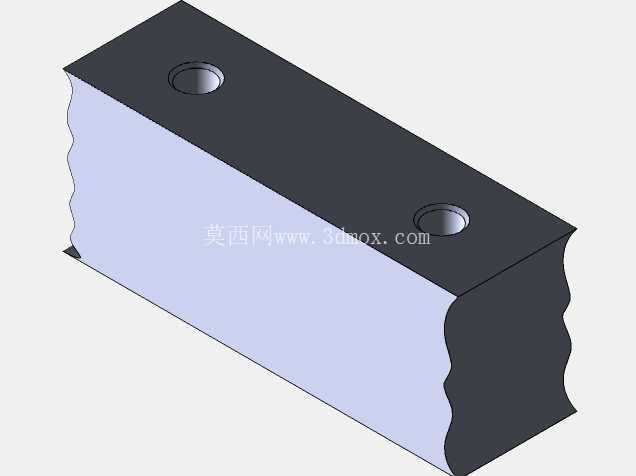

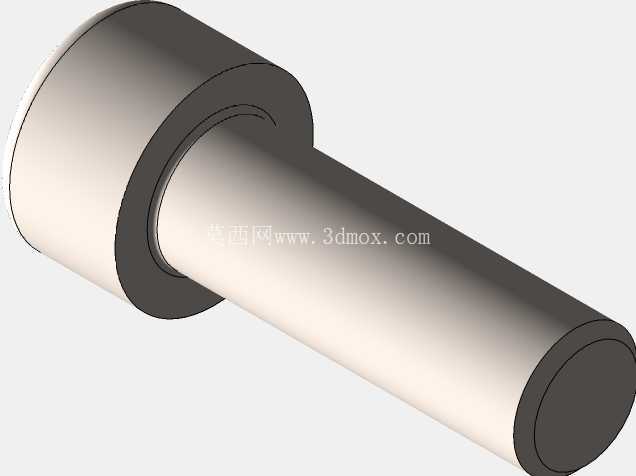

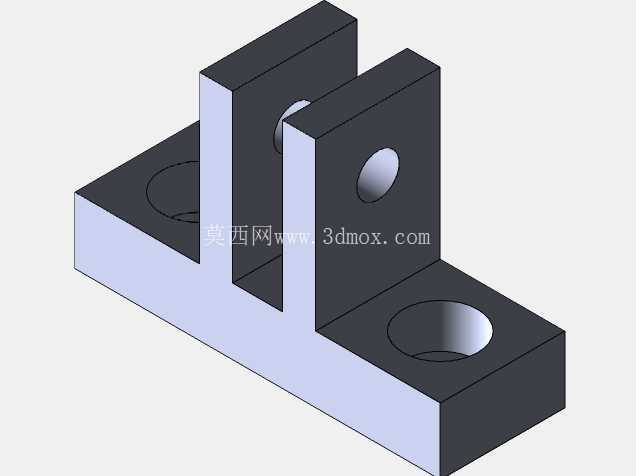

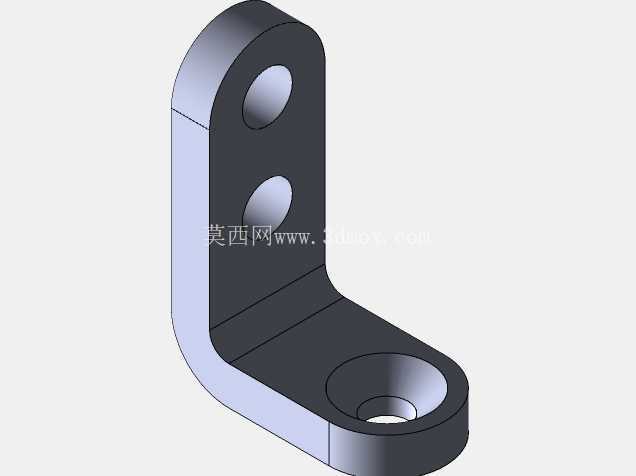

　　这套压紧定位组件主要应用于卧式冷室压铸机的模具侧边装夹工位，适配中小型铝合金、锌合金压铸件生产时的模具镶块、抽芯滑块的辅助定位与压紧需求，在多抽芯结构的压铸模具中，这类组件常布置在动模框的侧边基准面位置，用来抵消压铸充型过程中金属液对侧抽镶块产生的反向胀型力，避免合模状态下镶块移位导致的铸件飞边、尺寸超差问题。从结构组成来看，组件包含L型安装基座、立式定位挡块、六角头压紧螺栓、锁紧螺母以及两个内六角沉头安装螺钉，基座底部设计有与模框安装槽匹配的定位凸台，安装时可直接嵌入模框侧边的T型槽或预制安装槽内，通过两颗沉头螺钉完成基座与模框的刚性固定，这种嵌入式安装结构能大幅提升组件的抗剪切能力，避免大胀型力下基座出现偏移。

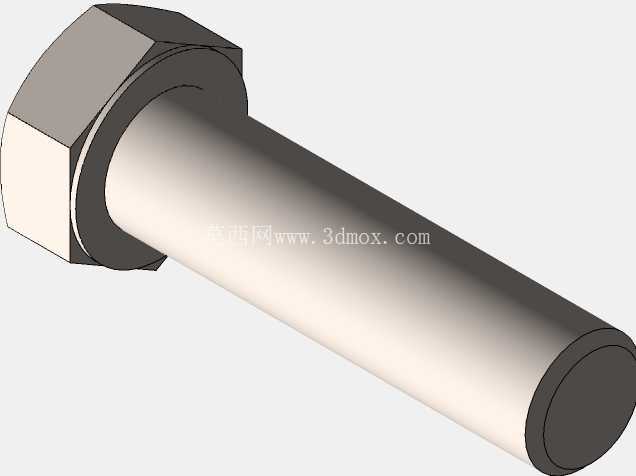

　　立式挡块与基座采用垂直装配结构，挡块侧面直接抵接待压紧的模具镶块侧面，压紧螺栓穿过挡块上部的通孔后，端部可根据实际装夹需求加装不同厚度的调整垫片，通过旋转锁紧螺母来调整压紧行程，这种可调式结构可以兼容一定厚度范围内的镶块装夹，不需要针对不同镶块单独加工定制压紧块，能有效减少模具的备件数量，降低模具维护成本。在设计思路上，这套组件优先考虑了压铸生产现场的工况需求：压铸生产时模具周边温度可达150-220摄氏度，组件所有结构件均采用合金工具钢加工，表面做发黑处理提升防锈与耐磨性能，螺栓与螺母的配合螺纹选用标准粗牙螺纹，在高温环境下不容易出现螺纹咬死的问题，方便生产过程中快速调整压紧力。

　　安装边界方面，基座的总长度控制在120mm以内，宽度为45mm，立式挡块的高度为80mm，整体安装后突出模框表面的高度不超过90mm，不会与压铸机的合模导轨、抽芯油管等周边部件产生运动干涉，两个沉头安装孔的孔距设置为65mm，适配行业内通用的标准模框侧边安装孔位，不需要对现有模框做二次改孔加工就能直接装配使用。实际使用过程中，这类压紧组件的压紧力可通过锁紧螺母的拧紧力矩控制，常规生产工况下将拧紧力矩控制在35-40N·m即可提供足够的压紧力，既不会因为压紧力过大导致镶块局部受压变形，也不会因为压紧力不足出现镶块后退的问题。

　　组件的所有零件均采用标准化尺寸设计，易损件如螺栓、螺母都可以直接采购标准件替换，当挡块的抵接面出现长期使用后的压痕磨损时，只需要将挡块拆下平磨抵接面即可重复使用，不需要整体更换组件，能大幅降低模具的日常维护成本。在多型腔压铸模具中，这类组件还可以成对布置在大型侧抽芯滑块的两侧，为滑块提供辅助的定位支撑，抵消滑块自重导致的下垂偏移，提升滑块抽芯动作的稳定性，减少滑块导套的异常磨损，延长模具整体的使用寿命。相较于传统的一体式焊接压紧块，这种装配式可调压紧组件的适配性更强，在新产品试模阶段，可以快速调整压紧位置与压紧行程，不需要反复加工修改压紧块结构，能有效缩短试模调整周期，提升模具开发的效率。
