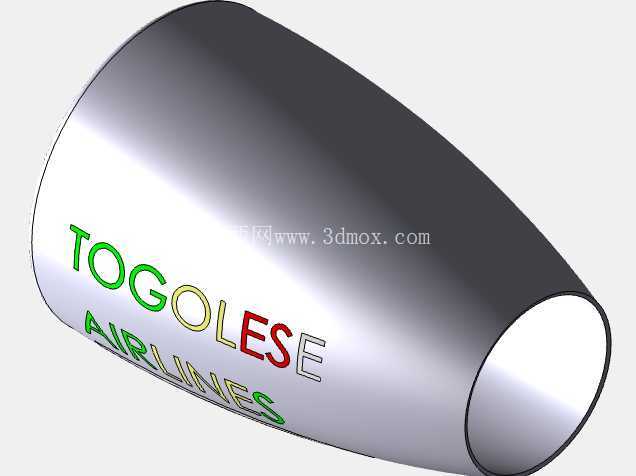

多哥航空涂装航空发动机整流罩结构

在民用航空器的外部结构设计中，发动机整流罩是直接影响飞行气动效率、发动机工作环境稳定性的关键部件，本次呈现的曲面壳体结构，是适配支线民航客机发动机短舱前端的整流构件，主要承担梳理进气道气流、降低飞行阻力、保护发动机前端核心部件的作用。从实际应用场景来看，这类整流罩长期处于高空低温、高速气流冲刷、复杂气象颗粒撞击的工况下，设计阶段首先要平衡气动外形的顺滑度与结构本身的刚度需求，不能为了追求极致减阻而牺牲结构抗形变能力，也不能因为过度加强结构导致重量超标，影响整机的燃油经济性。

从结构设计思路上看，该整流罩采用变径回转曲面构型，前端进气口直径略小于后端与发动机短舱对接的安装端直径，曲面过渡段全程保持G2连续，避免气流在表面产生附面层分离，这一点在亚音速巡航阶段尤为重要——一旦曲面存在曲率突变，会在局部产生湍流，不仅会增加飞行阻力，还可能引发进气道气流畸变，影响压气机的工作稳定性，严重时甚至会造成发动机喘振。在外形尺寸的边界设定上，对接端的法兰安装边严格匹配对应型号发动机短舱的安装孔位，周向公差控制在0.2mm以内，保证安装后与短舱主体的接缝均匀，不会出现阶差破坏气动连续性；前端进气口的边缘做了小半径圆角钝化处理，避免地面维护过程中尖锐边缘造成人员磕碰损伤，同时也能降低低空飞行时鸟类撞击对边缘结构的破坏概率。

壳体的壁厚采用渐变设计，靠近安装法兰的区域壁厚适当增加，用来传递整流罩自身的气动载荷与振动载荷，往前端进气口方向壁厚逐步减薄，在保证结构刚度满足要求的前提下尽可能降低整体重量，这部分的壁厚参数需要结合有限元仿真反复迭代，既要承受1.5倍最大气动载荷下的形变不超过1mm，还要满足发动机运转时的振动频率避振要求，避免与发动机的固有振动频率产生共振，导致结构疲劳损坏。外表面的涂装设计除了航司标识的视觉呈现外，涂层本身也具备防紫外线、抗雨水侵蚀、降低表面积冰附着力的功能，涂层的厚度控制在80-120μm之间，过厚会影响曲面的尺寸精度，过薄则无法满足复杂环境下的防护寿命要求。

在实际安装维护层面，整流罩与短舱主体采用快卸式连接结构，不需要复杂的专用工具即可完成拆装，能够满足航线维护时快速检查发动机前端部件、清理进气道杂物的需求，连接结构的锁扣全部做了防松设计，经过振动测试与高空压差测试，不会在飞行过程中出现意外松脱的情况。整流罩的内表面还设计有导流凹槽，能够将进气口前缘凝结的积冰融化后的水引导至指定的排水口排出，避免积水流入发动机核心机区域，同时内表面贴附有隔音隔热层，能够降低发动机前端的噪声辐射，也能隔绝高空低温环境对发动机内部部件的温度影响。

从建模实现的角度来看，这类大曲率曲面构件不能采用简单的拉伸旋转特征直接生成，需要先搭建曲面的控制线架，通过多截面曲面命令逐段调整曲面的曲率分布，再通过曲面缝合、加厚生成实体结构，安装边的连接孔位需要与短舱的安装基准做全约束匹配，保证装配时不存在干涉。建模过程中还要预留出涂层厚度的补偿量，避免实际生产喷涂后外形尺寸超出设计公差，所有的圆角过渡都需要结合实际加工工艺调整，避免出现曲率过小无法成型的区域，针对复合材料成型工艺的版本，还要在模型中提前铺层基准面，方便后续的铺层设计与强度仿真。
