无翼式超音速飞行器结构工程设计方案

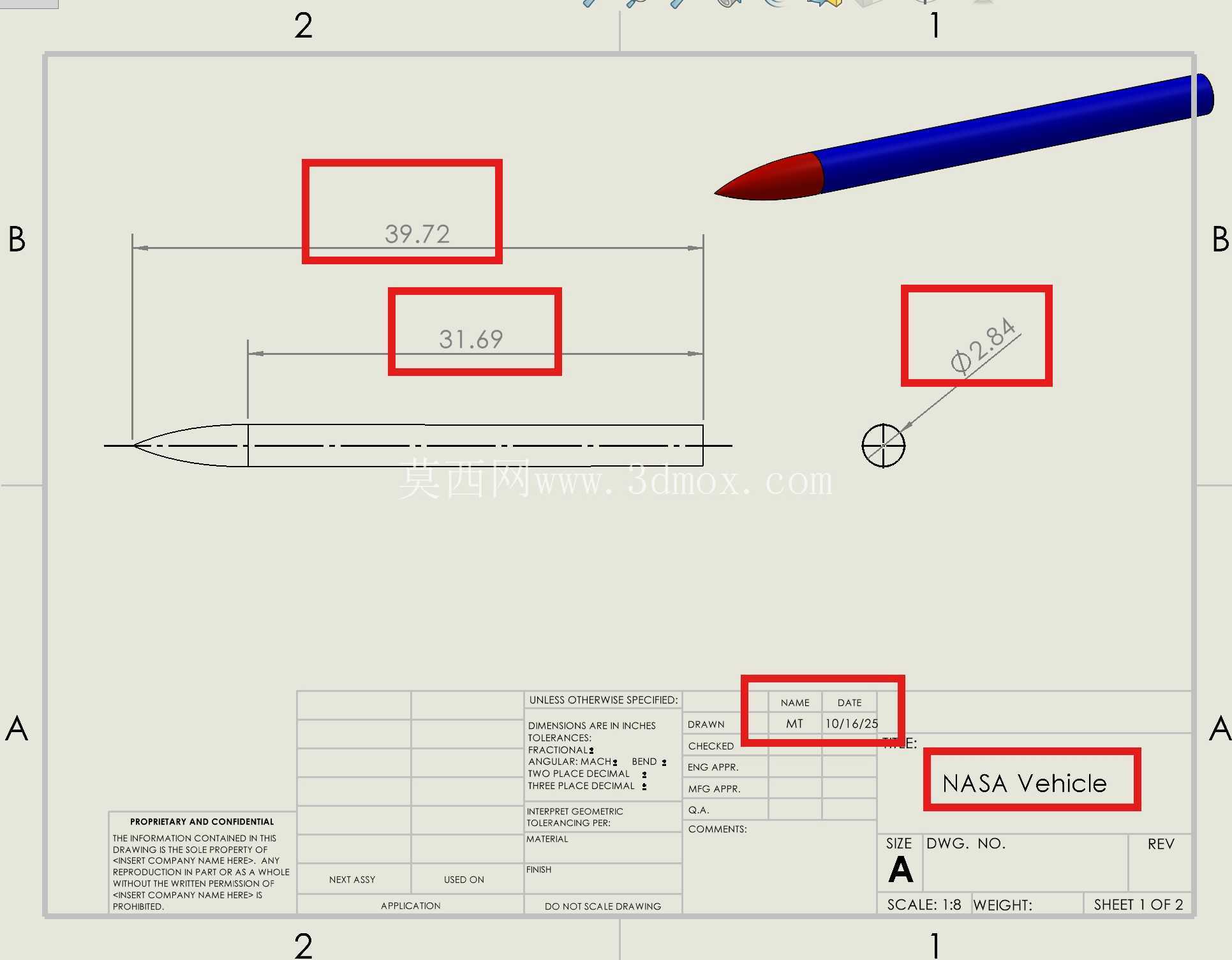

　　本次呈现的无翼超音速飞行器结构设计，面向高速航空试验场景的气动验证需求，核心服务于超音速飞行状态下的无尾无翼布局升阻特性测试、结构载荷匹配验证工作，区别于传统带翼飞行器的气动逻辑，该构型完全依靠机身修形获取升力与操控力矩，适配高速段低阻飞行的性能要求。从结构设计逻辑来看，整体采用旋成体基础构型，头部为冯卡门曲线修形的钝头锥段，有效降低超音速飞行状态下的激波阻力，避免尖头构型在高速来流中产生的强激波结构带来的波阻激增问题，同时兼顾头部空间的设备安装冗余，可满足试验阶段测速、传感设备的内置布置需求。

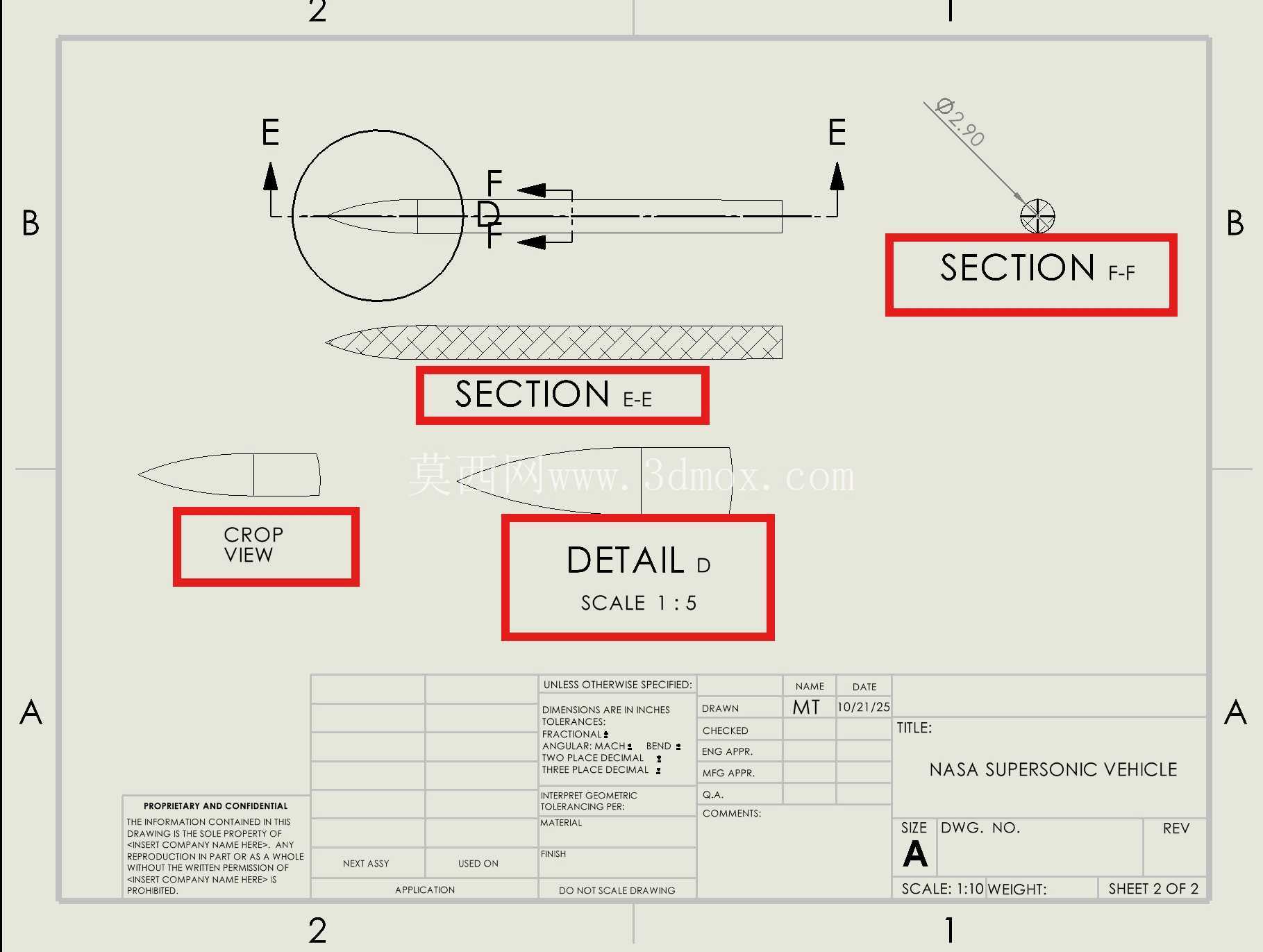

　　机身中段为等直径圆柱段，作为核心载荷与结构承力段，内部尺寸边界严格匹配标准安装基准，可兼容常规试验测试模块的快速换装，不需要额外设计转接结构，降低试验阶段的改装成本。机尾段采用收敛式尾喷管适配结构，预留动力系统的安装接口，可匹配不同推力等级的微型动力单元开展测试。图纸中设置的两处剖面视图，分别对应头部线型过渡区域与机身中段承力结构区域，E-E剖面清晰展示头部截面的圆度公差与线型过渡的曲率连续要求，保证表面加工精度满足气动测试的粗糙度要求，避免表面阶差带来的附面层分离问题；F-F剖面明确机身中段的壁厚分布与内部筋条布置位置，在保证结构刚度满足高速飞行过载要求的前提下，尽可能降低结构自重，提升推重比表现。

　　细节放大视图针对尾段的舵面安装槽位置做了1:5比例的细化标注，明确安装槽的位置度公差、配合面粗糙度要求，保证微型操纵舵面的转动间隙控制在设计阈值内，避免高速飞行状态下舵面颤振风险。裁剪视图专门展示头部线型的完整轮廓，标注出各截面的直径变化节点，方便加工阶段的数控编程走刀路径规划，减少人工修形的工作量。从安装边界来看，整体机身长度方向的基准面设置在机身中段的1/2位置，所有轴向尺寸均从该基准面出发标注，避免加工过程中的尺寸链累积误差；径向基准为机身轴线，所有圆周方向的结构特征均以轴线为基准标注位置度，保证整体结构的同轴度满足动平衡要求，适配高速飞行状态下的姿态稳定需求。

　　结构材料选型上，可兼容ABS塑料、铝合金等多种常用加工材料，不同材料对应不同的壁厚设计阈值，塑料材质打印时壁厚不低于1.2mm保证结构强度，铝合金机加工时壁厚可降至0.8mm进一步降低自重，两种材料方案均能满足试验阶段的结构载荷要求，不会出现飞行过程中的结构变形问题。设计过程中重点考量了无翼布局的静稳定裕度匹配，通过调整机身截面的形心位置与重心位置的相对距离，保证飞行器在超音速飞行状态下具备足够的纵向静稳定性，不需要额外加装安定面结构即可维持姿态稳定，进一步降低飞行阻力。图纸中所有未注圆角均统一为R0.2，避免尖锐棱角带来的应力集中问题，同时减少高速飞行状态下的棱角热流集中效应，提升结构的热耐受能力。对于试验阶段需要经常拆装的设备舱口，在图纸中明确了舱口盖的配合公差与定位销位置，保证多次拆装后仍能维持表面齐平度，不会出现阶差影响气动性能。
