车间焊管周转运输手推车结构设计

　　在金属加工、管材生产以及钢结构预制车间的日常物料流转环节，长条形焊管的转运一直是容易被忽略却直接影响生产节拍的细节——常规平板推车堆放管材易滚落、码放混乱，人工抬运长管不仅劳动强度大，还容易在转运过程中刮碰周边设备、划伤管材表面，这款焊管运输手推车正是针对这类场景做的定向结构优化。从实际使用场景来看，这类推车主要适配6米以内定尺焊管、矩形管、型材的车间内部周转，覆盖从下料区到焊接工位、从成品暂存区到装车点的短距离转运需求，相比通用平板推车，它的结构完全围绕长条形管材的承载特性设计。

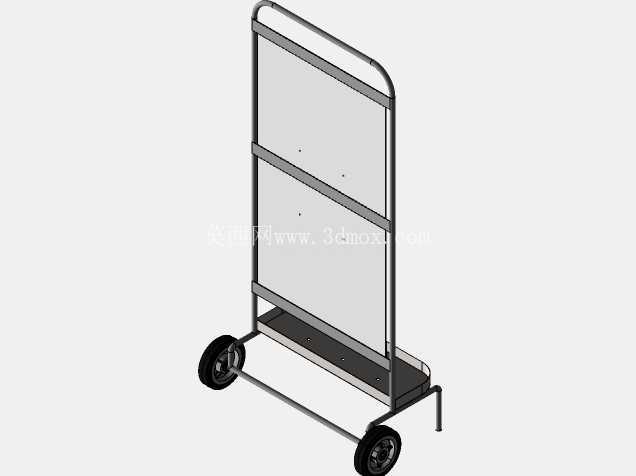

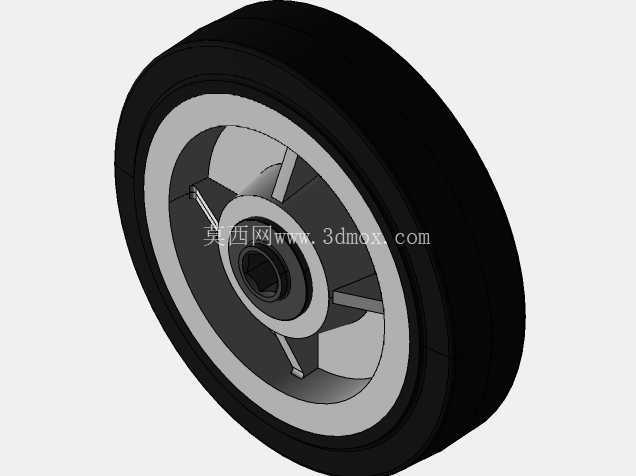

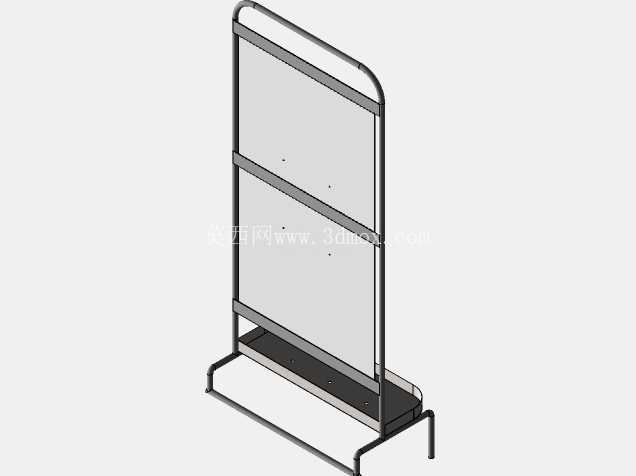

　　整车采用框架式立式承载结构，底部设置带围挡的浅槽承载台，槽体高度控制在80mm左右，既可以兜住管材下端防止滑移，又不会因为围挡过高增加管材装卸的抬升高度；背部设置两道横向加强筋连接的立式靠架，靠架整体向后倾斜5度，管材倚靠时自然形成稳定的受力角度，不会因为推行过程中的颠簸向前倾倒，靠架顶部做圆弧收边处理，避免装卸管材时尖锐边角划伤管材表面或者磕碰操作人员。行走部分采用两个定向脚轮加两个支撑支脚的布局，定向轮选用直径200mm的橡胶静音脚轮，安装在承载台靠近靠架的一侧，推行时以脚轮为支点抬起前端支脚即可转向，相比四轮万向轮的结构，长距离推行时不会出现方向跑偏、蛇形摆动的问题，两个前端支脚采用圆钢弯制，落地时与地面接触点做磨平处理，停放时不会因为地面轻微倾斜出现溜车，支脚高度比脚轮安装面低20mm，抬起推行时的倾斜角度刚好让操作人员握持顶部扶手时处于自然舒适的高度，不需要过度弯腰或者抬臂。

　　扶手部分直接利用立式靠架的顶部框架弯制而成，没有额外加装独立扶手构件，减少了焊接装配的工作量，扶手表面做滚花防滑处理，握持时即使沾有切削液或者焊渣也不容易打滑。从设计思路上看，这款推车没有采用复杂的钣金折弯或者冲压件，整体构件全部采用标准型材焊接制作：主框架采用4040mm方管，横向加强筋采用3030mm方管，底部承载台采用2mm厚花纹钢板铺设，所有焊接连接处都做连续角焊，焊后打磨焊渣做喷塑处理，生产时不需要开模，普通机加工车间就可以完成制作，后期维护也十分方便，脚轮磨损后直接更换标准件即可。尺寸边界方面，整车宽度控制在650mm，可以顺利通过车间常见的800mm宽消防通道以及设备之间的检修通道，承载台长度设置为1200mm，倚靠在靠架上的管材探出长度前后均衡，推行时不会因为前端探出过长刮碰前方障碍物，也不会因为后端探出过多影响转向；立式靠架总高度为1400mm，适配绝大多数长度的定尺管材倚靠，即使是6米长的焊管，倚靠在靠架上时重心也处于两轮支撑点的内侧，不会出现后倾翻的风险。

　　实际使用时，操作人员只需要将焊管从料架上逐根抬靠在立式靠架上，下端自然落入底部承载槽内，码放时不需要刻意对齐，只要整体重心在承载范围内即可，单次可承载重量约500kg，完全满足单批次班组生产的管材用量转运需求，相比传统平板推车，管材码放整齐，取用时可以直接从侧面逐根抽取，不需要翻找，也不会出现管材滚落的安全隐患。结构细节上，底部承载槽的前端做了15度的斜切导向边，管材装卸时可以顺着斜边滑入槽内，不需要精准对准槽位，提升装卸效率；立式靠架的两道横向加强筋分别设置在总高度的1/3和2/3位置，刚好对应管材倚靠时的两个主要受力点，避免长管材因为跨度太大出现弯曲变形，同时加强筋与管材接触的面套有橡胶护套，防止镀锌焊管或者不锈钢管表面被剐蹭掉镀层、产生划痕。整车没有设置多余的制动或者锁止机构，依靠前端支脚的摩擦力实现停放固定，结构简单可靠，没有易损的复杂构件，适合车间多粉尘、多焊渣的恶劣使用环境，日常只需要定期给脚轮轴承加注润滑脂即可，不需要额外的维护保养。
