双铰轴L型安装支座结构设计

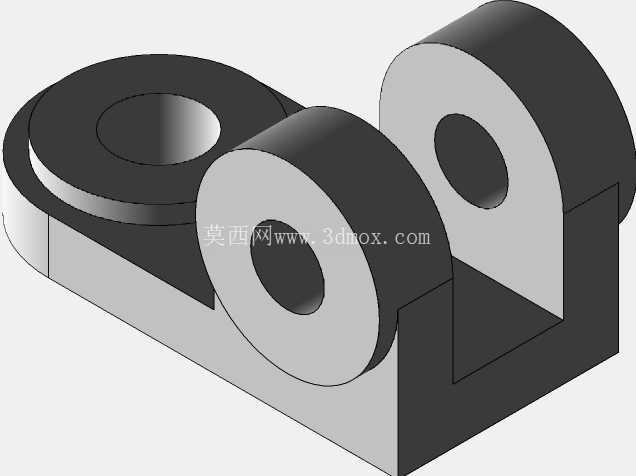

这类双铰轴L型安装支座，在汽车周边工装、小型传动机构的铰接点位应用十分普遍，日常做结构方案时经常会碰到类似的支撑需求——既要给转动副提供稳定的支撑基准，又要兼顾安装面的贴合度，避免装配后出现应力集中或者转动卡滞的问题。从结构本身来看，主体采用L型弯折的一体式基座设计，竖直方向伸出两个带同轴通孔的耳板，水平方向预留平整的安装贴合面，左侧还延伸出一个带沉孔的圆形凸台结构，三个功能点位的布局完全围绕实际装配逻辑展开。

先从实际使用场景说起，这类支座通常用在需要小角度摆动的连杆机构末端，比如汽车内饰件的翻转支撑、小型自动化设备的摆臂铰接位，或者是工装夹具里的压紧臂转轴座。两个同轴耳板的通孔是用来穿装铰接销轴的，设计时特意把两个耳板的间距留足，既可以容纳摆臂的连接端厚度，又能保证销轴受力时的弯矩控制在合理范围，避免耳板单侧受力过大出现断裂。左侧的圆形沉孔凸台，一般是用来安装衬套或者定位销的，当支座需要和相邻部件做径向定位时，这个凸台的沉孔可以直接套入定位柱，不需要额外调整装配位置，能大幅缩减现场装配的找正时间。

设计思路上，整个零件没有做多余的减重镂空，毕竟这类支座属于受力支撑件，优先保证结构刚性才是核心。L型基座的转角位置做了小尺寸的圆角过渡，不是为了外观好看，而是为了避免直角处的应力集中——如果转角做直角，在承受交变载荷的时候，应力会在直角尖点处聚集，长时间使用很容易出现裂纹，圆角过渡能把应力分散到相邻的壁面上，提升零件的疲劳寿命。两个耳板的外端面和内孔都做了同轴度公差要求，实际建模时要注意，两个耳板的孔轴线必须和水平安装面保持平行，不然穿入销轴后，摆臂转动时会出现别劲的情况，轻则磨损销轴和孔壁，重则导致整个机构卡滞无法动作。

再说到安装边界的问题，水平安装面的平整度是第一优先级，建模时这个面要作为整个零件的设计基准面，所有孔位、耳板的位置尺寸都从这个面开始标注，这样加工的时候也能以这个面为装夹基准，保证各个形位公差符合要求。水平面上的安装孔位（图中未完全显示的沉孔位置）要和安装基体的螺孔位置完全对应，孔边距要留够螺栓安装的扳手空间，不能出现螺栓拧不进去的情况。两个耳板的外侧间距要小于摆臂连接端的内档尺寸，耳板的内侧间距要大于摆臂连接端的厚度，预留0.2-0.5mm的装配间隙，保证摆臂转动时不会和耳板侧面发生摩擦。左侧圆形凸台的高度要比安装面高出1-2mm，这样定位的时候，凸台能先卡入基体的定位孔，再贴合安装面，避免出现安装面贴死但定位没到位的情况。

从功能特性来说，一体式的结构比分体式焊接的支座刚性更好，没有焊缝开裂的风险，适合用在有振动的工况下，比如车载设备上的铰接点位，车辆行驶时的持续振动不会导致支座结构松动。耳板的厚度是根据销轴的直径来匹配的，一般销轴直径和耳板厚度的比例控制在1.5:1左右，既能保证耳板有足够的抗剪切强度，又不会浪费材料。内孔如果是和销轴直接配合，一般选H7的公差等级，如果是加装铜套或者无油衬套，内孔公差可以适当放宽，衬套压入后再精加工内孔，保证转动的顺滑度。

实际建模过程中，还要注意各个加工面的退刀空间，比如耳板内孔的加工，要保证镗刀能顺利进出，不会碰到基座的竖直壁面；水平安装面的铣削加工，要保证刀具能走完全整个平面，不会和凸台结构发生干涉。很多新手做这类零件的时候，容易忽略加工工艺的可行性，把结构设计得完全没法上机加工，最后还要反复改图，耽误项目进度。比如两个耳板之间的槽宽，如果设计得太窄，铣刀根本伸不进去，就没法加工出平整的内侧面，最后只能靠电火花加工，大幅提升加工成本。

另外，这类支座的材质一般选45号钢或者Q235钢，受力大的工况下可以做调质处理，表面做发黑或者镀锌防锈处理，如果是用在有腐蚀的环境里，也可以选不锈钢材质，但要注意不锈钢的强度比碳钢稍低，耳板厚度要适当加厚。零件的边角位置除了应力集中的转角，其余非配合边都要做小倒角，去掉加工毛刺，避免装配时划伤操作人员，也能减少应力集中的点位。

在做机构选型的时候，要先核算这个支座的受力情况，根据摆臂的最大载荷算出销轴受到的剪切力和耳板受到的挤压力，再反推耳板的厚度、销轴的直径以及安装螺栓的规格，不能凭感觉选尺寸，不然实际使用时很容易出现耳板断裂、销轴变形的问题。比如当摆臂末端承受1000N的载荷，力臂长度是100mm的时候，耳板孔壁受到的挤压力就要通过力矩平衡算出来，再核对材料的许用挤压应力，看现有尺寸是否满足安全系数要求，一般静载荷下安全系数取2-3，交变载荷下安全系数要取到3-5，才能保证长期使用的可靠性。
