十六针重载连接器金属外壳结构设计

这款十六针重载连接器的金属壳体，是工业电气连接场景里的核心防护结构件，日常在车间自动化产线、户外工程机械、港口起重设备、轨道交通车辆的电气回路接驳位置都能见到这类结构的身影。它的核心作用是给内部的插针、绝缘基座提供可靠的物理防护，隔绝现场的粉尘、切削液、雨水以及外力磕碰，保证多芯信号或者动力回路在复杂工况下的连接稳定性，避免因为外部环境干扰出现接触不良、绝缘失效的问题。

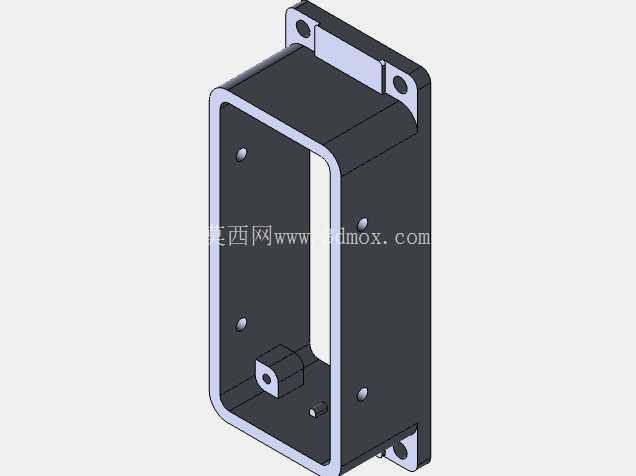

从结构设计逻辑来看，整个壳体采用了带翻边的框型腔体结构，侧壁做了均匀的壁厚过渡，适配高压压铸的成型工艺，避免压铸过程中出现缩孔、充型不满的缺陷。腔体开口位置的外翻边是和对接端壳体配合的密封面，设计时预留了密封胶条的安装槽位，合装后可以达到IP65级别的防护能力，满足户外或者多尘潮湿场景的使用要求。壳体外侧的安装耳采用了一体化延伸的结构，两个安装孔位做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出壳体表面，既避免螺丝受到外力磕碰出现松动，也能让安装后壳体和设备安装面完全贴合，不会出现间隙。

壳体内部的侧壁上预留了多个凸台安装位，这些凸台是用来固定内部的绝缘插芯基座的，每个凸台上都预制了内螺纹孔，装配时绝缘基座通过螺丝直接锁定在凸台上，不需要额外增加固定支架，既压缩了整体的装配空间，也能避免插芯在壳体内出现晃动，保证插针对接时的同轴度。腔体内部靠近进线端的位置，设计了一体化的线缆固定座结构，这个位置可以安装线缆锁紧头，接入的线缆锁紧后可以承受一定的拉拽力，避免线缆受外力拉扯时直接作用在内部插针的接线端，防止接线松脱。

从安装边界尺寸来看，这款壳体属于矩形重载连接器的标准尺寸规格，整体宽度适配十六针插芯的安装空间，腔体内部的净空尺寸刚好容纳对应规格的绝缘插芯，不会出现多余的空间浪费，也不会因为尺寸过小导致插芯无法装入。安装耳的孔位间距符合行业通用的安装尺寸标准，可以直接替换同规格的现有壳体，不需要重新调整设备上的安装孔位，降低现场替换的改造成本。壳体侧壁的厚度经过受力校核，在承受常规的机械冲击、挤压时不会出现变形，保证内部插针的对接位置不会偏移，避免出现插针弯针、接触错位的问题。

在实际选型应用中，这类金属壳体相比塑料壳体拥有更好的抗冲击能力和耐温性能，在焊接工位、锻压车间这类存在高温飞溅物、机械碰撞概率高的场景下，金属壳体不会因为高温飞溅出现熔蚀破损，也不会因为轻微碰撞出现开裂。壳体表面做了喷塑处理，具备基础的耐腐蚀能力，在有轻度腐蚀性气体的车间环境下也能长期使用，不会轻易出现锈蚀问题。设计时还在壳体的对接面位置做了导向倒角，两个半壳对接时可以顺着倒角快速滑入配合位置，不需要反复对齐孔位，提升现场接线装配的效率，即使是在光线不好的设备夹层里施工，也能快速完成连接器的对接装配。
