带抽拉锁扣的镇流器箱结构设计

这款带抽拉锁扣的箱体结构，核心服务于工业电气领域的镇流器安装防护需求，在工业照明、户外配电、设备电控配套场景中，这类箱体是承载镇流器、实现电气元件防护与便捷维护的核心结构件。日常工况中，镇流器作为照明回路的核心限流部件，往往需要安装在靠近照明负载的位置，部分场景下会面临粉尘、潮气、意外磕碰的影响，同时还要兼顾后期运维时的元件拆装便利性，这款结构的设计正是围绕这些实际工程痛点展开。

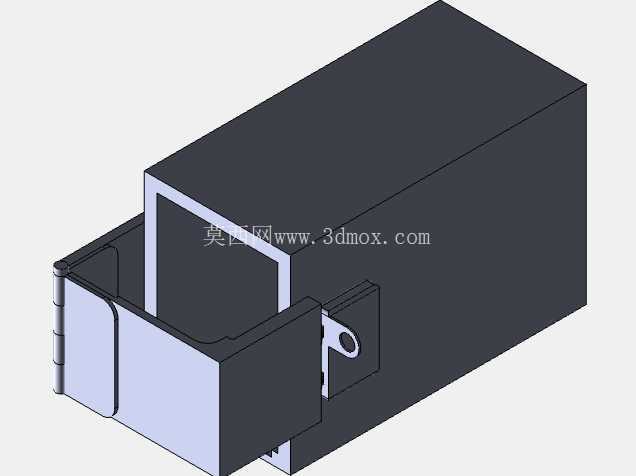

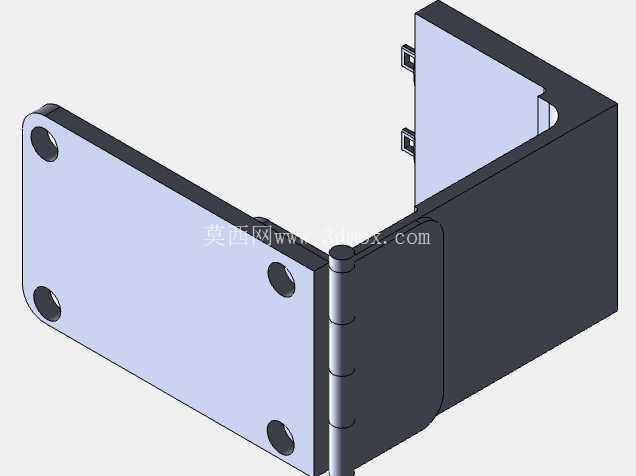

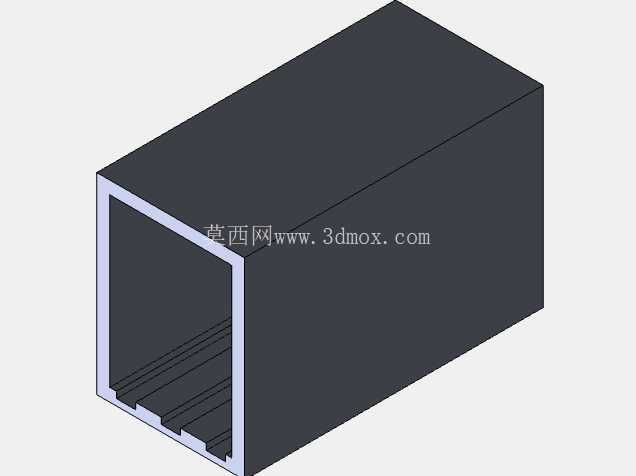

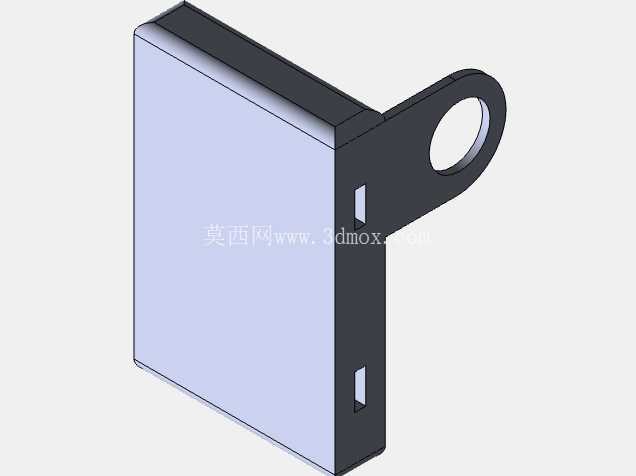

从功能特性来看，整个箱体采用分体抽拉式结构，主体为封闭的矩形腔体，内部预留了足够的镇流器安装空间，腔体侧壁预留了走线缺口，方便供电线缆与负载线缆的进出固定，避免线缆弯折半径过小导致的绝缘层破损。前端的抽拉端板搭配侧边的旋转锁扣结构，不需要额外工具即可实现端板的快速开合，日常维护时只需扳开锁扣即可抽出内部安装板，直接对镇流器进行接线、更换操作，相比传统螺丝固定的端板结构，能大幅缩短现场运维的操作时间，也避免了螺丝掉落丢失的问题。锁扣的旋转轴采用一体折弯的铰接结构，没有额外的细小装配零件，在长期反复开合的工况下也不容易出现零件松脱失效的问题，铰接位置的间隙经过合理控制，开合过程没有明显的旷量，锁止后能保证端板与箱体主体贴合紧密，避免粉尘、飞溅液体从拼接缝隙进入腔体内部。

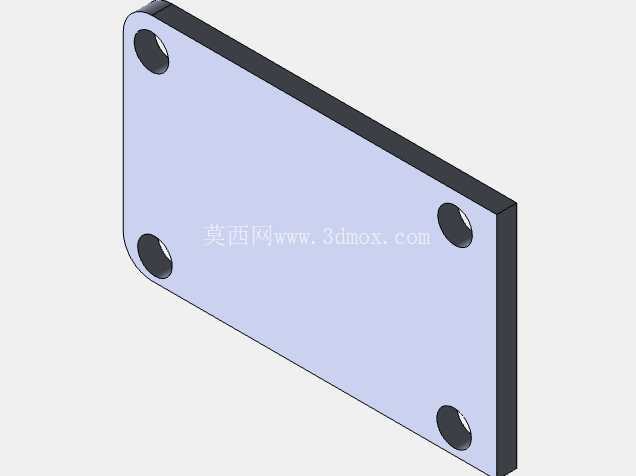

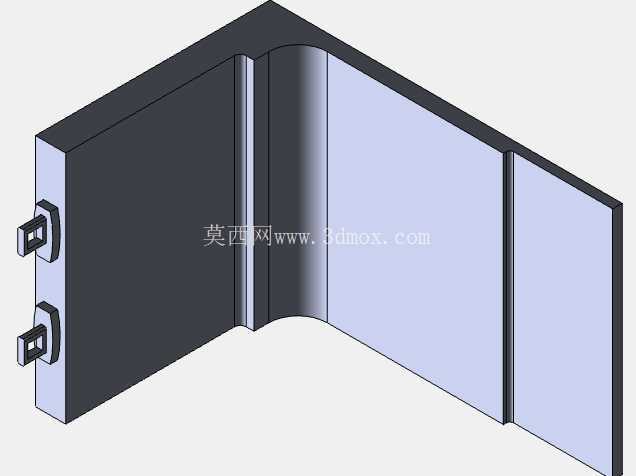

设计思路上，整个结构优先考虑钣金加工的工艺可行性，所有折弯边都预留了合理的折弯半径，避免直角折弯导致的板材开裂问题，腔体的拼接边采用折弯咬合的结构，减少焊接工序的工作量，同时也能保证拼接位置的结构强度。抽拉端板的两侧设计了导向折边，与箱体主体内侧的导向槽配合，抽拉过程中不会出现卡滞、偏斜的问题，即使是单手操作也能顺畅完成端板的拆装。锁扣的锁止位置设计了小角度的过盈卡位，锁止后不会因为设备运行的振动出现自行松脱的情况，同时扳开的力度控制在合理范围，不需要借助工具即可手动操作。腔体内部的安装面预留了通用的安装孔位，适配市面上主流规格的气体放电灯镇流器、LED驱动电源的安装尺寸，不需要额外打孔即可完成元件固定，安装孔位周边设计了凸台结构，提升孔位位置的结构强度，避免长期受力出现板材变形。

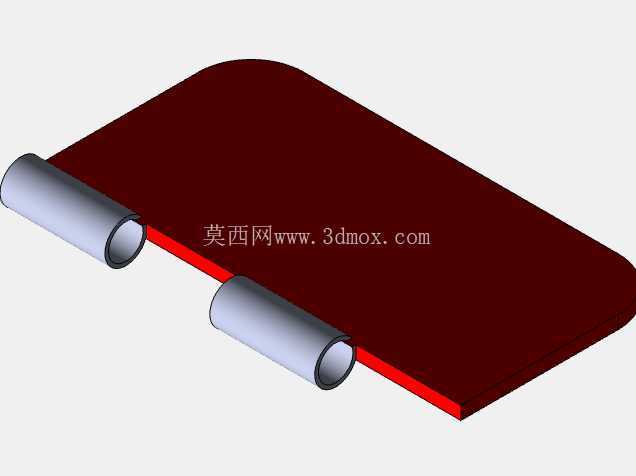

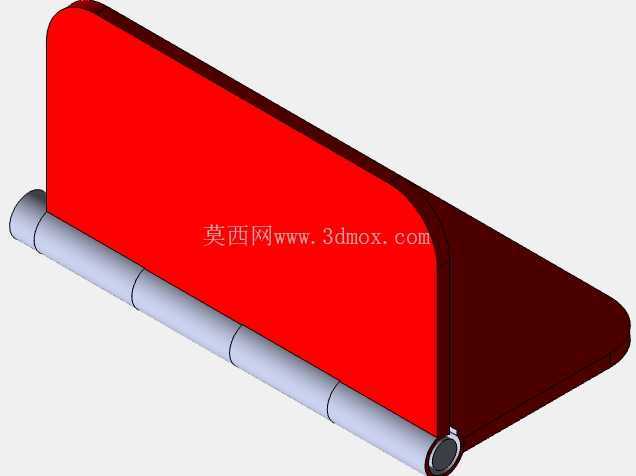

从安装边界与尺寸适配来看，整个箱体的外部轮廓采用规整的矩形设计，方便在设备侧壁、支架、墙面等不同安装面进行固定，背部预留了壁挂安装的固定孔位，孔位采用长圆孔设计，能抵消安装面的加工误差，降低现场安装的对位难度。腔体的内部净空尺寸经过核算，除了容纳镇流器本体之外，还预留了接线端子、走线的空间，避免线缆挤压导致的绝缘破损，端板闭合后内部留有足够的散热间隙，保证镇流器工作时产生的热量能通过箱体壁面自然散出，不会因为空间密闭导致内部温度过高，影响电气元件的使用寿命。抽拉端板的闭合位置设计了密封胶条的安装槽，在有高防护等级需求的场景下，可以加装密封胶条提升整体防护能力，不需要对主体结构进行额外修改。铰接位置的转轴采用板材卷边结构，相比额外加装销轴的结构，加工工序更少，整体结构强度更高，在承受意外外力冲击时不容易出现转轴断裂的问题。

在实际工程应用中，这类箱体除了用于镇流器安装之外，也可以作为小型电气元件的防护壳体使用，比如小型继电器模组、接线端子排、小型开关电源的安装防护，结构的通用性较强。整个结构的壁厚选择适配常规钣金加工的常用板材规格，不需要定制特殊厚度的材料，加工时可以直接采用常规冷轧钢板进行折弯、冲压加工，加工成本可控，适合批量生产。锁扣的操作位置设计在箱体侧面，不会额外占用箱体正面的安装空间，在安装空间局促的场景下，也能方便地进行锁扣操作，不会因为周边设备的遮挡导致无法开合端板。箱体的所有边角都做了圆角处理，避免加工和安装过程中锋利的边角划伤操作人员，也能减少板材边角的应力集中，提升整体结构的抗变形能力。
