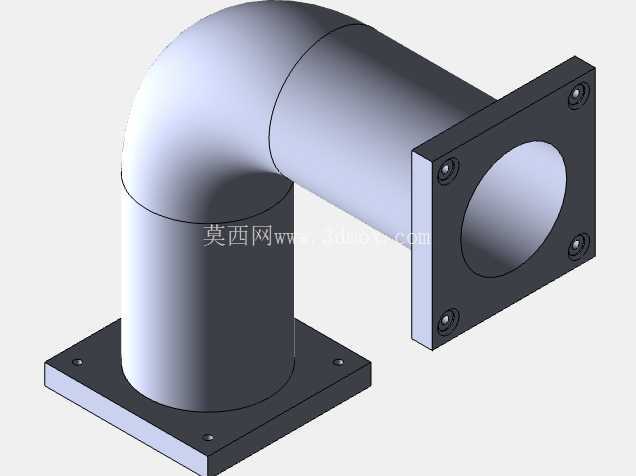

带方形安装法兰的90度直角连接弯管

　　这款带双侧方形安装法兰的90度弯管，是管路系统中实现流体通路直角转向的核心连接件，在液压站油路排布、工业通风管路布设、生产设备气路连接、小型流体输送管线搭建场景中都有广泛应用，尤其适合需要在设备侧壁、安装面板处做管路直角引出的安装工况，能在有限的安装空间内完成管路走向的90度切换，减少额外接头的拼接数量，降低管路系统的泄漏风险点。从结构设计来看，弯管主体采用等径圆弧过渡的流道设计，转弯段的曲率半径经过优化，既不会因为转弯半径过小造成流体局部阻力激增，也不会因为半径过大占用过多安装空间，流道内壁光滑无突变台阶，流体经过转弯处时的流态更平稳，能有效降低管路振动与流体噪音，对于气路系统可减少压力损失，对于油路系统可避免局部紊流造成的油温异常升高。

　　两端的方形安装法兰采用一体化结构设计，和弯管主体衔接处做了圆弧过渡加强，避免直角连接处出现应力集中，在长期受管路内压、外部管路拉扯载荷时不容易出现焊缝开裂或者结构断裂问题。法兰端面上预留了四个对称分布的螺栓安装孔，孔位按照通用安装间距设计，可直接和对应规格的设备面板、管路端法兰做螺栓紧固连接，安装时不需要额外做焊接或者定制转接件，装配效率更高，法兰密封面为平面结构，可适配平面密封垫、O型密封圈等多种密封形式，满足不同压力等级管路的密封需求。

　　从安装边界来看，弯管两端的法兰端面分别朝向垂直的两个方向，其中一端法兰用于和设备基体的安装面固定，另一端法兰用于对接外接管路，安装时需要预留的操作空间刚好覆盖螺栓紧固的扳手活动范围，不需要在设备内部预留过多的装配操作空间，适合紧凑型设备的内部管路布局。设计过程中重点考量了安装后的受力状态，当外接管路存在一定的偏载或者振动时，方形法兰的四个固定螺栓可均匀分担载荷，相比螺纹直连的弯头，抗松动、抗疲劳性能更优，在有持续振动的设备工况下，能大幅降低管路接头松动泄漏的概率。

　　流道的通径尺寸保持全程一致，不会在转弯处出现通径缩小的问题，可保证流体的输送效率不受转向影响，对于含少量细小杂质的流体介质，也不容易在转弯处造成杂质沉积堵塞，日常维护时不需要频繁拆解清理转弯段。法兰的厚度经过载荷校核，在额定工作压力下不会出现法兰变形导致的密封面贴合不严问题，螺栓孔的沉台设计可让螺栓头部完全沉入法兰平面内，安装后法兰外表面无凸起结构，不会和周边其他零部件产生干涉，也能避免螺栓头部外露造成的磕碰、刮擦问题。在实际选型应用中，这类弯管可根据输送介质的不同匹配对应材质，用于气路、普通水路时可采用常规工程材质，用于液压油路、腐蚀性介质输送时可更换对应耐油、耐腐蚀材质，结构本身的设计通用性较强，不需要修改主体结构即可适配不同的使用场景。
