带法兰连接端的管状承压连接构件

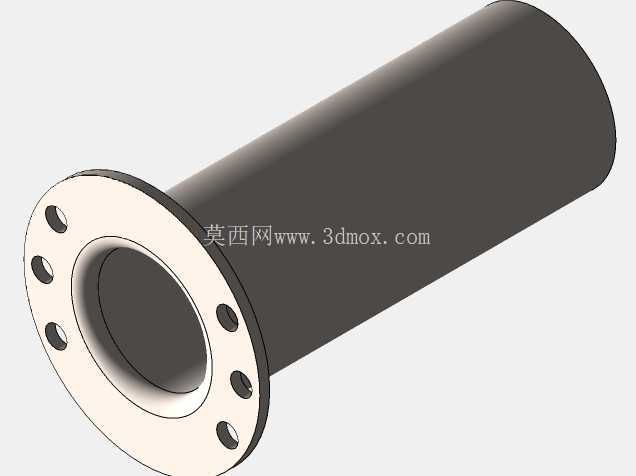

　　在流体输送、液压动力传递以及部分低压气动系统的管路布设场景中，这类带法兰端的管状构件是管路对接环节中极为常见的结构件，多数时候承担着管路变向对接、不同通径管路转接或是硬管段与设备端接口刚性连接的作用。不同于普通焊接式直管，法兰端的设计让整个构件的安装拆卸效率大幅提升，在需要定期拆解维护的管路回路中，这种结构能避免反复切割焊接带来的管路损伤，也能降低现场施工的动火作业风险。从结构设计逻辑来看，构件的筒身段采用等径直筒结构，壁厚取值兼顾了承压能力与整体重量控制，针对常规工况下的内压载荷，筒身的环向应力分布均匀，没有突变的截面结构来造成应力集中，能有效降低长期承压运行下的疲劳开裂风险。

　　端部的法兰盘与筒身采用一体化过渡衔接，法兰根部做了圆弧过渡处理，避免直角衔接处的应力集中问题，这一细节在承受管路振动、轴向拉压载荷时尤为关键，很多现场法兰根部开裂的故障，都源于设计阶段忽略了过渡圆角的处理。法兰盘上的安装孔采用均匀圆周排布，孔位的分度圆直径与对应通径的标准法兰参数匹配，安装时可以直接适配同规格的法兰垫片、螺栓组件，不需要额外做孔位适配加工，能直接对接现有标准管路接口。安装边界方面，法兰盘的密封面采用突面结构，表面粗糙度满足常规非金属垫片的密封要求，安装时只需要按照对角顺序拧紧螺栓，就能保证密封面的压力均匀分布，避免出现局部压溃或是密封不严的渗漏问题。筒身的长度尺寸可以根据实际管路布设的间距做适配调整，这个模型的筒身长度属于常规短节规格，适合设备端出口与管路首段的近距离对接场景，过长的筒身会增加管路的悬臂载荷，过短则会给法兰螺栓的拧紧操作预留不足的操作空间，这个长度取值刚好平衡了安装操作空间与结构刚性的需求。在实际应用中，这类构件还会根据输送介质的不同调整材质选型，输送普通水介质时可以采用普通碳钢材质做防腐处理，输送腐蚀性介质时则可以更换为不锈钢或是合金钢材质，模型的结构参数可以直接作为不同材质选型时的结构基础，只需要根据材质的强度参数调整壁厚取值即可。

　　建模过程中，法兰盘上的安装孔采用阵列特征生成，保证了孔位的分度精度，避免手工逐个绘制孔位带来的位置度误差，这一点对于实际加工来说非常重要，孔位位置度超差会直接导致现场安装时螺栓无法穿入，或是强行穿入后带来法兰密封面错位的问题。筒身与法兰的同轴度在建模时做了严格约束，保证安装后筒身的轴线与对接管路的轴线重合，避免出现轴线偏移带来的管路附加应力，这种附加应力在管路长期运行伴随温度变化时，会直接作用在法兰密封面和焊缝位置，是管路渗漏甚至断裂的重要诱因。另外，法兰盘的厚度取值也匹配对应压力等级的标准要求，既不会因为过薄导致螺栓拧紧时法兰盘变形影响密封，也不会因为过厚造成不必要的材料浪费和整体重量增加。

　　在液压系统的管路布局中，这类法兰短管常被用在油泵出口、阀组集成块的接口位置，因为这些位置的管路振动相对明显，法兰连接的刚性比螺纹连接更好，抗振防松能力更强，能有效避免长期振动下的螺纹松脱渗漏问题。在给排水管路中，这类构件则多用于水泵进出口与主管道的对接，方便后期水泵维护时的拆解作业，不需要破坏整段管路就能完成设备的拆装更换。从建模细节来看，模型的所有锐边都做了微小的倒角处理，既符合实际加工的工艺要求，也避免了尖锐边角带来的安装划伤风险，这些细节处理在实际工程应用中往往能体现设计的实用性，很多新手建模时容易忽略这些工艺细节，导致输出的加工图纸在实际生产时需要二次修改，增加不必要的沟通成本。整体结构没有多余的冗余设计，所有结构特征都服务于连接、密封、承压这三个核心功能，没有为了外观增加不必要的结构，完全是面向工程实际应用的功能性结构设计。
