星型发动机径向连杆活塞组件结构

　　这套径向排布的连杆活塞组件，核心应用场景集中在星型活塞式动力设备的动力传递环节，这类结构早年广泛应用于航空活塞发动机、小型固定式动力机组，部分特种作业的小型内燃机也会采用这类径向布局的传动结构，相比直列、V型排布的连杆组件，径向布局能在更小的整机轮廓下容纳更多做功气缸，在同等排量指标下大幅压缩动力单元的轴向尺寸，适配对安装空间轴向长度有严格限制的设备场景。从实际用途来看，这套组件承担着将活塞的往复直线运动转化为中心曲柄旋转运动的核心功能，每一根径向布置的连杆都对应独立的活塞做功单元，多个连杆共同铰接在中心曲柄销位置，不同气缸的做功冲程通过径向均匀排布的相位差错开，保证动力输出的平顺性，避免单缸做功带来的扭矩波动过大问题。

　　在功能特性层面，这套径向连杆组件采用了等长杆身设计，所有连杆的大小端中心距保持一致，保证每个活塞的上止点、下止点位置完全统一，压缩比参数在各个气缸间保持一致，避免因连杆长度偏差带来的各缸做功不均匀、振动异常问题；杆身采用了工字型截面结构，在保证杆身抗弯、抗扭强度的前提下尽可能降低往复运动的惯量，减少高转速工况下的惯性载荷对曲柄销、活塞销的冲击；连杆大端采用分体式铰接结构，适配中心曲柄销的装配需求，小端则设计有活塞销安装孔位，配套的活塞采用了带环槽的结构设计，可安装气环、油环完成气缸密封与布油功能，活塞裙部做了适配侧推力的型面处理，减少往复运动过程中对气缸壁的偏磨。

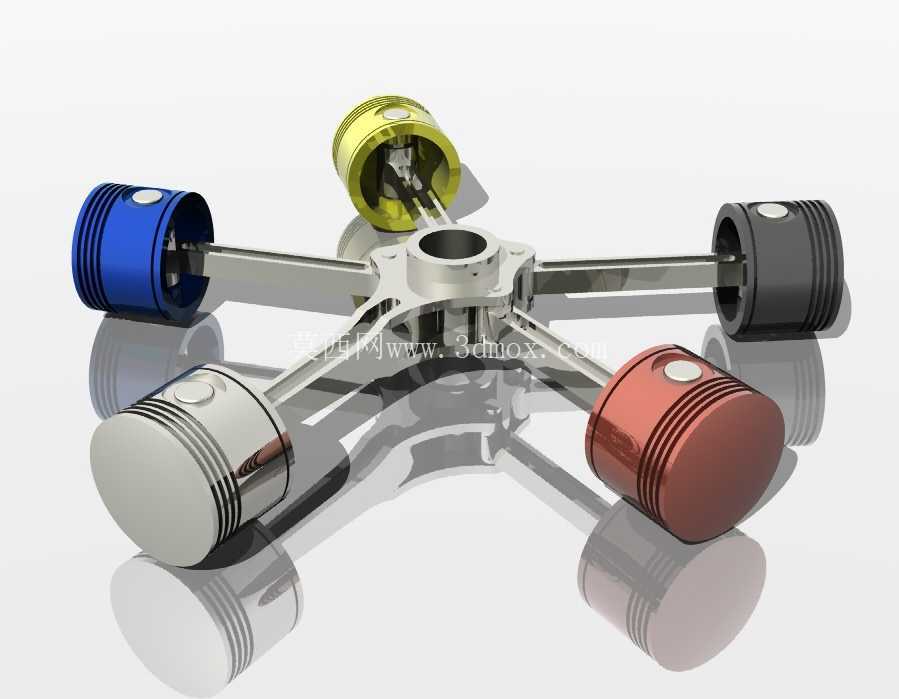

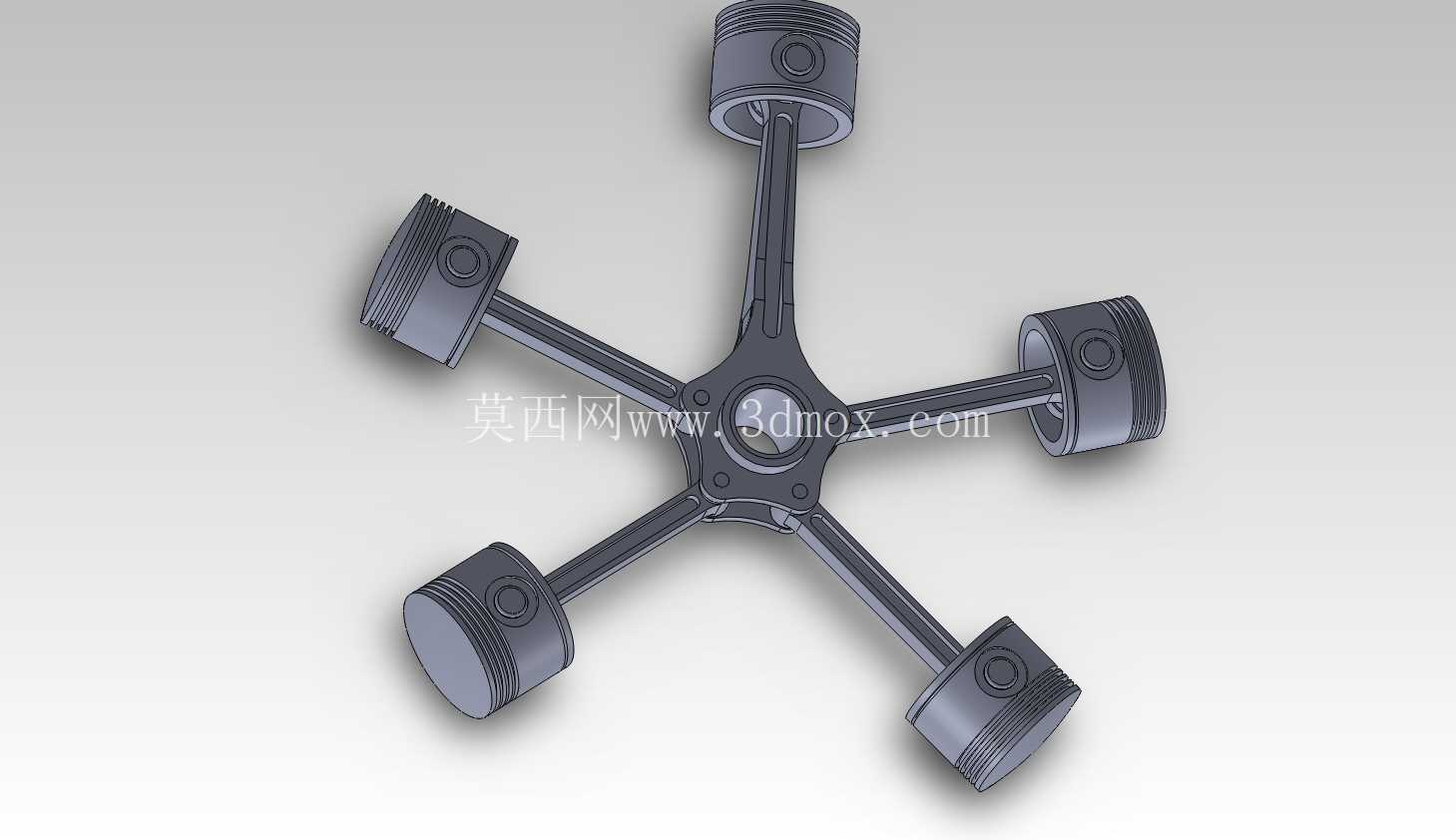

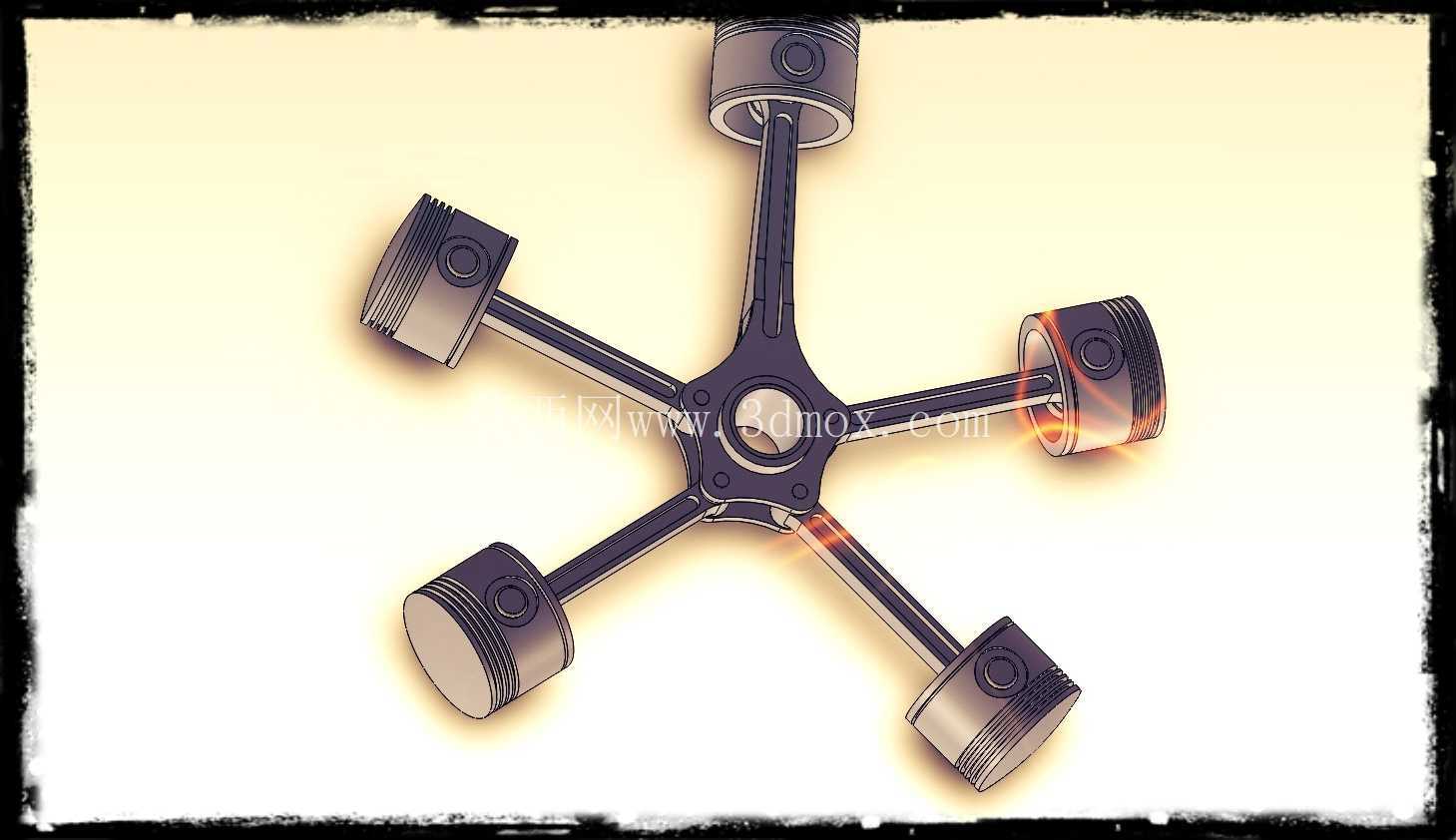

　　设计思路上，这套结构优先考虑了径向布局的动平衡特性，五组连杆活塞沿中心圆周方向均匀72度排布，往复运动件的质量经过统一配平，运转过程中各方向的惯性力能够在中心位置相互抵消，不需要额外加装大尺寸的平衡轴结构就能实现较好的振动控制；杆身的过渡位置全部采用大圆角处理，避免应力集中带来的疲劳断裂风险，大小端的衬套安装位预留了足够的过盈配合余量，保证衬套压装后不会在交变载荷下出现松转问题；活塞的销座位置做了加强筋设计，承受燃气做功带来的冲击载荷时不会出现销座开裂问题。

　　从安装边界来看，这套组件的整体外接圆轮廓由活塞外止点位置决定，所有活塞运动到外止点时，活塞顶面处于同一圆柱面内，适配的气缸套安装位置需要沿中心径向均匀排布，相邻气缸的中心夹角保持72度，中心曲柄的回转半径与连杆长度的比值经过匹配，控制活塞侧推力在合理范围内，避免活塞裙部磨损过快；连杆大端的铰接孔与中心曲柄销的配合间隙需要控制在合理公差带内，既要保证润滑油膜的形成，又要避免间隙过大带来的敲击异响；活塞销与连杆小端、活塞销座的配合采用全浮式设计，工作过程中活塞销可在孔内缓慢转动，保证磨损均匀，延长部件使用寿命。这类径向连杆组件在装配过程中需要注意各连杆的安装相位，必须严格按照排布顺序装配，避免出现连杆干涉问题，同时所有往复运动件需要按重量分组装配，保证同一台设备上的连杆活塞重量差控制在允许范围内，减少运转过程中的不平衡振动。
