多向移动承载麦克纳姆机械轮结构设计

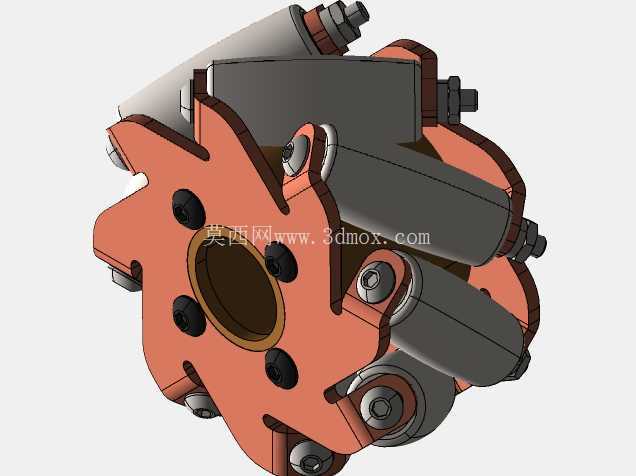

　　从实际功能层面看，轮体的核心承载基体为中心星型法兰结构，法兰中心设置的通孔为驱动轴安装位，孔内预留的轴肩定位面可保证轮体与驱动输出轴的同轴度，避免高速运转时出现径向跳动；法兰周向均匀分布的六个安装凸台通过内六角螺栓与外侧的辊轮支架固连，每个支架上独立安装一个可绕自身轴线自由转动的包覆式辊轮，辊轮的外轮廓母线与轮组整体的理论外圆完全重合，保证轮组在任意转动角度下都至少有两个辊轮与接触面保持贴合，避免移动过程中出现颠簸或载荷突变。这款轮体结构的核心应用场景集中在需要平面内全向位移的智能移载设备上，常见于车间内窄通道物料转运AGV、立体库接驳台移动机构、精密设备对位调整平台这类对移动灵活性有极高要求的工况，区别于传统差速轮只能实现前进后退、大半径转向的移动逻辑，该轮组可在不改变自身朝向的前提下完成横向平移、斜向移动、原地零半径回转等动作，能大幅压缩设备运行所需的通道空间，提升狭小作业区域内的移载效率。

　　设计过程中首先要确定的是辊轮的偏置角度，常规全向移动场景下采用45度偏置角，可通过四个同规格轮组的不同转速、转向组合，合成平面内任意方向的移动矢量；辊轮内部采用双深沟球轴承支撑，可同时承受径向载荷与少量轴向窜动力，轴承两侧设置接触式密封圈，避免车间内的粉尘、金属碎屑进入辊轮转动副造成卡滞；辊轮外层采用聚氨酯材质包覆，邵氏硬度控制在85A左右，兼顾承载能力与接触摩擦力，同时不会对环氧地坪、钢板地面造成过度划伤。

　　安装边界层面，轮组中心法兰的安装孔采用圆周均布设计，可适配市面上绝大多数标准伺服减速电机的输出法兰，安装时需保证四个配套轮组的辊轮偏置方向呈对称布置，避免出现运动解算偏差；轮组的整体径向尺寸需根据设备的离地间隙要求选型，轮体上方预留的安全间隙不小于10mm，避免设备过坎或承载变形时轮体与设备底盘发生剐蹭；单轮的额定静载荷按照辊轮数量平均分配，选型时需按照设备总重量的1.5倍安全系数核算单轮承载上限，避免长期过载造成辊轮支架变形或螺栓断裂。

　　结构细节上，每个辊轮的支架都设置了微量调整间隙，可通过支架与星型法兰之间的薄垫片调整辊轮的外圆跳动量，将整体端面跳动控制在0.1mm以内，保证设备高速移动时的平稳性；辊轮的转轴采用卡簧轴向定位，便于后期磨损后的快速更换，无需拆解整个轮组即可完成单个辊轮的维护作业；中心法兰的材质选用45号钢调质处理，表面做发黑防锈处理，辊轮支架采用高强度铝合金压铸成型，在保证结构强度的前提下尽可能降低轮组自身的转动惯量，提升驱动响应速度。实际应用中，这类轮组对接触面的平整度有一定要求，不适用于存在较大凸起、凹坑或大量碎石杂物的户外路面，更适合平整的室内工业场景；轮组的驱动转速一般不超过120rpm，过高的转速会放大辊轮的加工误差带来的振动，影响移动定位精度；在做对位精度要求较高的设备设计时，可在轮组旁侧配套辅助随动支撑轮，进一步降低轮组受压变形带来的高度差，保证设备台面的水平度。
