圆角矩形跟随标识牌压铸结构设计

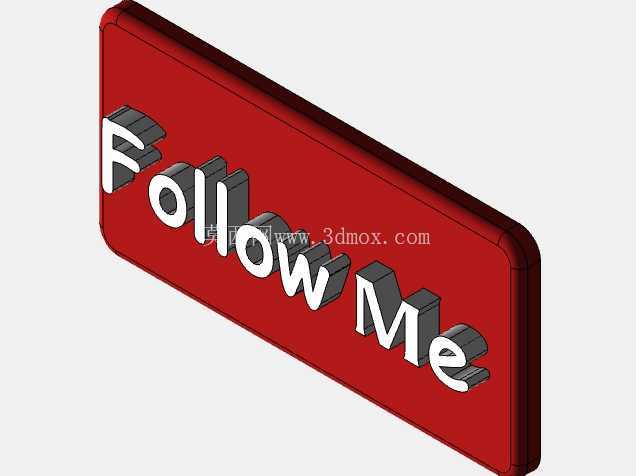

　　这款标识构件的压铸结构设计，最初是针对车间工位指引、设备状态提示场景的落地需求展开的，在生产现场的流转过程中，这类醒目的提示标识需要兼顾耐磕碰、易识别、安装便捷的多重属性，因此在结构选型阶段就确定采用压铸一体成型的工艺路线，避免拼接结构带来的缝隙积灰、边角易磕碰掉漆的问题。从实际使用场景出发，这类标识构件常被安装在设备操作侧旁、工位通道转角、仓储区域分界处，日常会接触到车间内的切削液飞溅、工件剐蹭、日常清扫的水流冲刷，因此结构设计上特意将外轮廓做了全周R8的圆角过渡，既消除了压铸成型时的锐角应力集中点，也避免安装和使用过程中锐角划伤操作人员的风险，同时圆角过渡的结构在压铸充型阶段能让金属液流更平稳地填充型腔远端，减少冷隔、缺料的成型缺陷。

　　构件的主体承载面做了内凹0.5mm的沉台设计，这个沉台的边界同样做了R2的圆角过渡，一方面是为后续粘贴反光标识、印刷提示文字预留出定位基准，避免标识粘贴时出现偏移，另一方面沉台结构能在构件受到正面剐蹭时，让接触力先作用在周边的实体边框上，保护中间的标识层不被直接刮花，延长现场使用的寿命。在安装边界的考量上，这款构件的背部设计了两个对称的M4螺纹柱安装位，两个安装位的中心距设定为60mm，适配现场通用的角码、L型安装支架的孔位标准，不需要额外做支架打孔改造就能直接替换现场老旧的塑料标识牌；安装柱的根部做了R1.5的加强圆角，避免安装时拧紧螺丝的力矩导致安装柱根部断裂，同时安装柱的高度控制在8mm，既能保证螺丝啮合的足够牙数，也不会因为柱体过高导致压铸时内部缩孔影响结构强度。

　　从压铸工艺的设计逻辑来看，整个构件的壁厚做了均匀化处理，主体壁厚统一为2.5mm，没有出现壁厚突变的结构，避免压铸成型后因为冷却速率不一致导致的构件翘曲变形；构件的侧边设计了1度的脱模斜度，既方便压铸生产时的顺利脱模，也不会因为斜度过大导致构件安装后和安装面之间出现明显的缝隙。在实际的功能验证阶段，这款结构的抗冲击性能可以承受1kg的钢球从0.5m高度坠落的冲击而不出现开裂，完全满足生产现场的日常使用强度；表面的平整区域经过喷砂处理后可以直接做喷塑或者阳极氧化处理，不需要额外的打磨工序，减少后续表面处理的加工成本。

　　另外在结构的细节处理上，构件的背部四周做了0.3mm的溢料槽设计，压铸时多余的飞边会集中在溢料槽位置，后续去飞边的工序只需要沿着溢料槽修整即可，不需要对整个构件边缘做反复打磨，能有效提升批量生产的加工效率。针对不同的安装场景，这款结构的安装位还预留了拓展空间，如果需要采用背胶安装的方式，只需要将背部的螺纹柱结构替换成平整的背胶粘贴面即可，不需要修改主体的外轮廓和标识承载区域的结构，具备一定的结构通用性，能适配墙面安装、设备立面安装、支架悬挂安装等多种现场安装需求。
