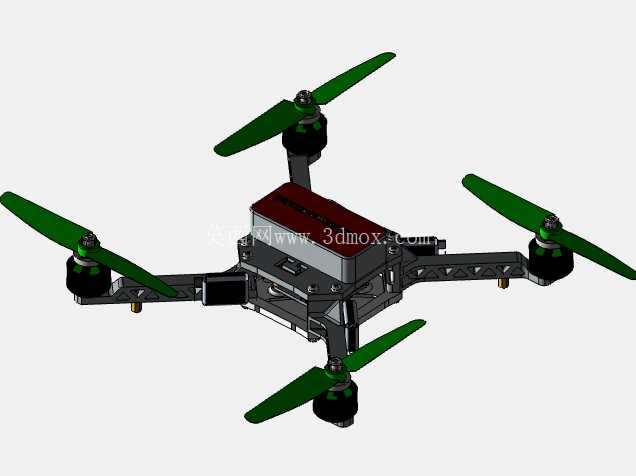

紧凑型四轴无人机轻量化结构设计方案

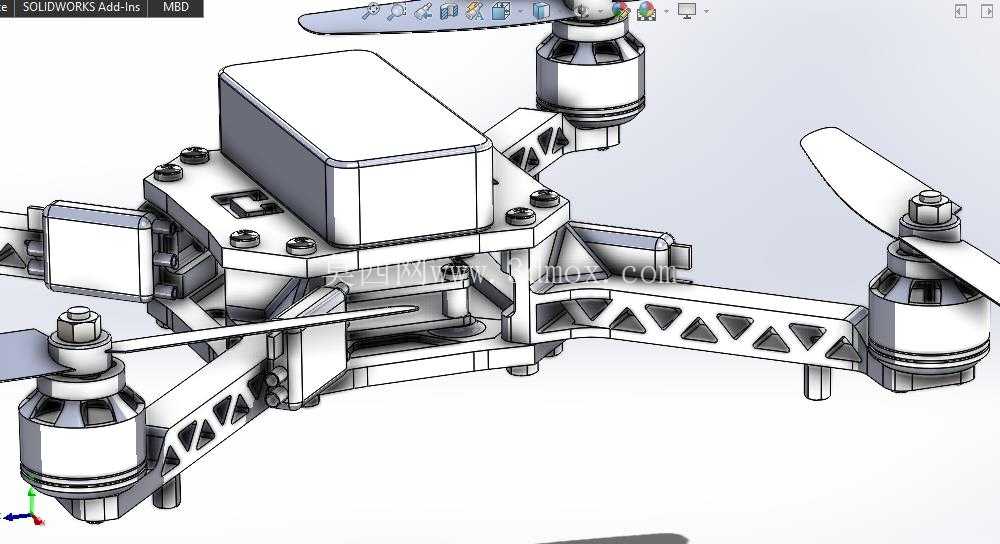

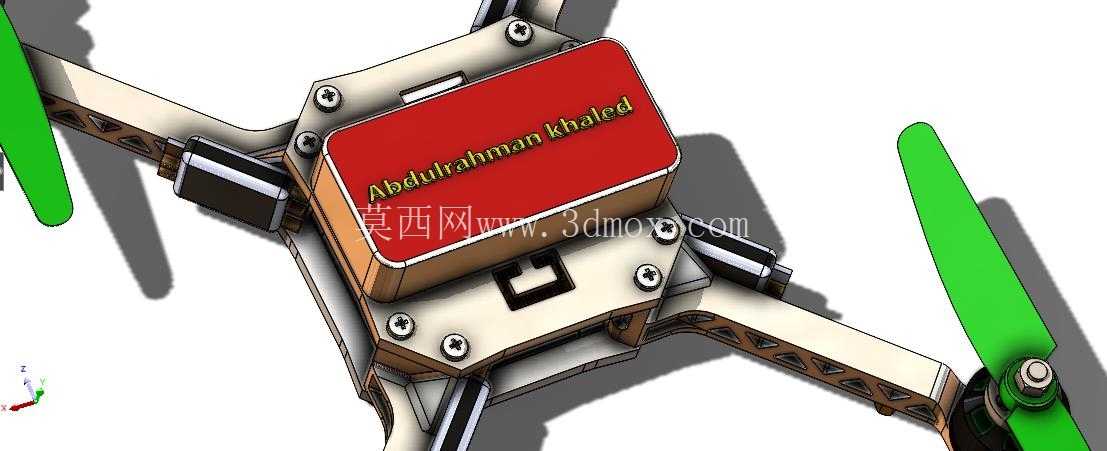

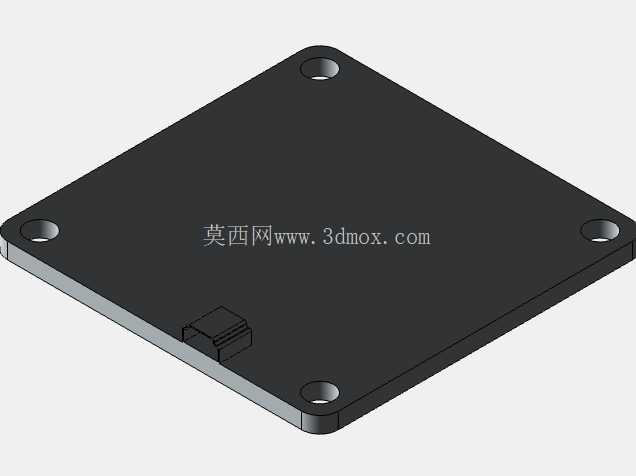

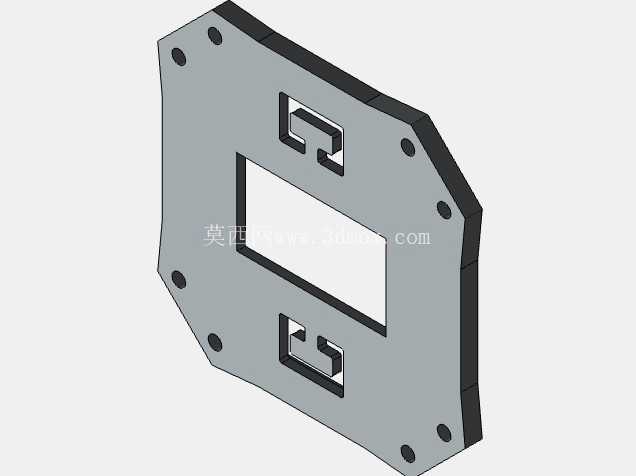

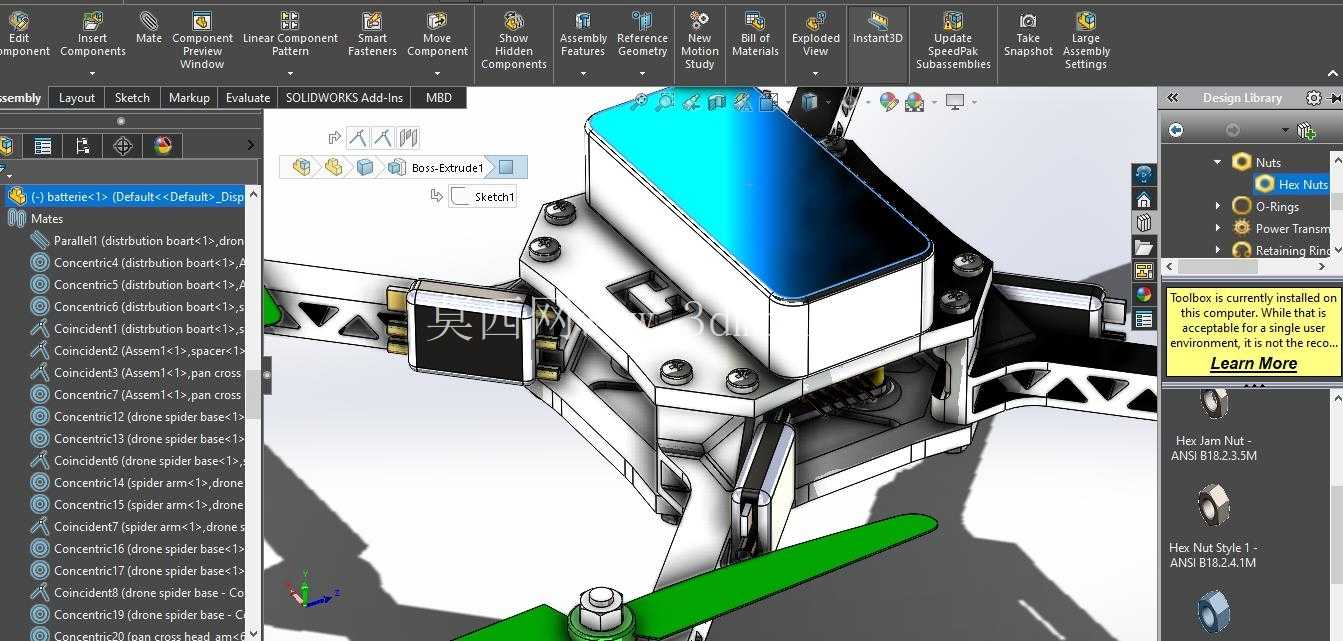

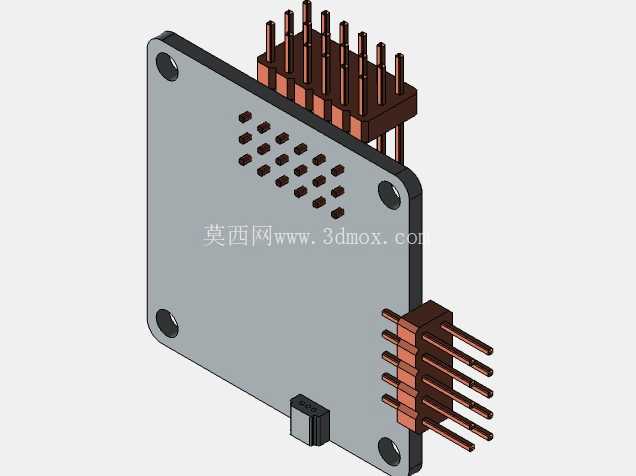

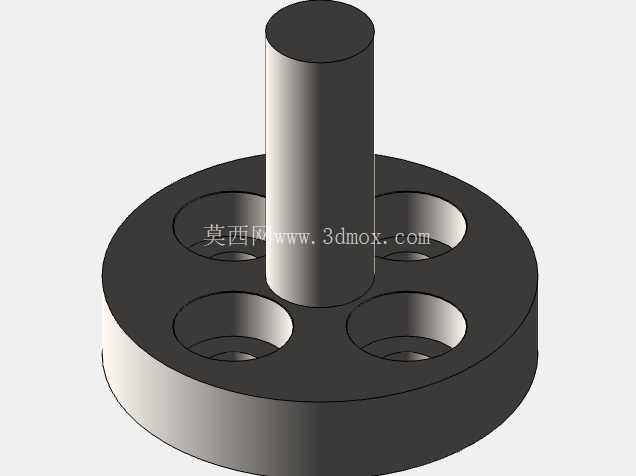

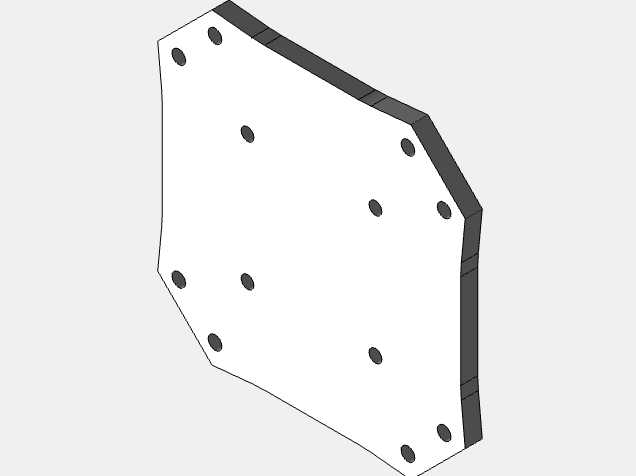

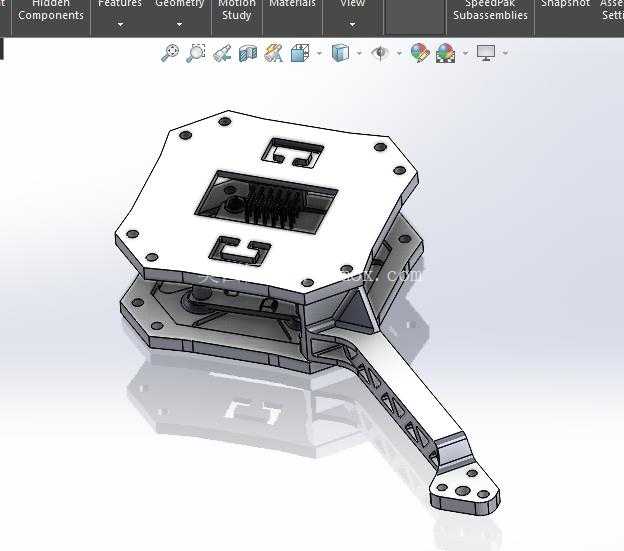

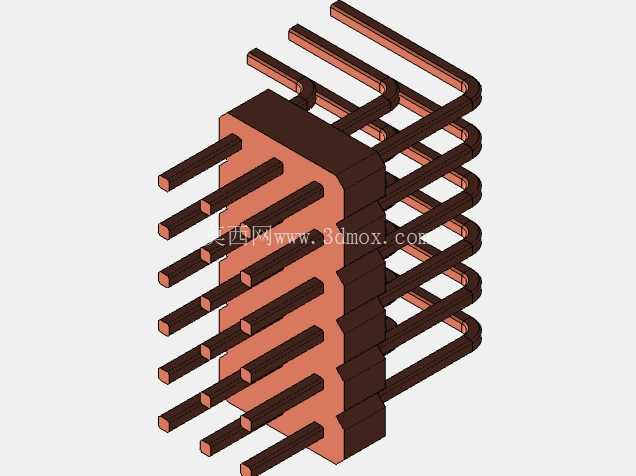

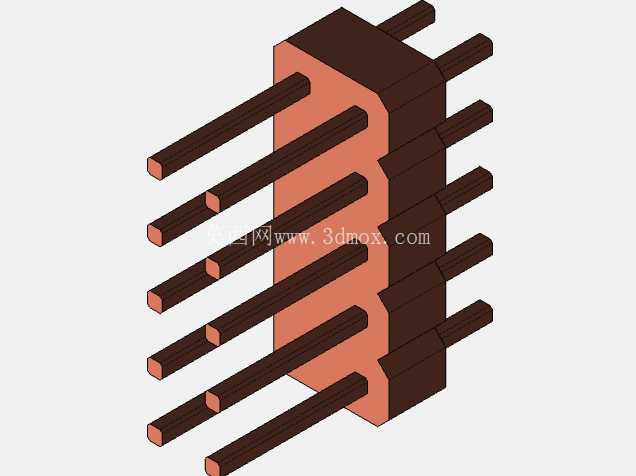

这款四轴飞行设备的结构设计，核心围绕小载荷近景作业场景的实际需求展开，日常可适配室内巡检、小范围航测、轻量载荷挂载等使用场景，整体框架采用镂空式筋条布局，在保证结构刚性的前提下尽可能降低自重，避免不必要的材料冗余带来的续航损耗。从结构布局来看，中央舱体采用一体化围合式设计，可直接容纳飞控板、电调、电池组等核心电子元件，舱体上盖与下框架的连接采用内嵌式螺栓固定，安装位预留了0.2mm的装配公差，既可以保证合模后无明显缝隙，也能抵消日常飞行振动带来的连接位松动风险。机臂与中央框架的连接位做了三角加强筋处理，避免飞行过程中电机高速转动带来的共振传导到中央舱体，影响飞控传感器的采集精度，每个机臂末端的电机安装座预留了标准的孔位间距，可适配同规格的无刷电机安装，安装面做了0.1mm的平面度处理，保证电机安装后轴体垂直，减少飞行过程中的动力损耗。

设计过程中优先考虑了装配与维护的便捷性，所有连接螺栓均采用统一规格的标准件，无需特殊工具即可完成整机拆装，中央舱体内部预留了走线槽位，可将电调信号线、电源线规整收纳在槽内，避免飞行过程中线材晃动干扰传感器，也减少了风阻带来的飞行稳定性影响。起落架部分采用弧形弹性结构设计，在降落接触地面时可通过自身形变吸收冲击能量，避免硬着陆带来的框架变形或电子元件震损，起落架与机臂的连接位采用快拆结构，可根据实际使用场景快速更换不同高度的起落架，适配下方挂载不同尺寸的任务载荷。

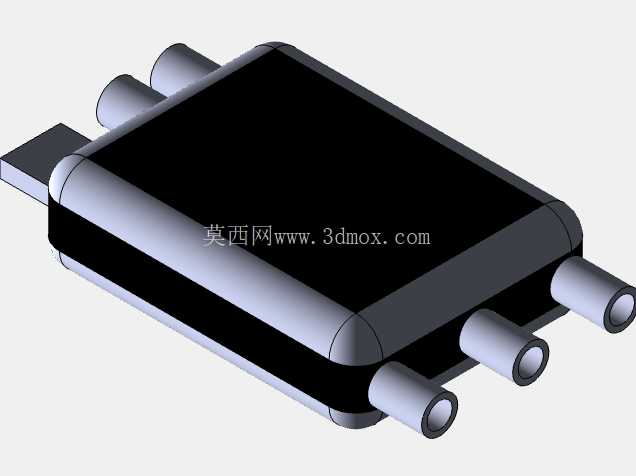

从安装边界来看，整机对角线轴距控制在紧凑型尺寸区间，可适配常规的便携收纳包携带，中央舱体的内部净空尺寸可容纳常规规格的锂聚合物电池，电池仓预留了防滑卡扣位，可避免飞行过程中电池移位影响整机重心。机臂的截面采用异形薄壁结构，在保证抗弯抗扭强度的同时，尽可能降低迎风面积，减少飞行过程中的风阻影响，每个机臂上的ESC安装位预留了散热间隙，可保证电调在持续大油门输出时的散热效率，避免过热导致的动力输出异常。

结构设计阶段针对不同部位的受力特性做了差异化的壁厚处理，电机安装座、机臂连接位等应力集中区域做了局部加厚，非受力区域则采用薄壁加筋的布局，在控制整体重量的同时保证结构强度满足飞行需求，整机重心严格控制在中央舱体的几何中心位置，所有元件的安装位都围绕重心对称布局，减少飞行过程中的姿态调整补偿量，提升飞行稳定性与续航表现。设备的上盖表面做了平滑过渡处理，没有突兀的凸起结构，可减少飞行过程中的紊流产生，机臂与中央框架的连接位置做了圆弧过渡，避免应力集中导致的结构断裂风险，日常使用中即使发生轻微的碰撞，也能通过结构的微小形变吸收冲击力，不会出现直接断裂的情况。

针对实际作业中的挂载需求，中央舱体底部预留了通用挂载接口，可快速安装摄像头、小型抛投器等任务载荷，接口位置与整机重心重合，挂载载荷后不会出现明显的重心偏移，无需额外调整飞控参数即可正常飞行。整个结构的所有棱角位置都做了倒角处理，既可以减少飞行过程中的应力集中，也能避免装配和使用过程中尖锐棱角划伤操作人员，框架的镂空位置经过尺寸优化，不会出现手指误伸入碰到转动螺旋桨的风险，兼顾了使用安全性与结构轻量化的需求。
