多旋翼无人机主体机架压铸结构设计

项目分类:无人机 发布时间:2026-06-29 ID:1190180
  • 多旋翼无人机主体机架压铸结构设计
  • 多旋翼无人机主体机架压铸结构设计
  • 多旋翼无人机主体机架压铸结构设计
  • 多旋翼无人机主体机架压铸结构设计
  • 多旋翼无人机主体机架压铸结构设计
  • 多旋翼无人机主体机架压铸结构设计
  • 多旋翼无人机主体机架压铸结构设计

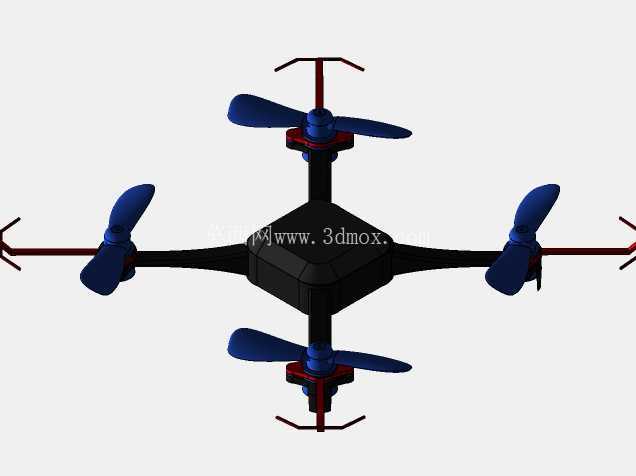

这款多旋翼无人机的主体机架采用一体化压铸成型思路设计,核心围绕低空航拍、小型物资投送、园区巡检这类日常作业场景的实际需求展开,在结构强度与自重控制之间做了多轮权衡。从实际作业场景来看,这类小型无人机常需要在楼宇间、林带上方这类存在紊流的空域执行任务,机架既要承受电机高速运转带来的持续振动,还要应对突发阵风带来的瞬时冲击,同时还要尽可能降低自重来提升有效载荷与续航表现,这也是设计阶段优先选择压铸工艺成型主体结构的核心原因。

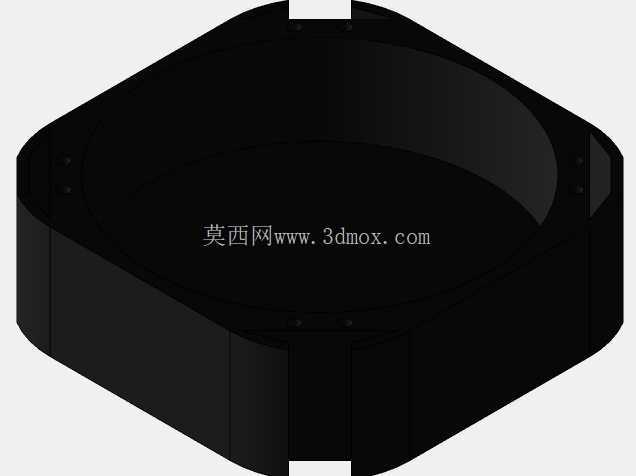

从功能特性上看,该主体结构整合了机臂安装位、电池舱容纳腔、飞控模块安装平台三个核心功能区域,没有采用常见的拼接式机架方案,而是将核心承力部分做成一体化的壳体结构,减少了紧固件的使用数量,也降低了拼接缝隙带来的结构应力集中问题。机臂与主体的连接位置做了局部加厚处理,内部预设了走线槽,动力线与信号线可以从壳体内部穿行,避免飞行过程中线材外露受到气流拉扯或者被桨叶剐蹭。电池舱的腔体尺寸匹配常规的3S到4S航模锂电池规格,侧壁预留了防滑卡扣的安装槽,不需要额外加装固定绑带就能实现电池的快速拆装,同时腔体边缘做了导流斜面,雨天作业时落在机架上的积水可以顺着斜面快速排出,不会在舱内积存腐蚀电路接插件。

设计思路上没有追求过度的轻量化而削减承力部位的壁厚,主体壳体的基础壁厚控制在1.8mm,机臂连接座、飞控安装平台这些受力集中的区域,壁厚逐步过渡到3.2mm,避免壁厚突变带来的压铸成型缺陷,也让整个机架的受力传递更加均匀。飞控安装平台的平面度控制在0.1mm以内,表面预留了M3规格的标准安装孔位,孔位间距兼容市面上主流的开源飞控与商业飞控模块,不需要额外做转接板就能直接安装。机架的整体外轮廓做了八边形切角处理,相比正圆形的机架,在收纳时可以减少占用空间,同时切角位置刚好对应机臂的安装方位,组装时可以快速对位,降低装配出错的概率。

从安装边界来看,该机架适配2204到2207规格的无刷电机,机臂安装位的中心距设计为220mm,支持5到6英寸规格的螺旋桨安装,不会出现桨叶打机架的问题。机架底部预留了10mm高度的起落架安装螺孔,可以搭配常规的航拍云台或者小型抛投机构使用,安装孔位采用通用的20mm间距标准,兼容市面上多数第三方挂载配件。壳体顶部预留了GPS模块的安装凸台,凸台位置高于机架上表面5mm,可以减少机身金属部件对GPS信号的屏蔽,同时凸台内部做了密封槽,安装GPS模块后可以达到IP54级别的防尘防水能力,满足小雨天气下的作业需求。

在压铸工艺的适配设计上,所有的转角位置都做了R1.5以上的圆角过渡,避免压铸过程中出现应力开裂,同时壳体的脱模斜度控制在1.5度,既方便压铸生产时的脱模,也不会影响后续安装配件的配合精度。内部的加强筋采用交错布局,筋位厚度为基础壁厚的0.6倍,避免压铸时出现缩孔缺陷,同时筋位的走向顺着飞行时的受力方向布置,进一步提升机架的抗扭刚度,在做急转、急停这类大机动动作时,机架不会出现明显的形变,保证飞控传感器的采集数据稳定,不会因为机架形变导致飞行姿态判断出错。

实际使用过程中,这种一体化压铸的机架相比碳板拼接的机架,维护成本更低,出现轻微碰撞时不会像碳板那样出现分层断裂的问题,小的形变可以通过外力校正后继续使用,同时压铸壳体的阻尼特性更好,能够过滤掉一部分电机运转带来的高频振动,减少飞控的减震负担,也能让航拍画面的果冻效应更轻。机架的表面不需要做额外的打磨处理,压铸成型后经过简单的喷砂氧化就可以直接使用,批量生产时的一致性更好,不会出现拼接机架因为装配公差导致的机臂角度偏差问题,每台机架的动力输出对称性都能得到保证,降低飞行调试的难度。
