两米翼展固定翼FPV天空观察无人机结构

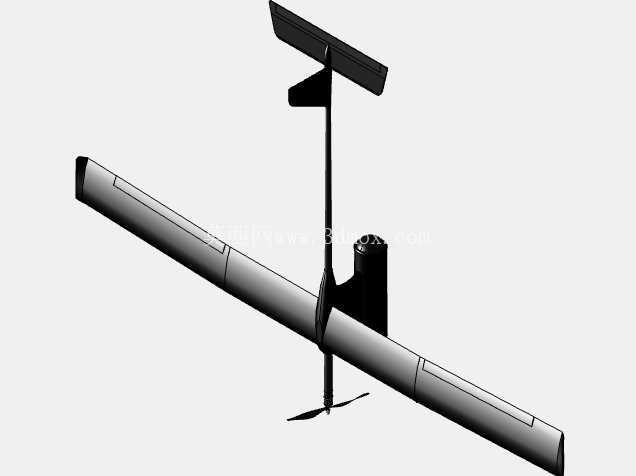

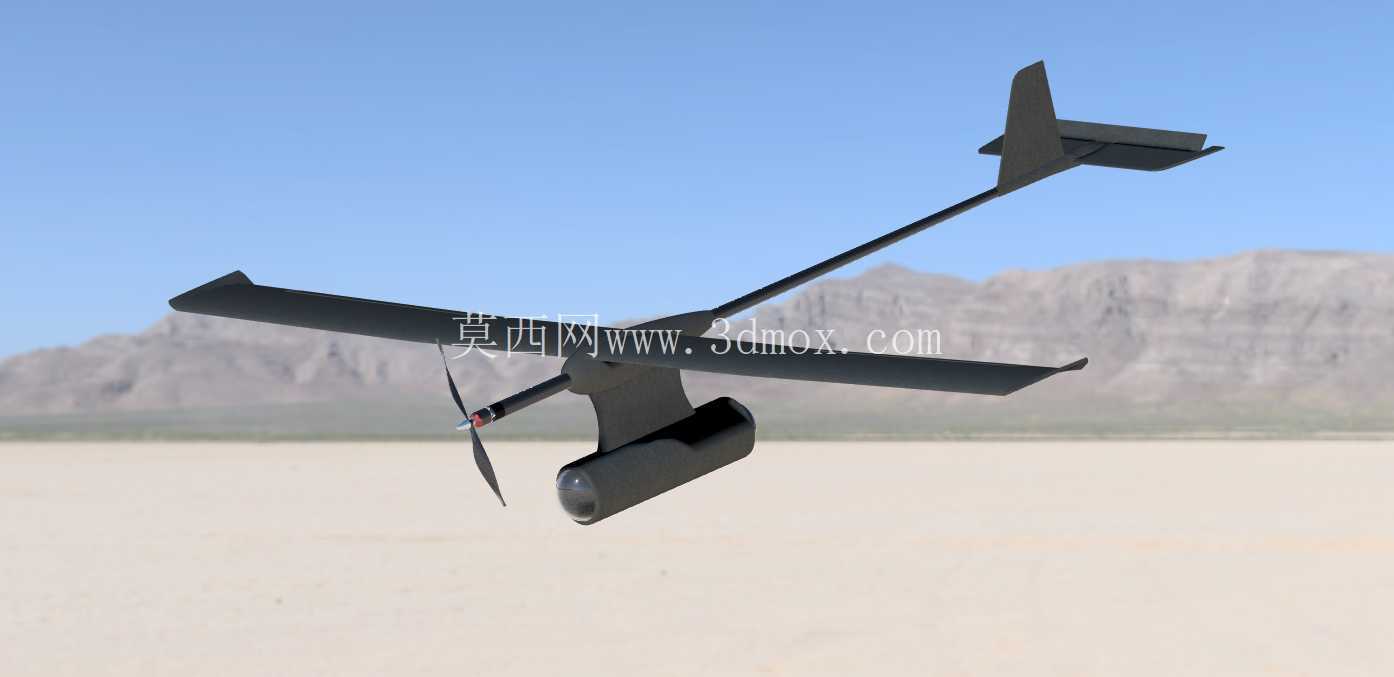

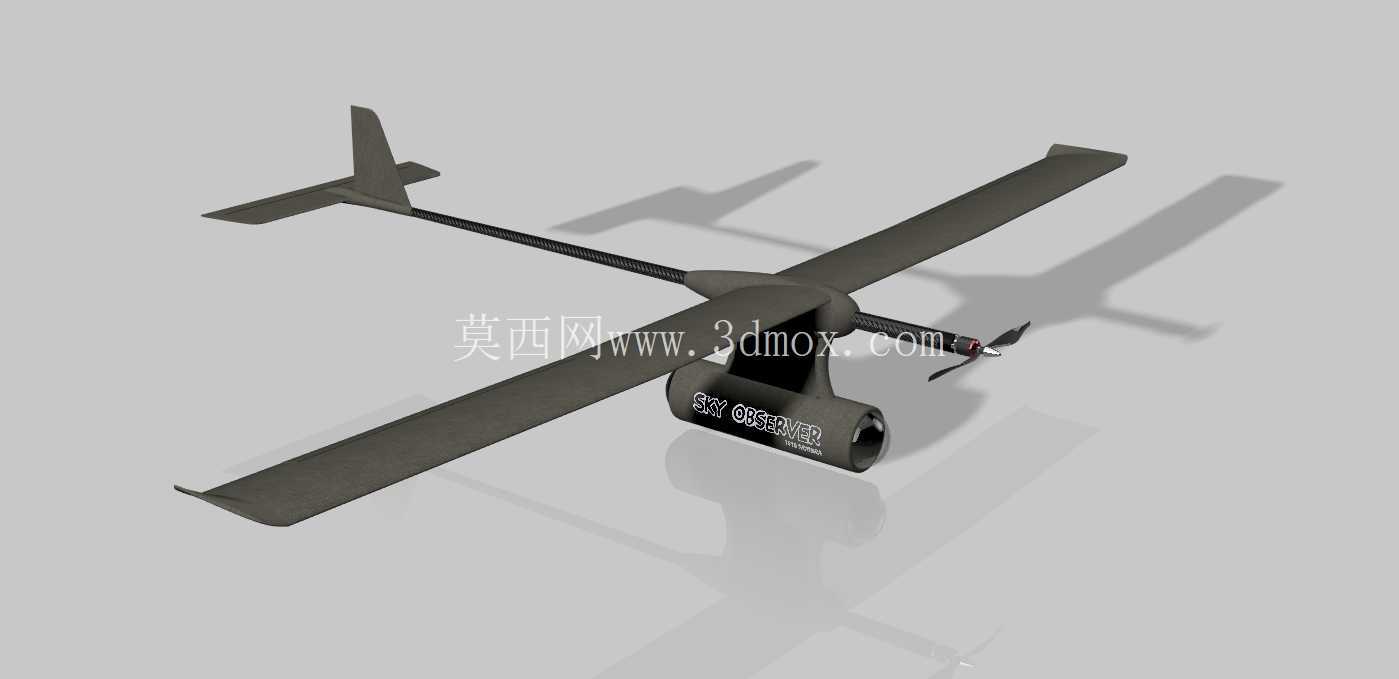

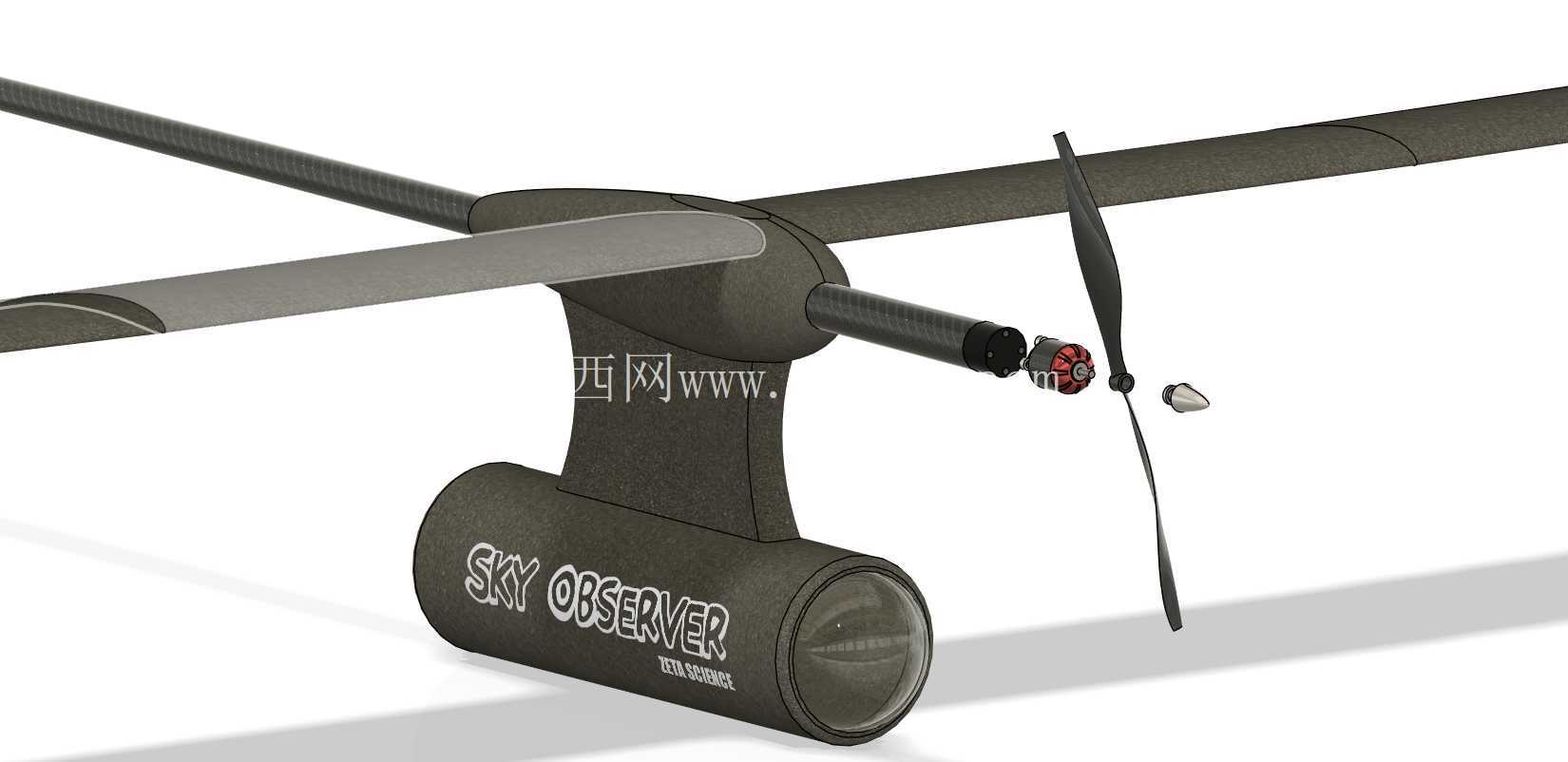

　　这款翼展2米的固定翼FPV飞行器，核心定位是低空长航时目视外场景观察作业，可搭载轻量化图像采集载荷完成小范围区域的巡查、地貌观测、固定航线巡检类任务，相比多旋翼构型，固定翼布局的滑翔效率更高，同等电池容量下可覆盖更大的作业半径，适合开阔无密集障碍物的郊野、平原、丘陵边缘区域使用。从结构设计逻辑来看，整机采用尾撑杆式常规布局，将动力单元前置、尾翼组件通过两根平行碳纤维撑杆与主机身连接，这种设计能够在保证尾翼操纵力臂足够的前提下，大幅削减机身中段的结构重量，避免传统全长度机身带来的多余结构耗材，同时尾撑杆的受力路径直接，飞行过程中尾翼产生的俯仰、偏航操纵力矩可以通过撑杆直接传递到主机身的承力框架上，减少结构形变对操纵精度的影响。主机身采用一体化流线型整流设计，前部预留动力电机安装座，匹配11英寸规格螺旋桨，安装位做了电机座定位沉台，可适配常见的22系列、28系列外转子无刷电机，电机座后方设置电池舱与飞控设备安装空间，机身下部预留载荷挂载凸台，可固定轻量化运动相机或FPV第一视角摄像头，摄像头安装位做了倾角调节余量，可根据不同飞行速度下的迎角调整拍摄视角，避免飞行过程中画面被机头遮挡。

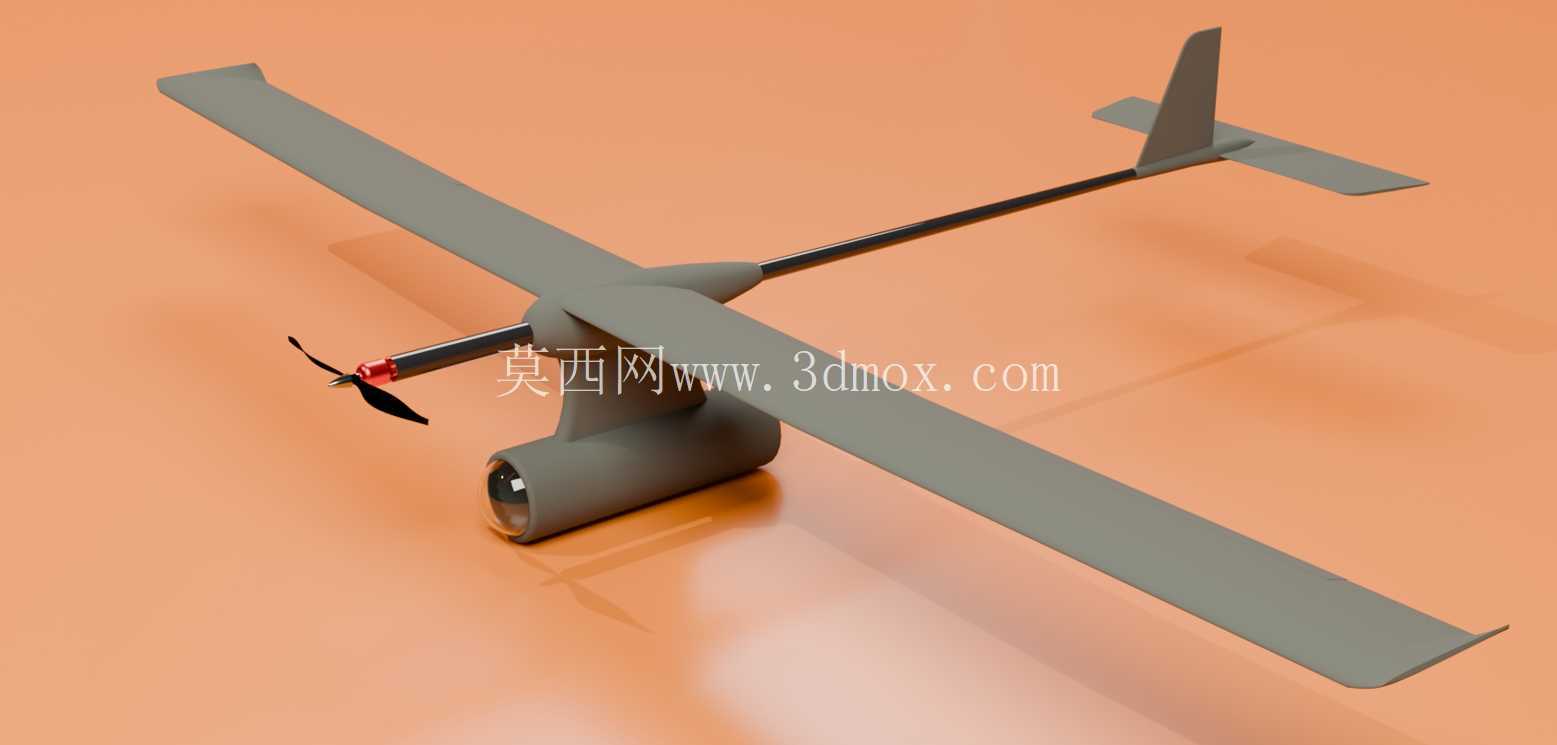

　　主机翼采用上单翼布局，翼型选用低速高升力平凸翼型，机翼根部与机身做了翼身融合过渡整流，减少翼根处的干扰阻力，机翼后缘设置副翼操纵面，通过连杆与舵机连接，可完成横滚方向的姿态控制；尾翼组包含垂直安定面、方向舵与水平安定面、升降舵，水平尾翼安装在垂尾根部两侧，尾翼操纵面的舵量预留了足够的偏转角度，既可以满足平稳巡航时的小幅度姿态修正，也能支持特技飞行时的大角度机动需求。整机的螺旋桨配套设计了专用锁紧螺母结构，可避免飞行过程中螺旋桨因震动出现松脱，机翼与尾撑杆的连接采用快拆式定位结构，拆解后可放入长度1米以内的收纳箱，方便外场作业携带，组装时仅需对准定位孔插紧即可完成机翼固定，无需额外工具辅助。

　　从安装边界来看，整机空载重心设计在机翼弦长30%位置，挂载载荷后允许重心在28%-35%弦长范围内调整，不会明显影响飞行稳定性；机身内部的设备安装空间尺寸可容纳常规规格的FPV图传发射机、飞控板、GPS模块与3S-4S规格的锂聚合物电池，设备安装位预留了走线槽，可将电源线、信号线规整收纳，避免飞行过程中线材晃动干扰操纵连杆运动。机翼的翼尖做了小幅上翘设计，能够降低翼尖涡流带来的诱导阻力，提升低速飞行时的升阻比，在30公里每小时的巡航速度下即可维持稳定平飞，失速速度较低，外场起降仅需十余米的平整路面或草地即可完成滑跑起飞，也可通过手抛方式完成起飞，降落时可采用滑跑降落或者腹部擦地降落的方式，机身腹部做了加厚耐磨处理，擦地降落时不会轻易损伤内部设备。

　　整机的结构受力点均做了局部加厚，比如电机安装座、机翼与机身连接位、尾撑杆固定座、起落架（若选配）安装位这些在起降、飞行过程中受力较大的位置，都设置了加强筋结构，在控制整体重量的前提下提升结构强度，能够承受常规飞行中的机动过载与轻微降落冲击。副翼、升降舵、方向舵的操纵舵机均埋入对应翼面或机身结构内部，舵机臂与操纵连杆的连接位置做了间隙补偿设计，可抵消温度变化带来的结构轻微形变，避免舵面出现卡滞或者虚位过大的问题。机身头部的螺旋桨后方设置了整流罩，能够梳理螺旋桨后的紊乱气流，减少气流直接冲击机身前部带来的阻力，同时整流罩可快速拆卸，方便调整电机安装角度或者更换螺旋桨。
