压铸模具配套三齿轮扑动传动结构

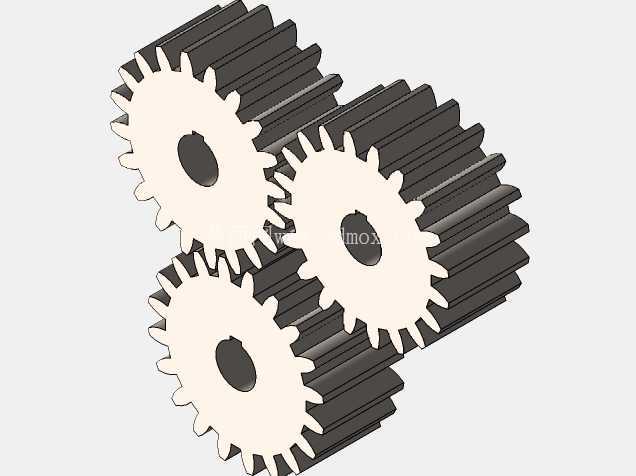

这套三齿轮啮合的扑动传动结构，主要配套在中小型卧式冷室压铸机的模具侧抽芯与往复扑动工位上，在铝合金压铸件的批量生产场景中承担周期性往复动作的动力传递职能，替代传统的连杆式扑动结构，解决原有结构占用模架空间大、传动行程调整灵活性差、长期运行磨损后间隙补偿困难的问题。从实际工况适配来看，这套结构可以直接安装在压铸模动模侧的安装基面上，不需要额外改动模架的原有冷却水通道与顶出杆排布，三个圆柱直齿轮采用平行轴排布方式，中心距按照标准模数齿轮的啮合间隙要求设计，齿侧间隙控制在0.02-0.04mm区间，既可以避免压铸生产过程中模温升高带来的齿轮热胀卡滞问题，也能保证往复扑动过程中传动回程差控制在允许范围内，不会因为间隙过大导致扑动动作到位精度不足，影响压铸件的成型尺寸稳定性。

设计过程中优先考虑了压铸生产现场的维护便利性，三个齿轮的轴孔均采用统一规格的键槽连接方式，配套的轴承安装位尺寸与模架常用的深沟球轴承规格完全匹配，现场维护更换时不需要单独定制非标配件，齿轮的齿宽按照传递扭矩的需求做了等宽设计，齿部没有做额外的减重孔，避免压铸生产过程中铝屑、脱模剂残留进入齿轮啮合区域造成卡滞，齿轮端面与安装座之间预留了0.5mm的间隙，既可以减少转动过程中的端面摩擦，也方便日常清理时用压缩空气吹除啮合区域的残留杂物。

从安装边界来看，整套传动结构的外轮廓尺寸适配300-500吨锁模力的压铸模安装空间，齿轮的中心高与模架上的扑动输出轴中心高完全对齐，输入端可以直接连接压铸机自带的液压摆缸或者伺服电机输出轴，不需要额外增加传动换向结构，传动过程中三个齿轮同时参与啮合，相比双齿轮传动结构，这套结构的输出端可以同时带动两个不同工位的扑动执行件，在一模多腔的压铸模具中可以同时完成两个侧抽芯或者排气阀的周期性扑动动作，减少模具上额外的动力元件布置，压缩模具整体的制造成本。

实际运行过程中，这套齿轮扑动结构的传动效率比传统连杆结构高15%左右，往复动作的行程一致性更好，不会因为连杆铰接点磨损出现行程衰减的问题，齿轮采用直齿设计也方便加工过程中用普通滚齿机完成齿部加工，不需要定制专用的成型刀具，加工成本更低，齿部的热处理硬度可以根据实际生产节拍调整，长期高速往复运行的工况下可以做表面淬火处理，低速重载工况下可以采用调质处理，适配不同压铸生产节拍的使用需求。结构的润滑点统一布置在齿轮轴的端面位置，日常维护时可以直接通过注油嘴向轴承与啮合齿面加注润滑脂，不需要拆开模具的防护盖板，减少现场维护的工作量，齿轮外侧的防护盖板采用快拆式设计，一旦出现齿面损伤或者异物卡滞的情况，可以在十分钟内完成盖板拆卸与齿轮更换，不会长时间占用压铸机的生产时间。

在结构受力层面，三个齿轮呈三角排布，中间的传动齿轮同时与上下两个输出齿轮啮合，受力可以通过两个输出轴的安装座均匀分散到模架基体上，不会出现单轴受力过大导致的轴变形问题，齿轮的轮毂厚度按照最大传递扭矩做了加强设计，键槽的位置避开了齿根的应力集中区域，长期承受交变载荷的情况下不会出现轮毂开裂或者键槽崩损的问题。这套结构除了在压铸模具上使用之外，也可以适配其他需要小行程周期性往复扑动动作的自动化工位，比如小型工件的表面清理工位、工装夹具的周期性压紧松开工位，只需要调整齿轮的模数与齿宽，就可以适配不同扭矩传递需求的使用场景，结构的通用性较强，不需要做大幅度的结构改动就可以移植到不同的设备上使用。
