四级啮合直齿齿轮扑动传动结构

这套四级啮合直齿传动结构，主要面向压铸模具配套的扑动动作执行场景设计，在压铸生产工序里，这类传动结构常被用于驱动模具抽芯机构的往复扑动动作，或是带动模具局部顶出组件完成规律性位移，替代传统的连杆式扑动结构，解决连杆结构在小空间内传动比受限、动作同步性差的问题。从实际应用场景来看，这类齿轮传动扑动机构多安装在压铸模具的侧装位，不需要额外占用模具上方的开模行程空间，适配中小型铝合金压铸件的生产模具，尤其是带有侧凹结构、需要多次往复抽芯动作的压铸件生产工位，齿轮啮合的传动方式能保证动作输出的同步性，不会出现连杆结构长期使用后铰接点磨损导致的动作滞后问题。

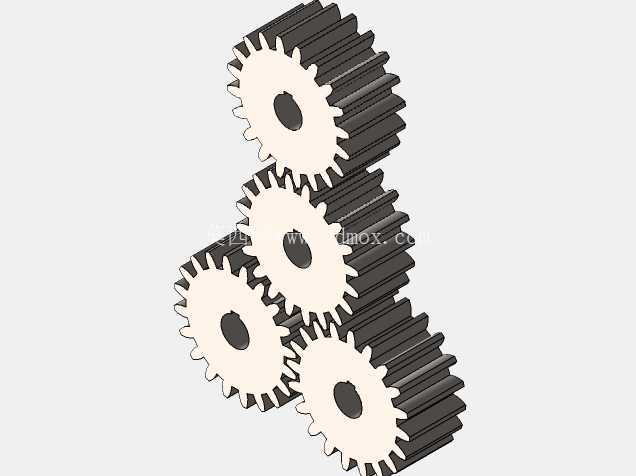

设计这套结构时，首先考虑的是安装边界的适配性，四个直齿轮采用错落堆叠的排布方式，相邻齿轮的中心距严格按照模数匹配的齿距计算，保证啮合侧隙控制在0.02-0.05mm的合理区间，既不会因为侧隙过大导致传动回程误差，也不会因为侧隙过小出现齿轮卡滞、运转磨损加剧的问题。四个齿轮的齿宽保持一致，轴向安装时通过轴肩定位，保证每个齿轮的啮合面完全对齐，避免出现偏载啮合导致的齿面局部磨损。齿轮的安装轴采用阶梯轴设计，轴径与齿轮内孔采用过渡配合，不需要额外的键连接就能传递额定扭矩，适合模具内部小空间的装配需求，装配时只需要从模具侧方的安装孔推入即可，不需要拆解模具主体结构，后期维护更换齿轮时也能快速拆装。

从功能特性来看，这套四级齿轮传动结构的传动比经过精准匹配，输入端连接外部驱动杆的直线往复动作时，能通过齿轮的啮合传动将直线动作转化为输出端的定角度扑动动作，输出端的扑动角度可以通过调整驱动杆的行程来控制，不需要更换齿轮就能适配不同抽芯行程的模具需求。齿轮采用直齿设计，相比斜齿结构加工难度更低，后期替换备件时不需要定制特殊齿形的配件，常规的线切割加工就能满足精度要求，适合模具车间的自制备件需求。齿轮的齿顶圆、齿根圆都做了微小的倒角处理，避免装配时齿尖磕碰损伤，也能减少啮合时的应力集中，提升齿轮的使用寿命。

在实际使用中，这套传动结构的安装面与模具本体的贴合面需要做平面度处理，平面度公差控制在0.02mm以内，保证齿轮安装后轴的垂直度符合要求，不会出现齿轮运转时的轴向窜动。齿轮的润滑采用模具专用的高温润滑脂，因为压铸生产时模具周边温度较高，普通润滑脂容易在高温下失效，高温润滑脂能保证齿轮啮合面在200℃以内的工作环境下持续润滑，减少齿面的磨损。这套结构的整体外轮廓尺寸控制在较小的范围内，安装时不需要在模具上开设过大的安装槽，不会影响模具本身的结构强度，四个齿轮的排布充分利用了模具侧方的闲置空间，不会和模具的冷却水道、顶杆孔发生位置干涉，设计时已经提前预留了冷却水道的避让空间，安装孔位也和常规压铸模具的侧装孔位通用，不需要对原有模具做大规模改造就能直接替换原有扑动机构。

从传动精度来看，四级齿轮的累计回程误差控制在0.1°以内，完全能满足压铸模具抽芯动作的精度要求，不会因为传动误差导致抽芯不到位、压铸件出现飞边或者卡模的问题。齿轮的材质推荐采用40Cr调质处理，齿面高频淬火硬度达到HRC45-50，既能保证齿面的耐磨性，又能保证齿轮芯部的韧性，承受扑动动作时的冲击载荷，不会出现断齿的问题。在装配时需要注意每个齿轮的轴向间隙，控制在0.01-0.03mm之间，间隙过大会导致齿轮运转时窜动异响，间隙过小会导致齿轮转动卡滞、温升过快。这套结构除了应用在压铸模具的扑动机构上，也可以适配其他需要小空间定角度往复传动的自动化工位，比如小型工装的夹紧动作驱动、检测设备的探头摆动驱动等场景，只需要根据实际负载调整齿轮的模数和齿宽就能适配不同的扭矩需求。
