多推进器框架式水下遥控作业潜器结构

这款水下遥控潜器的结构设计，核心围绕近岸浅水域的精细化作业需求展开，区别于大深度重载型潜器的框架逻辑，整体采用中心承压舱加外围开放式安装架的布局，优先平衡了水下机动性、搭载扩展性与结构易维护性的实际工程需求。从应用场景来看，该结构可适配内陆水库坝体检测、近海水产养殖区网箱巡检、浅水航道水下障碍物排查、小型水下构件辅助安装等多类工况，不需要配套大型收放设备，单人即可完成岸边或小型作业船的投放与回收，适配作业水域的深度覆盖从水面下0.5米到30米区间，完全覆盖常规民用浅水作业的深度需求。

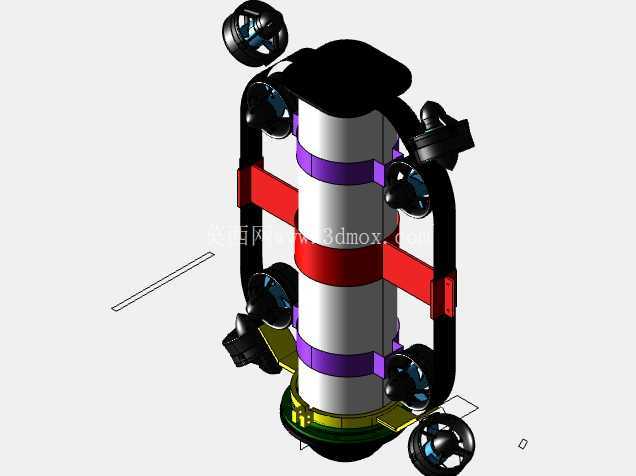

从功能特性来看，潜器采用多推进器全向布局，沿中心承压舱周向均匀布置6组推进单元，分别对应垂直升沉、水平前后、横向侧移以及航向偏转的动力输出，相比传统四推进器布局，在存在横向水流扰动的水域中，能够更精准地保持悬停姿态，不会因为侧流冲击出现位置偏移，适配需要定点停留的水下检测、近距离拍摄类作业。中心承压舱采用分段式圆柱密封结构，舱段之间采用径向密封圈加轴向压合的密封形式，既能够满足浅水压力下的密封可靠性，也方便后期拆解更换内部的控制模块、电池组与传感单元，不需要整体拆解外部框架即可完成核心舱段的维护。外围的开放式安装框架采用镂空式设计，一方面能够降低潜器在水中行进的迎流阻力，减少推进动力的无效损耗，另一方面框架上预留了多组标准化安装位，可根据作业需求快速搭载水下摄像头、小型机械夹持器、水质检测传感器、声呐探测头等不同功能模块，不需要重新改动主体结构即可完成作业功能切换。

设计思路上，整体结构优先做了重心与浮心的匹配调校，将密度较大的电池组、推进器驱动模块布置在承压舱的下半段，将浮力材料填充在承压舱上半段与框架上部区域，使得潜器在无动力状态下能够自动保持正浮姿态，即使出现动力中断的故障情况，也能依靠自身浮力缓慢上浮至水面，避免设备沉底丢失。所有推进器的安装支架都采用快拆式连接结构，单个推进器出现缠绕、损坏时，不需要拆解整体框架，仅需松开两颗固定螺钉即可完成推进器的更换，适配野外作业现场的快速维修需求。框架外侧的红色绑带结构为应急提携与固定结构，在岸上搬运时可直接通过绑带提携潜器，在作业船甲板放置时，也可通过绑带将潜器快速固定在甲板支架上，避免船体晃动造成设备磕碰。

从安装边界与尺寸控制来看，潜器主体最大外径控制在200毫米以内，整体含推进器的最大外轮廓直径不超过450毫米，高度控制在600毫米以内，整体空气中重量控制在12公斤以内，能够顺利穿过常规水工建筑的排水孔、养殖网箱的框架间隙，进入狭窄空间完成检测作业。承压舱的端盖采用快开式锁紧结构，开启端盖的操作时间不超过1分钟，方便作业前快速检查内部电池电量、连接存储设备，作业后快速取出数据存储单元。所有线缆的穿舱位置都采用独立的密封接头，每个接头单独做密封处理，单个线缆接头出现密封失效时不会影响整个舱室的密封性能，同时也方便后期更换不同功能的外接线缆。推进器的保护罩采用圆弧过渡结构，没有突出的尖锐棱角，在靠近水下结构物作业时，不会因为碰撞刮伤坝体防渗层、养殖网衣等作业对象，也能避免推进器叶轮直接碰撞硬物造成损坏。在结构强度校核上，框架主体采用高强度工程塑料材质，既满足水下耐腐蚀的使用需求，也能够承受投放、回收过程中的磕碰冲击，不会因为轻微碰撞出现结构变形，承压舱采用铝合金材质做硬质阳极氧化处理，在海水中使用也不会出现快速腐蚀的问题，适配淡水与近海盐度水域的长期使用需求。
