多棱面透明PET便携饮品包装瓶结构设计

　　日常快消品包装领域里，塑料饮品瓶的结构设计始终要在成型可行性、握持手感、内容物适配性、运输堆叠强度几个维度找平衡，这款多棱面造型的透明包装瓶，就是针对常温饮品灌装场景做的结构优化方案。从实际落地的应用场景看，这类瓶型适配纯净水、风味饮品、低度预调酒水等多种液态内容物的灌装需求，既可以走线下商超的流通渠道，也能适配文创类定制饮品的包装需求，棱面结构在贴标环节还能提供更平整的标签附着面，减少曲面贴标容易出现的褶皱、翘边问题，比传统全圆弧瓶身的贴标良率更高。

　　设计过程中首先考虑的是吹塑成型的工艺边界，瓶身的棱线做了大圆角过渡处理，避免PET材质在吹塑过程中出现局部壁厚过薄的问题，棱面的倾斜角度从瓶口位置向下逐步放大，到底部位置过渡为近似正多边形的支撑底座，底座做了内凹的加强筋结构，既可以保证灌装后直立放置的稳定性，也能在堆码过程中分散上层载荷，避免运输过程中出现瓶底凹陷、瓶身失稳变形的问题。瓶口采用标准的螺纹接口设计，适配市面通用的旋盖、压盖密封结构，螺纹段的长度和牙距经过匹配校核，既能保证密封可靠性，也不会因为螺纹过长导致拧盖力矩过大影响灌装线的生产效率，瓶口下方做了一圈限位凸台，给灌装线的卡瓶定位提供基准面，适配高速灌装线的输送定位需求。

　　瓶身的握持区域刚好对应棱面的中下段位置，多棱面的结构相比光滑圆弧瓶身，能增加手部接触时的摩擦力，即使瓶身表面有冷凝水也不容易打滑，握持所需的握力更小，用户单手开启、饮用的体验更好。壁厚设计上做了梯度分布，瓶口螺纹段因为要和瓶盖配合密封，壁厚控制在均匀的1.2mm左右，保证螺纹的成型精度和密封面的平面度，瓶身主体段壁厚控制在0.8mm，在满足垂直载荷强度要求的前提下尽可能减少材料用量，符合包装轻量化的行业趋势，底座位置因为要承受直立和堆码的载荷，壁厚适当增加到1mm，配合内凹的加强筋结构，空瓶堆叠时可以承受五层以上的载荷不会变形。

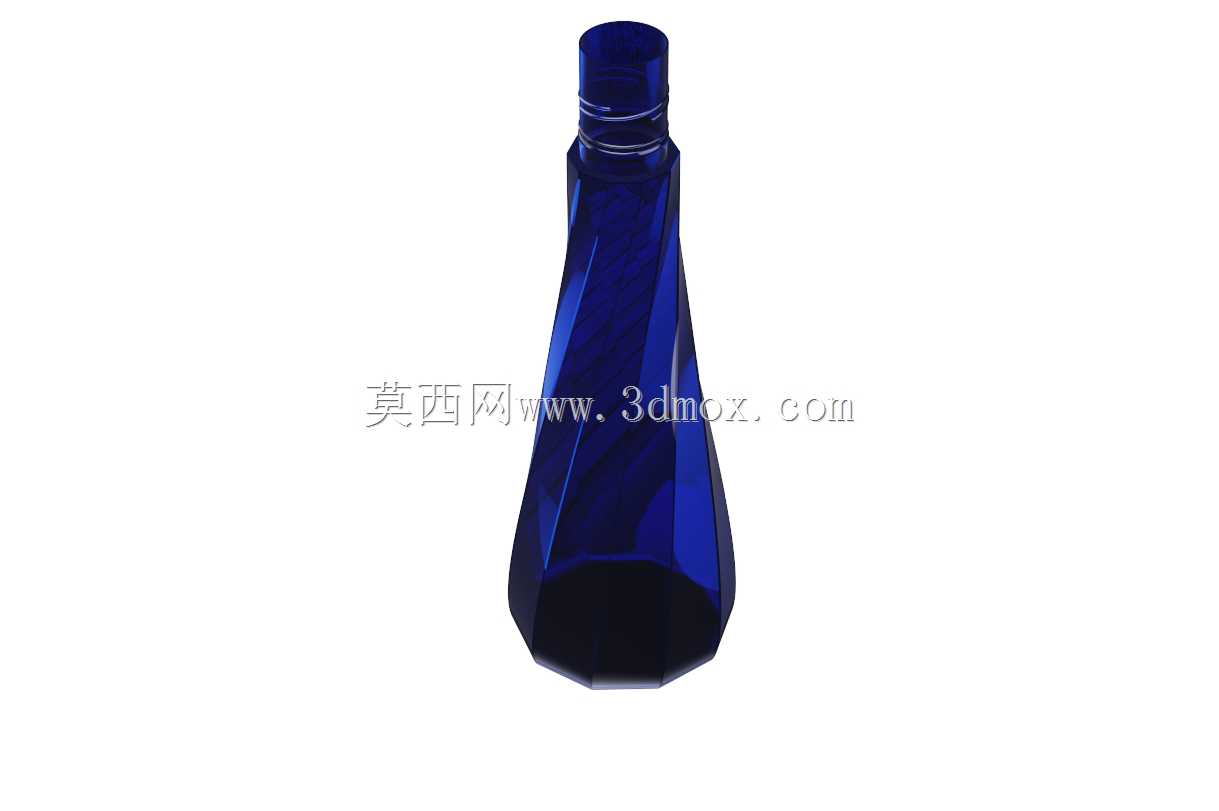

　　从安装和适配的边界尺寸看，瓶身最大直径控制在68mm，刚好适配常规自动售货机的货道尺寸，不需要调整货道宽度就能直接上架售卖，整体高度控制在230mm，灌装500ml内容物后的总重量控制在530g左右，符合单手握持的重量舒适区间。瓶身的棱面数量经过反复调整，最终确定为8个均匀分布的棱面，这个数量既不会因为棱面过多导致吹塑模具加工难度上升，也不会因为棱面过少达不到防滑和造型差异化的效果，棱面的曲面过渡采用样条线拟合，保证光线穿过透明瓶身时能形成均匀的折射效果，提升产品的视觉质感，不需要额外做磨砂或者喷涂处理就能有不错的外观表现。

　　材质选择上适配PET、PP、PC、PE等多种常用包装塑料，不同材质可以对应不同的内容物灌装需求，比如PP材质可以适配高温灌装的热饮需求，PET材质适配常温饮品的低成本量产需求，PC材质可以做可重复使用的便携水瓶，PE材质可以适配大容量的家庭装饮品。整个瓶身的结构没有倒扣或者特殊的成型难点，常规的注拉吹工艺就可以批量生产，模具加工难度低，量产时的成型周期和普通圆瓶基本一致，不会额外增加生产端的成本。另外瓶身的结构设计也适配3D打印快速打样的需求，不需要额外添加支撑结构就可以直接打印出完整的样件，方便设计阶段快速验证握持手感、尺寸匹配性和结构强度，缩短产品开发的迭代周期。
