罗宾逊R44直升机机身结构三维数模

　　本次呈现的罗宾逊R44机型三维结构数模，核心覆盖前机身主体、透明座舱罩、顶部旋翼安装基座、尾部动力衔接段等核心结构部分，可直接用于轻型通航直升机的结构原理展示、教学教具开发、改装方案验证等场景。在通用航空作业领域，罗宾逊R44是目前民用轻型直升机里应用覆盖极广的机型，常被用于飞行学员培训、低空农林植保作业、航空摄影航拍、短途警务巡逻、应急电力线路巡检等场景，其机身结构的轻量化设计、座舱视野优化思路，一直是轻型通航飞行器设计领域的典型参考样本。

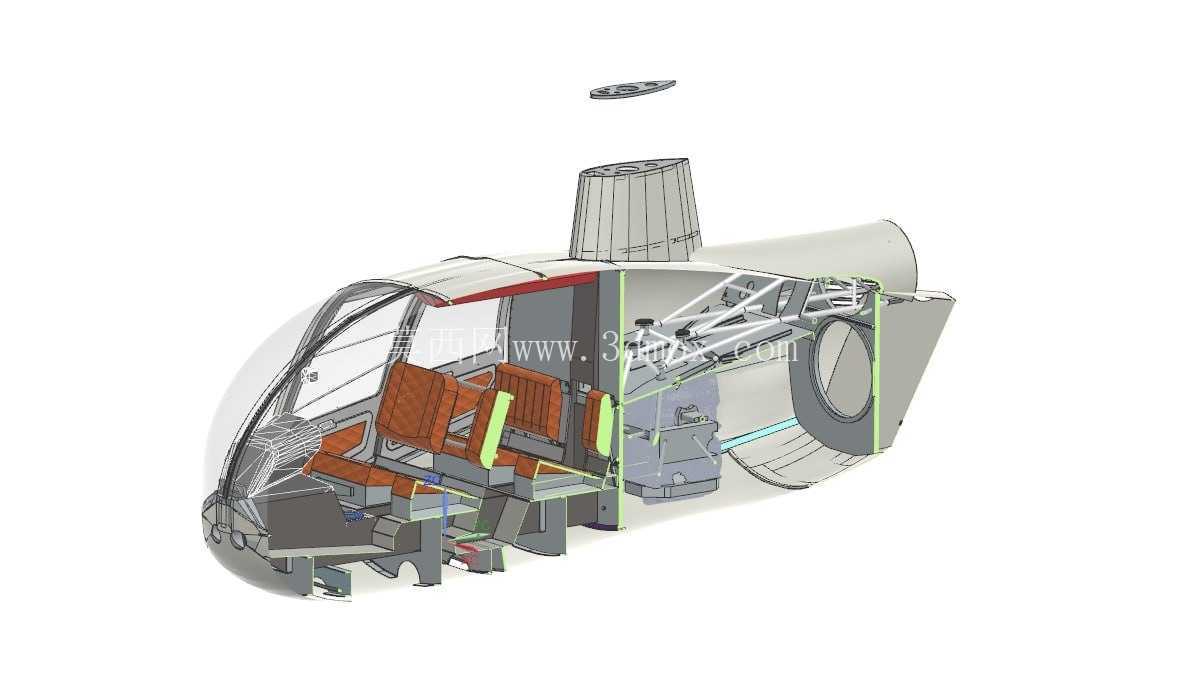

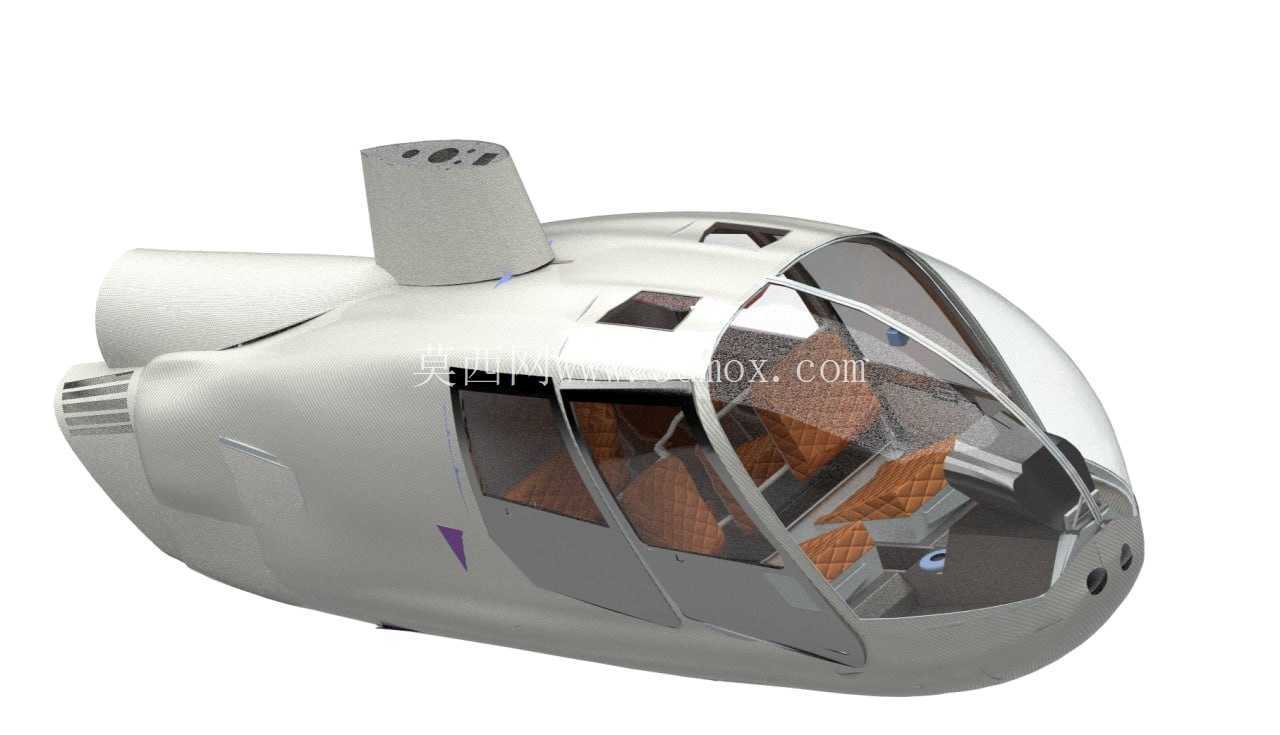

　　从结构功能特性来看，该数模完整还原了R44机型的卵型前机身流线轮廓，机身主体曲面采用连续G2过渡设计，可在低空飞行时有效降低迎风阻力，减少前飞过程中的气流紊流对机身稳定性的干扰；座舱部分采用整体式泡状透明舱罩设计，数模中还原了舱罩与机身蒙皮的搭接安装边界，前向、侧向视野覆盖角度接近270度，能够满足飞行作业中驾驶员对下方作业区域、前方航路的全向观察需求，座舱内部还原了四座椅的布置结构，座椅采用阶梯式排布，后排乘员的视线不会被前排遮挡，兼顾了载人飞行时的乘坐体验与观察需求。顶部的旋翼安装基座采用一体化凸台结构设计，数模中预留了主旋翼轴的安装通孔与减速器连接法兰的贴合面，基座与机身主体的过渡段做了加厚加强处理，能够传递主旋翼运转时产生的交变载荷，避免飞行过程中基座与机身连接位置出现应力集中问题；机身尾部的衔接段做了收窄流线处理，预留了尾梁的安装对接接口，接口处的定位止口、连接孔位的排布都与实际机型的安装边界保持一致，可直接用于尾梁结构的匹配设计验证。

　　从设计思路层面，该数模在构建时优先保证了机身外形的曲面精度，所有蒙皮分块的接缝位置、机身侧面的航行灯安装凹槽、前部的传感器安装凸台都做了1:1的还原，没有做过度的简化处理，能够满足结构设计阶段的干涉检查、外形曲面重构、改装附件安装位置校核等需求；座舱内部的结构还原了驾驶台的安装区域、座椅的固定滑轨位置、操纵杆的穿行通道，可用于座舱内部改装方案的验证，比如加装航拍设备支架、植保作业喷洒管路、警务执法设备的安装固定时，可直接在数模上确认安装空间是否充足，是否会影响操纵机构的正常行程，是否会破坏机身原有结构的受力路径。在安装边界与尺寸适配方面，该数模的机身整体宽度、高度、座舱内部净空间尺寸都与实际量产机型保持一致，机身蒙皮的厚度参考了轻型直升机复合材料蒙皮的常规设计值，预留了内部航电设备、燃油管路、操纵线系的敷设空间，在做结构改装设计时，可直接在数模上切割蒙皮开口，验证开口位置对机身整体结构强度的影响，确认新增附件的安装支架与机身内部加强筋的位置是否匹配，避免实际改装时出现孔位错位、空间不足的问题。

　　对于从事通航飞行器设计、直升机改装、航空教学教具开发的结构工程师来说，该数模可作为基础设计载体，不需要从零开始构建机身曲面，能够大幅缩短前期设计的周期，可直接在现有结构基础上完成专用作业设备的集成设计，比如针对农林植保场景，可在机身侧下方加装喷洒杆的安装挂点，验证喷洒范围与机身下洗气流的匹配关系；针对航拍作业场景，可在机腹位置验证光电吊舱的安装位置，确认吊舱转动时是否会与起落架、机身蒙皮发生干涉；针对飞行教学场景，可基于该数模拆解机身结构，制作剖面教学模型，展示机身内部的结构布置、受力传递路径，帮助学员更直观地理解轻型直升机的结构设计逻辑。需要注意的是，该数模当前版本主要覆盖前机身与旋翼基座部分，尾梁、尾桨、起落架、动力系统等部分可基于现有接口做延伸设计，机身与各系统的连接接口都做了标准化的还原，能够匹配常规轻型直升机的通用部件安装尺寸，不需要对机身主体结构做大的修改即可完成全机的结构装配。
