双座氢燃料电池轻型通航飞机结构设计

这款双座轻型通航飞行器的三维结构设计，核心围绕氢燃料电池动力系统的适配展开，区别于传统活塞发动机通航飞机的布局逻辑，整套结构在初始建模阶段就针对氢动力单元的安装边界做了全维度的空间预留。从实际应用场景来看，这类飞行器主要面向短途通勤、飞行培训、低空观光这类通航作业场景，不需要适配大型民航机场的起降标准，对短距起降能力、低空低速操控稳定性有明确的工程要求。

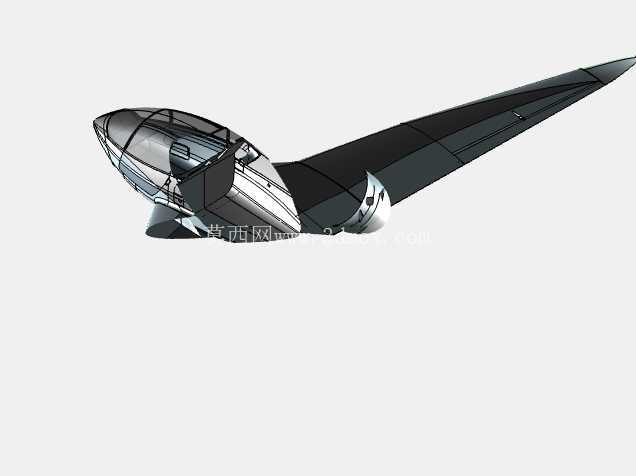

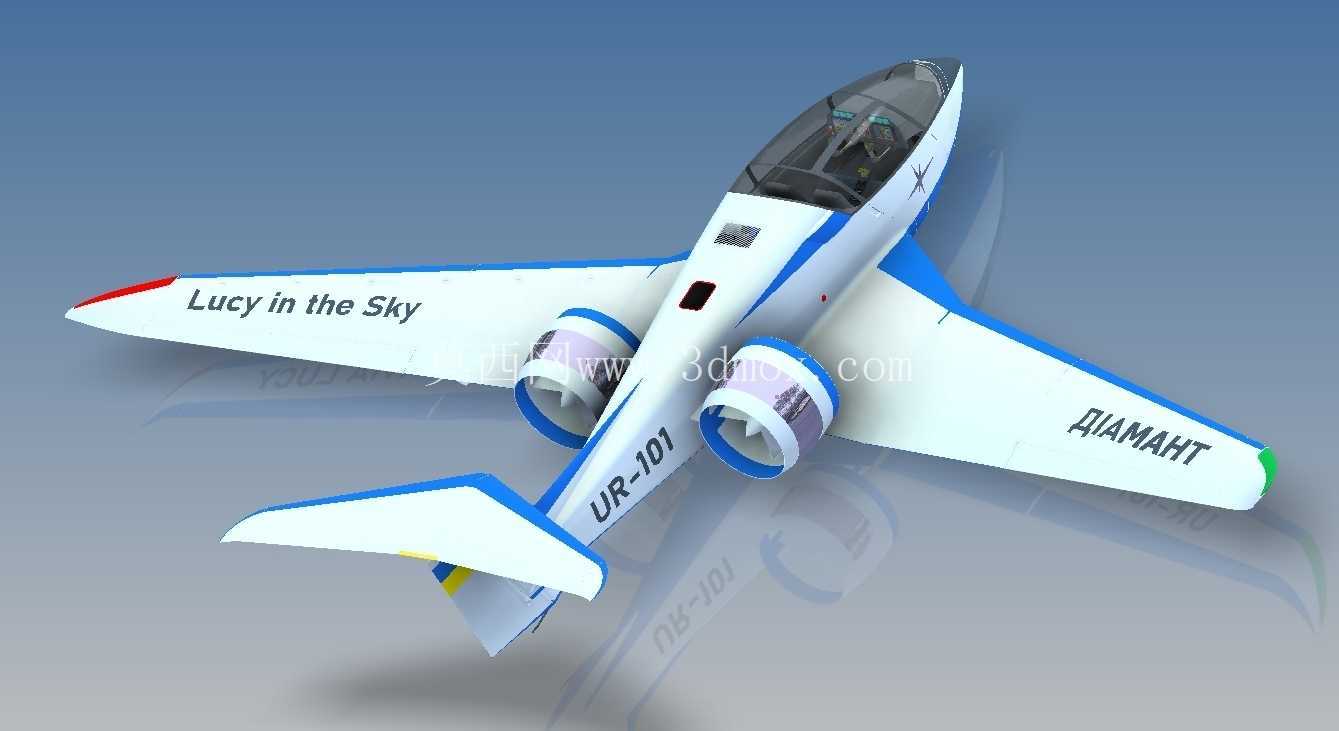

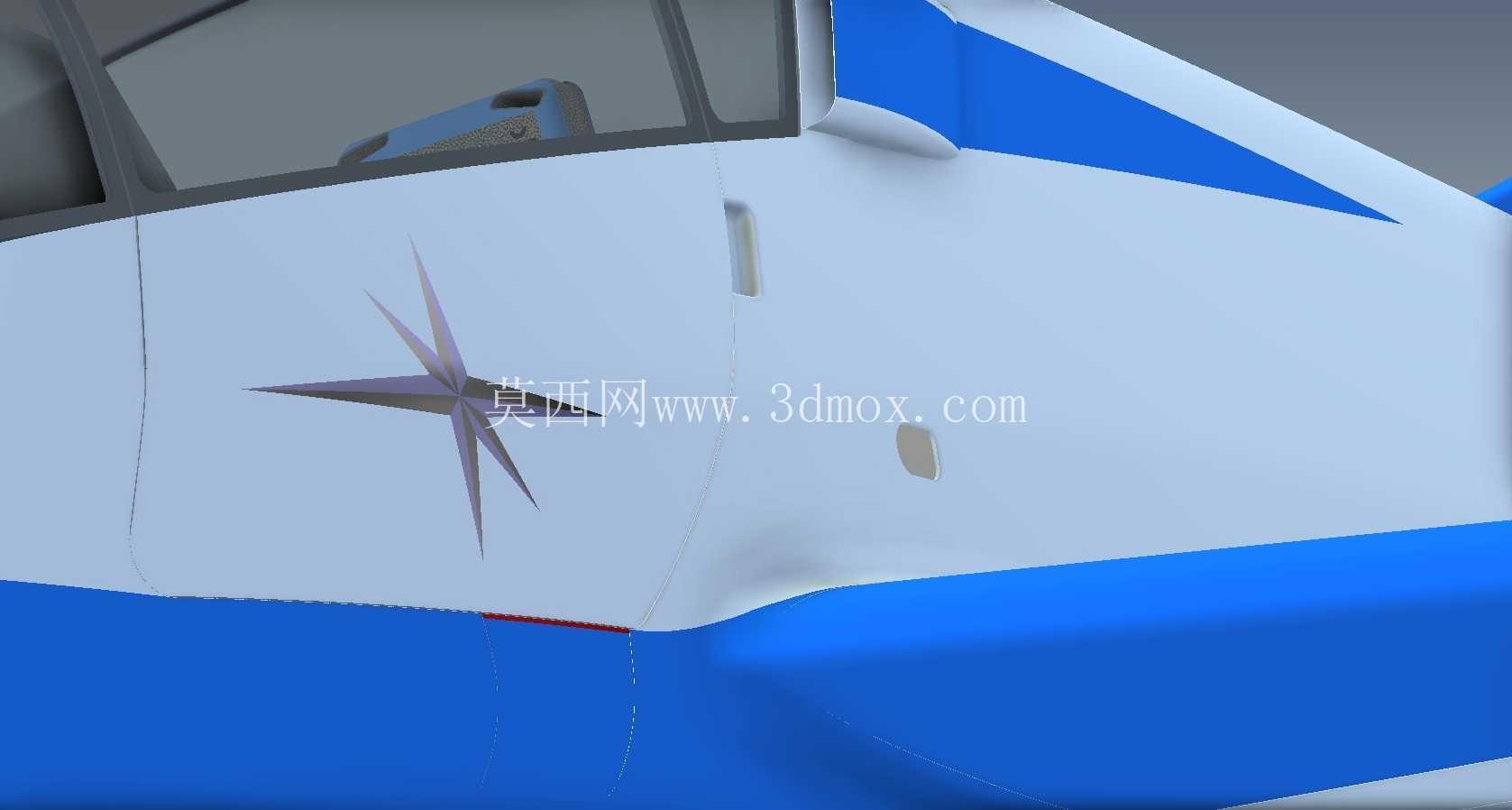

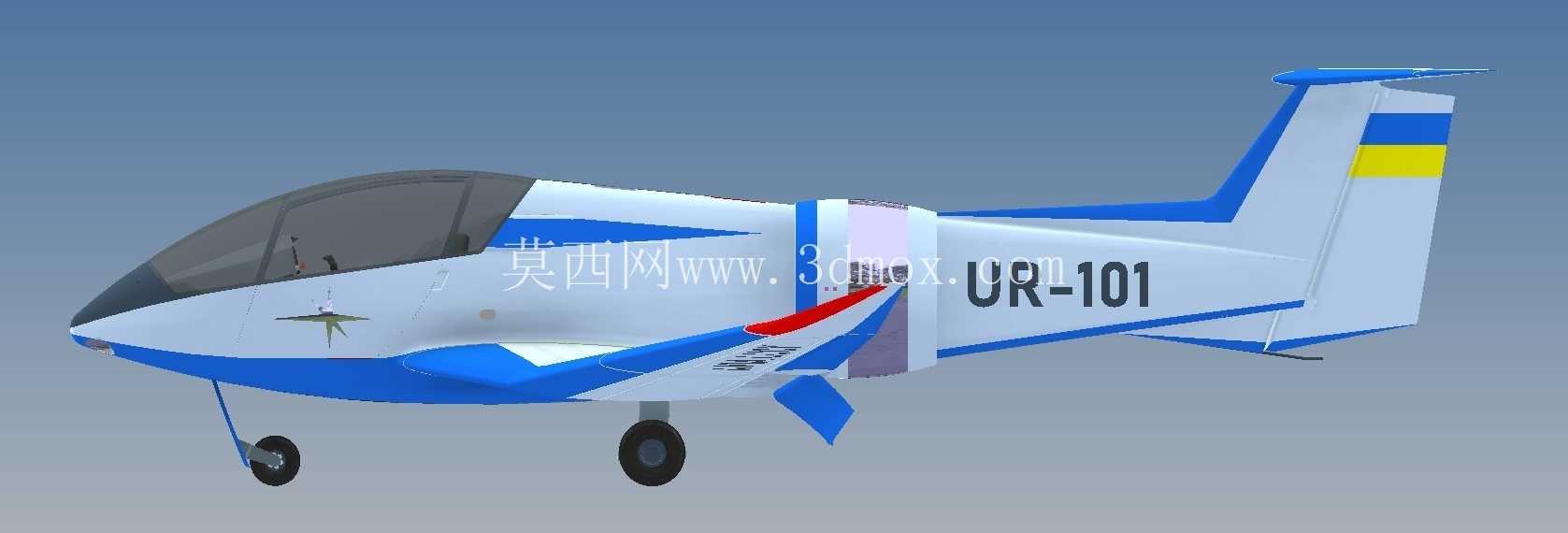

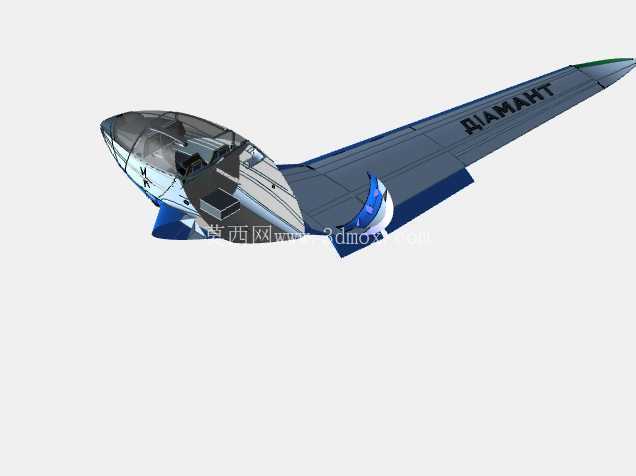

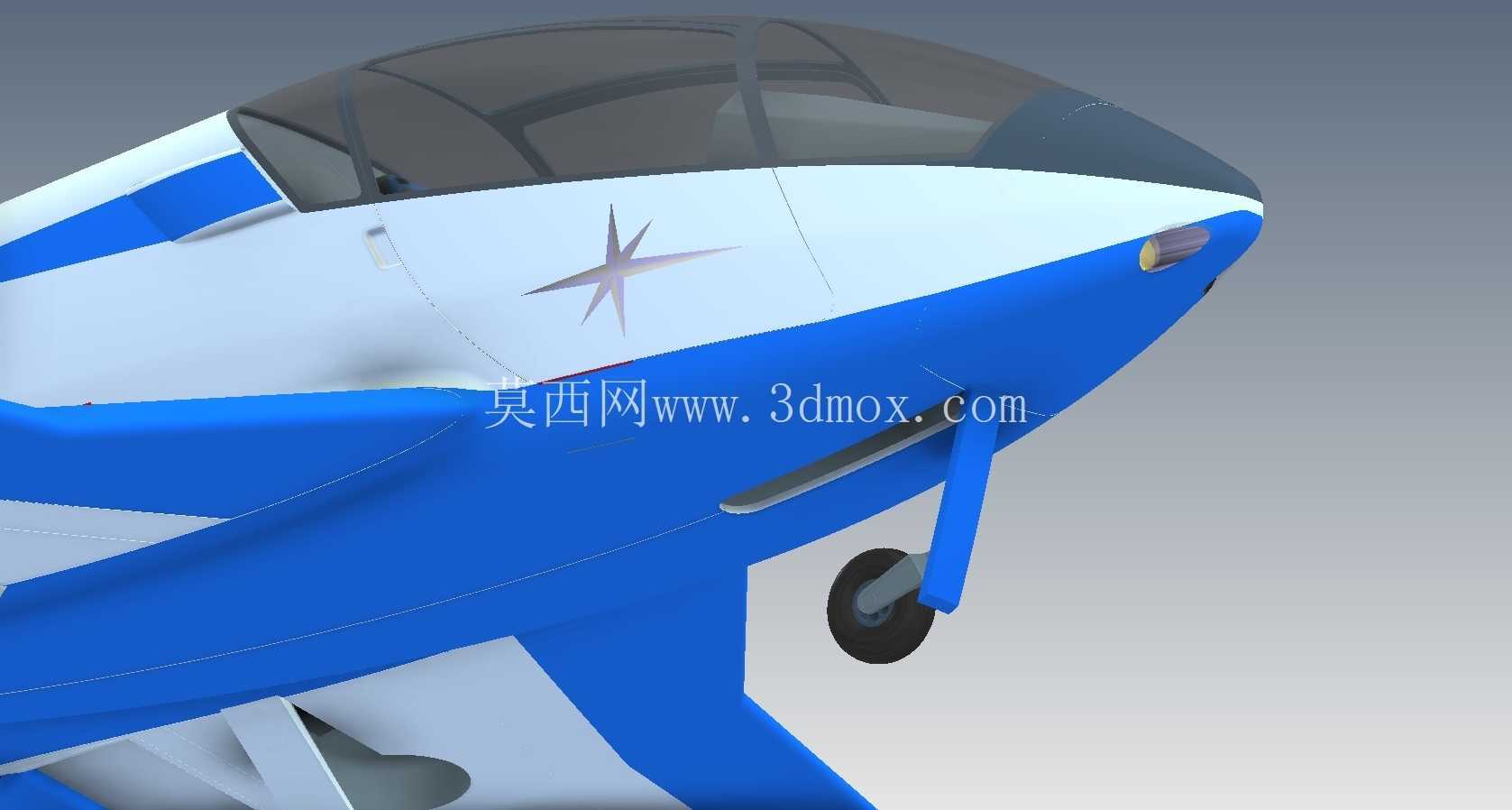

设计过程中首先调整了机身中段的承力结构，传统通航飞机的发动机舱通常布置在机头位置，会占用前部大量空间同时带来重心前置的配平问题，这款设计将两套氢燃料电池发电单元分别挂载于机翼下方的发动机吊舱位置，单套发电单元额定输出功率150kW，两套单元并联输出时可以满足整机巡航、爬升阶段的全部功率需求，同时吊舱位置预留了散热风道、氢燃料管路的敷设空间，管路沿机翼主梁内部的预留通道通向机身中部的储氢舱，避免管路外露带来的气动阻力与结构损伤风险。机身主体采用半硬壳式结构设计，座舱段采用整体式框架承力，风挡为整体曲面成型结构，保证前向与侧向的飞行员视野，双座布局采用串列还是并列的选型阶段，最终选定并列双座布局，更适配飞行培训场景下教员与学员的操作交互，同时座舱内部预留了航电设备、操纵机构的安装空间，操纵杆、脚舵的安装位置严格按照人体工程学边界设定，适配160cm-190cm身高区间的驾乘人员操作范围。

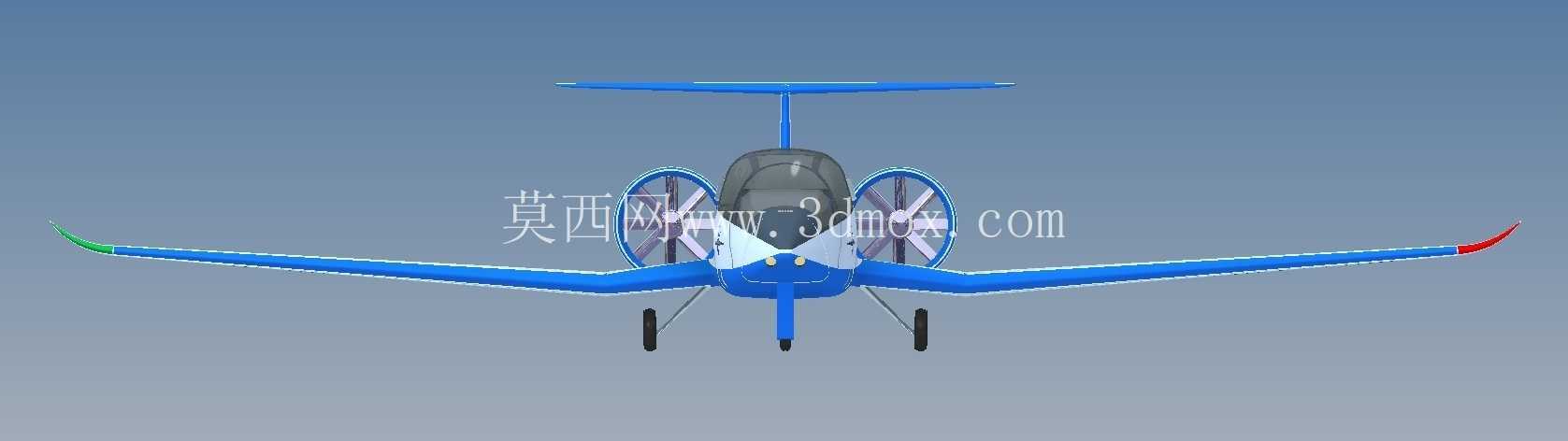

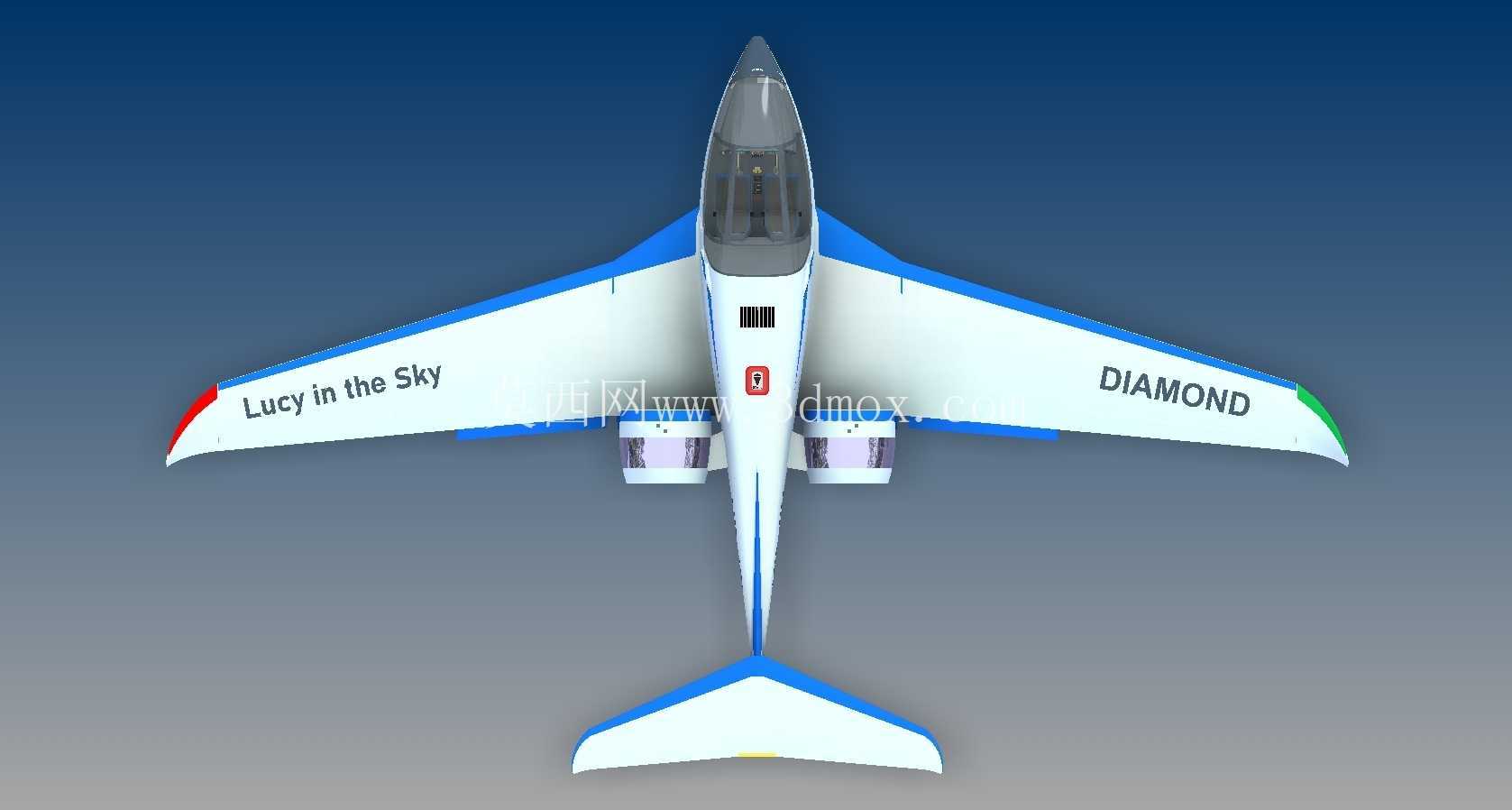

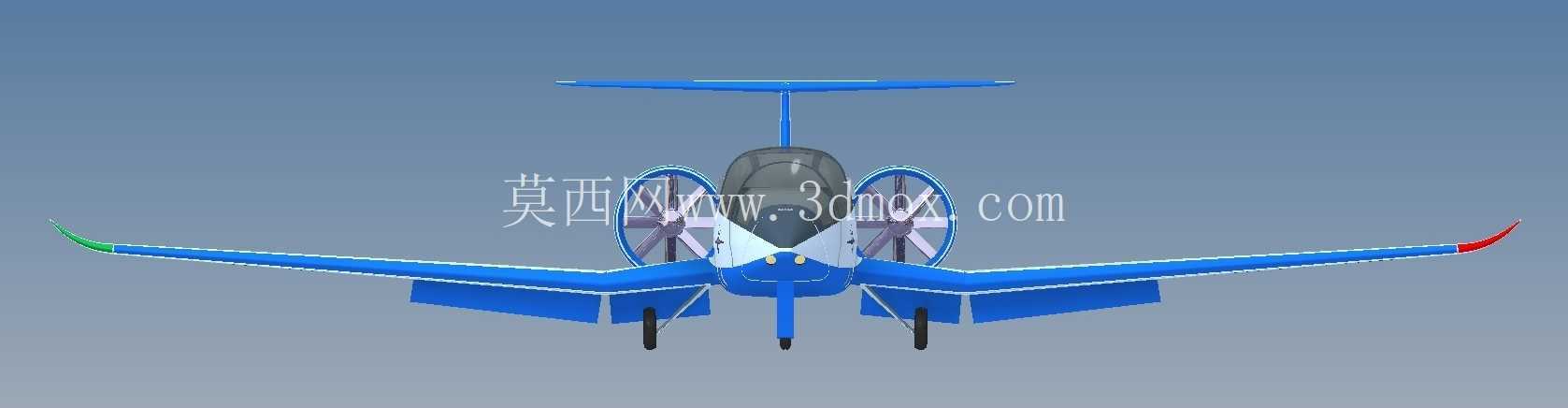

机翼采用下单翼布局，翼型选用低速高升力翼型，机翼后缘设置全展长襟翼与副翼，襟翼偏转角度范围0-40度，起降阶段大角度偏转可以有效降低失速速度，缩短起降滑跑距离，机翼两端设置翼尖小翼结构，降低诱导阻力提升巡航阶段的气动效率。尾翼采用常规T型尾翼布局，垂直尾翼与水平尾翼的舵面均设置独立的操纵摇臂安装位，舵面偏转角度经过配平计算，匹配整机重心包线范围内的操纵需求，避免出现大迎角状态下的舵面失效问题。机身尾部设置尾橇结构，防止大迎角起降阶段尾部擦碰跑道造成结构损伤。

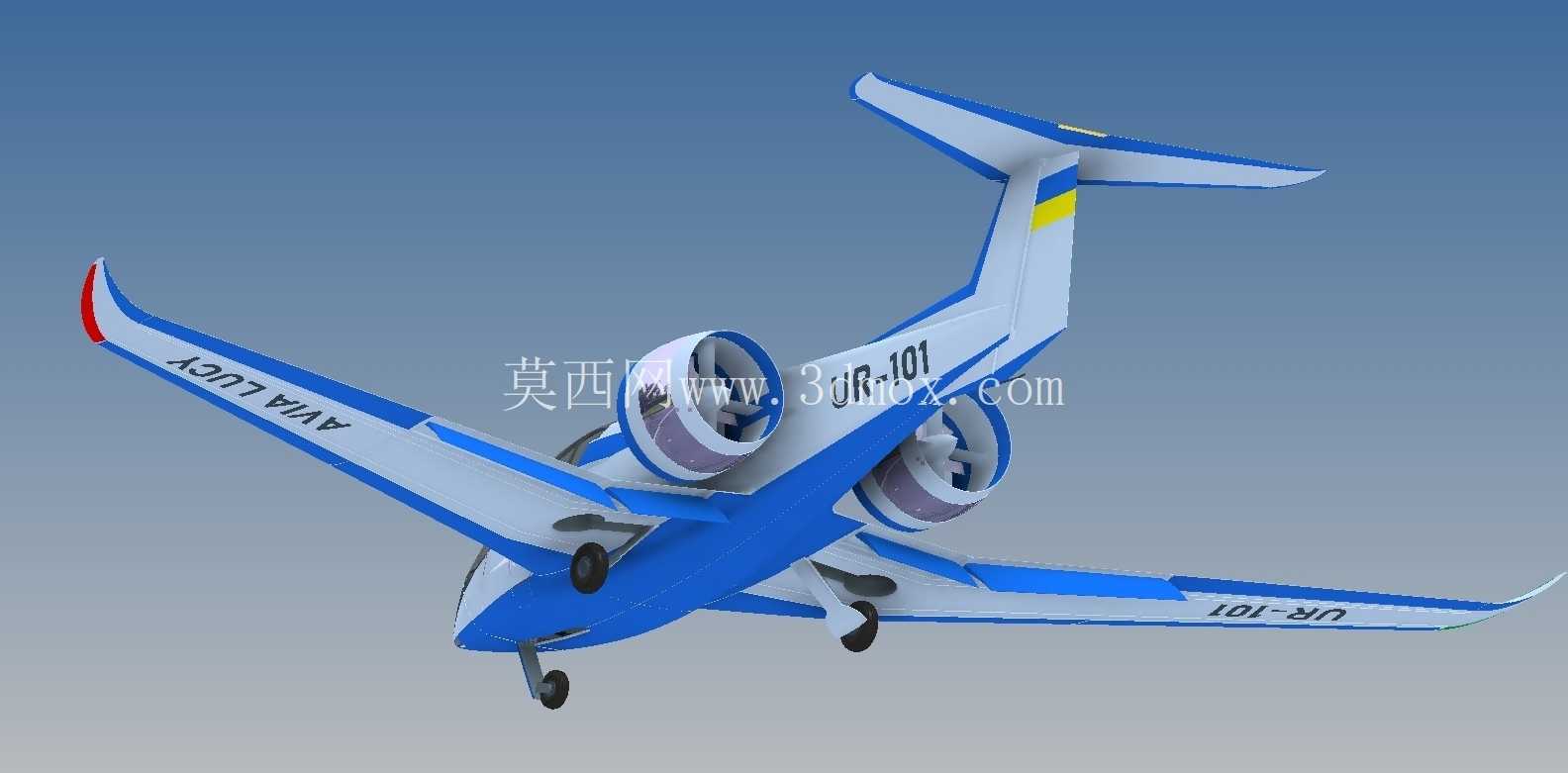

动力吊舱的结构设计做了专门的减震处理，吊舱与机翼挂点之间设置橡胶减震垫，隔绝燃料电池工作过程中的振动传递到机身结构，提升驾乘舒适性，同时吊舱外壳采用快拆式结构设计，方便日常维护过程中快速拆解检查内部的电堆、散热系统、管路接口状态。储氢舱布置在机身重心位置附近，采用高压储氢罐的安装固定结构，固定支架采用高强度铝合金成型，储氢罐安装位置周围设置防撞结构，在出现意外迫降的场景下可以最大限度降低储氢单元受冲击泄漏的风险。起落架采用前三点式起落架布局，前起落架设置转向机构，与座舱内的脚舵联动，主起落架设置油气减震支柱，适配简易跑道的起降冲击载荷，起落架舱门在起落架收起后可以完全闭合，降低巡航阶段的气动阻力。

整套模型的结构设计过程中，所有的安装边界都做了干涉检查，包括操纵钢索的敷设路径、管路的弯曲半径、设备维护的操作空间都预留了足够的余量，没有出现结构干涉的问题。机身蒙皮的分块设计也考虑了加工成型的工艺性，单曲度蒙皮占比超过80%，降低后续钣金成型或者复合材料铺层的加工难度，控制制造成本。从实际使用的角度出发，这款飞行器的结构重量控制也做了针对性优化，承力框架采用拓扑优化后的镂空结构，在保证结构强度满足2.5g过载使用要求的前提下，尽可能降低结构自重，提升有效载荷与续航能力。机翼内部除了敷设燃料管路之外，还预留了整体式油箱的安装空间，可以作为增程方案的备选，在长距离转场飞行时携带额外的燃料储备。
