可移动倾斜式注塑成品零件输送设备

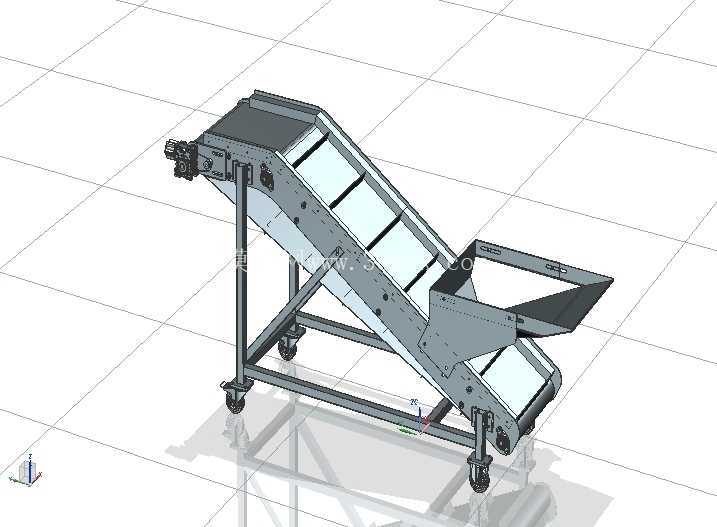

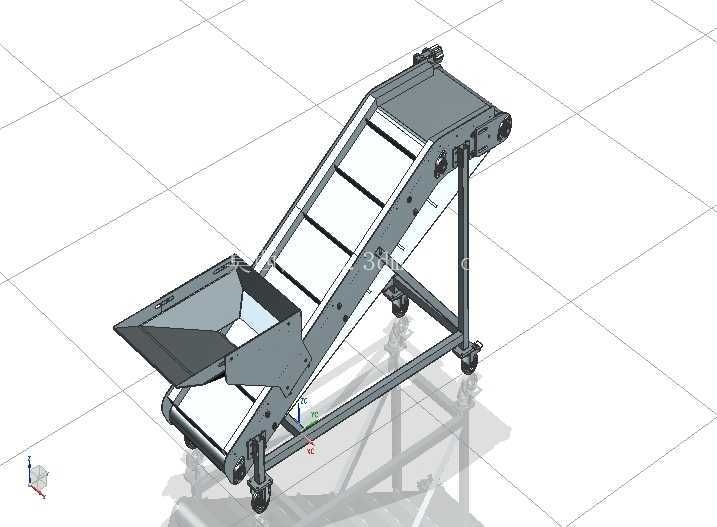

　　在注塑生产车间的工位衔接环节，这类倾斜式输送设备主要承担注塑机出料端到零件周转仓的物料转运职能，解决注塑成型后零件从设备高位出料口到低位集料点位的高度差输送问题，避免人工接料带来的效率波动与零件磕碰损伤。设备整体采用倾斜布置的皮带输送主体结构，输送段倾角经过适配注塑零件滑落特性的校核，既保证零件在皮带上不会因倾角过大出现下滑回退，也能兼顾车间有限的占地空间，减少水平方向的安装长度占用。机架部分采用方管焊接成型的框架结构，底部配置四个带刹车的万向脚轮，可根据不同注塑机的出料位置灵活调整设备摆放点位，不需要额外做地脚固定，适配多工位轮流作业的柔性生产需求，脚轮的刹车结构可在设备定位后锁止，避免输送过程中设备出现移位。

　　输送皮带选用带横向挡条的防滑结构，挡条间距根据常见注塑零件的外形尺寸做了适配，防止小尺寸零件在爬坡输送过程中沿皮带表面滑落，皮带两侧设置有挡边结构，避免零件从皮带侧边掉落。设备的驱动端布置在倾斜段的上端位置，采用减速电机直接驱动主动辊的结构，传动链路短，后期维护时不需要拆解过多的传动部件，张紧结构设置在主动辊两端的安装座上，可通过调节螺栓调整皮带张紧度，补偿皮带长期运行后的拉伸变形。设备的接料端设置有敞口式导料槽，导料槽的宽度大于输送皮带的有效宽度，可承接注塑机机械手掉落的零件，避免零件掉落到设备外部，导料槽的倾斜角度做了圆滑过渡，零件落到导料槽后可顺滑滑落到输送皮带上，不会出现卡料堆积的问题。

　　出料端设置有向下倾斜的出料导板，导板延伸到零件周转仓的上方，零件输送到顶端后可沿导板滑落到周转容器内，导板的长度可根据实际使用的周转箱高度做小幅调整，适配不同高度的集料容器。从安装边界来看，设备整体的水平投影长度适配常规注塑车间的工位间距，不需要对现有车间布局做大幅调整，设备的最高点高度低于车间常见的管线架设高度，不会与车间内的水电气管线产生干涉，倾斜段下方预留有足够的空间，可放置小型周转容器或者清理工具，充分利用车间的竖向空间。在设计过程中，这类设备优先考虑了注塑生产场景的实际使用需求，整体结构没有冗余的复杂部件，所有易损件都采用标准件，后期更换皮带、辊筒等部件时不需要单独定制加工，降低设备的后期维护成本。

　　设备的运行速度可根据前端注塑机的成型周期做匹配调整，保证零件出料的节奏和输送速度匹配，不会出现皮带上零件堆积或者空转浪费能耗的情况，针对注塑零件可能带有的少量余温，皮带材质选用耐温的工业输送皮带，避免长期接触带温零件出现皮带过早老化开裂的问题。机架表面做喷塑处理，可抵御车间内少量的油污、切削液溅射，日常清理只需要擦拭表面即可，不需要做特殊的防腐维护。
