小型皮带输送机构三维结构设计

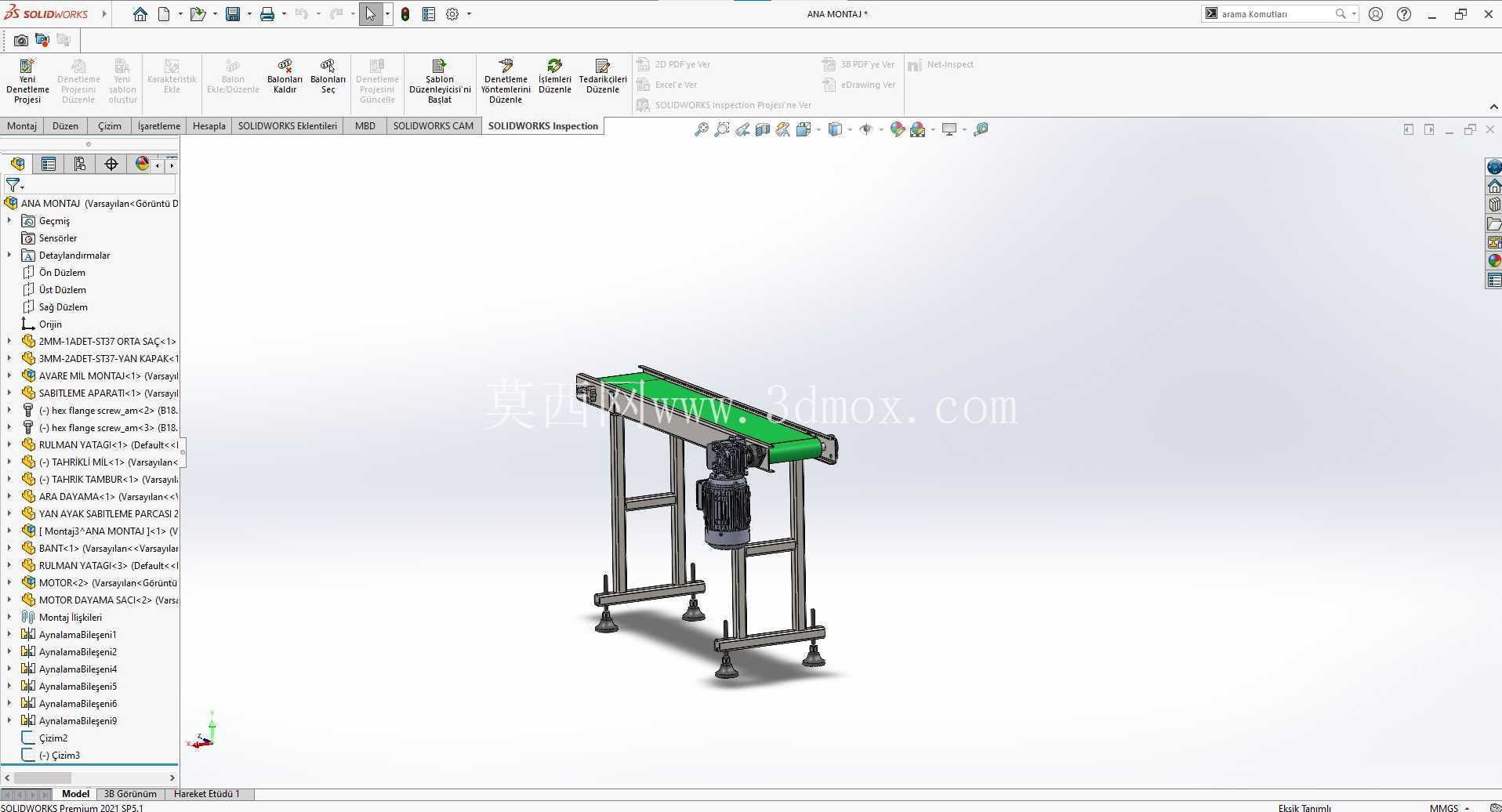

这款小型皮带输送机构，主要面向轻工生产、电子组装、小型零件加工等场景的短距离物料转运需求，在车间工位间衔接、加工设备上下料接驳、成品分拣输送环节都能适配，相比大型输送线，它的占地空间更小，部署灵活，不需要复杂的地基施工，直接放置在平整地面就能完成安装调试，适合多品种小批量生产模式下的工位快速调整需求。

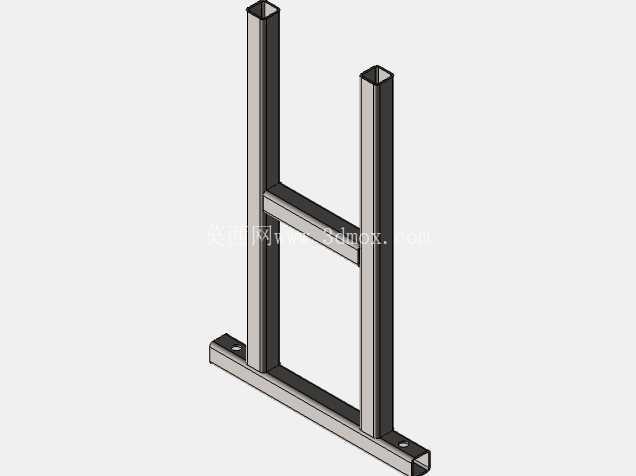

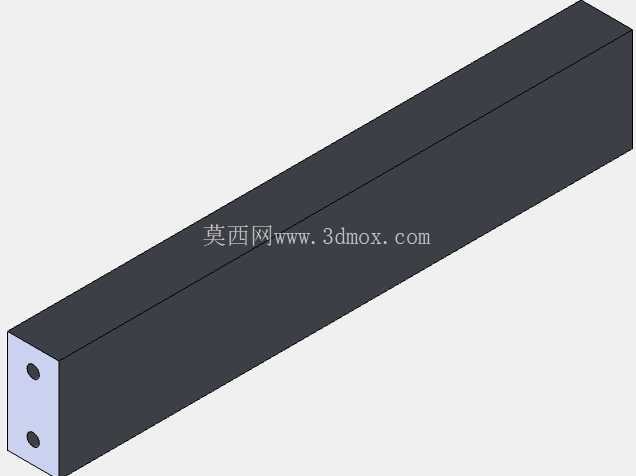

从结构设计来看，整体采用分体式支撑框架，两侧立式支腿搭配底部可调脚杯，脚杯的调节行程可以覆盖地面15mm以内的平整度误差，安装时不需要额外做地面找平，通过旋转脚杯就能将整个输送面调整到水平状态，避免皮带运行时出现跑偏、物料侧滑的问题。支腿采用方管焊接结构，截面尺寸经过受力校核，在满载工况下的框架变形量控制在0.2mm以内，不会因为长期承重出现框架侧弯、皮带偏移的问题。

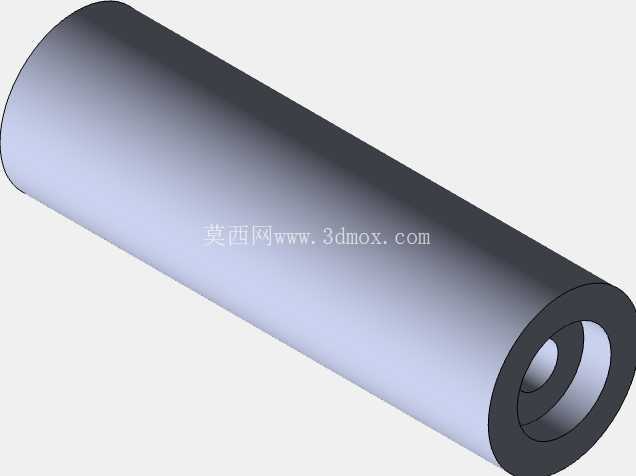

驱动单元布置在输送线的进料端下方，采用电机直连减速机构的驱动方式，省去了额外的链传动或者带传动环节，减少了传动过程中的功率损耗，同时也降低了后期维护的点位，不需要定期调整传动链条张紧度、更换传动皮带。驱动辊筒表面做了滚花处理，增大辊筒与输送皮带之间的摩擦力，避免重载启动时出现皮带打滑、丢转的问题，从动端配置了张紧调节机构，通过两侧的调节螺栓可以调整皮带的张紧度，同时也能微调皮带的运行轨迹，纠正轻微的跑偏问题，张紧行程预留了皮带总长度3%的调节量，覆盖皮带长期使用后的拉伸变形量，延长皮带的更换周期。

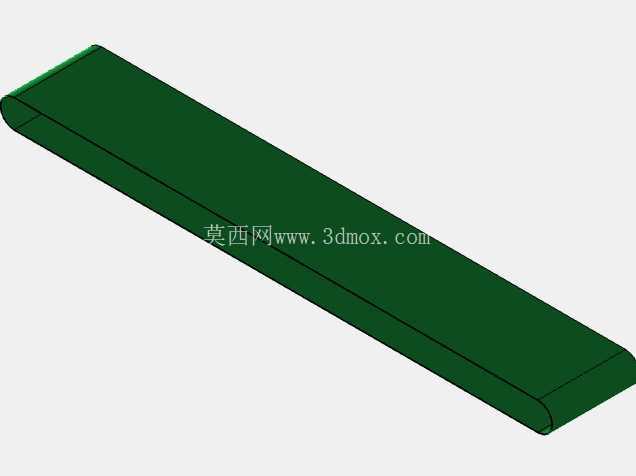

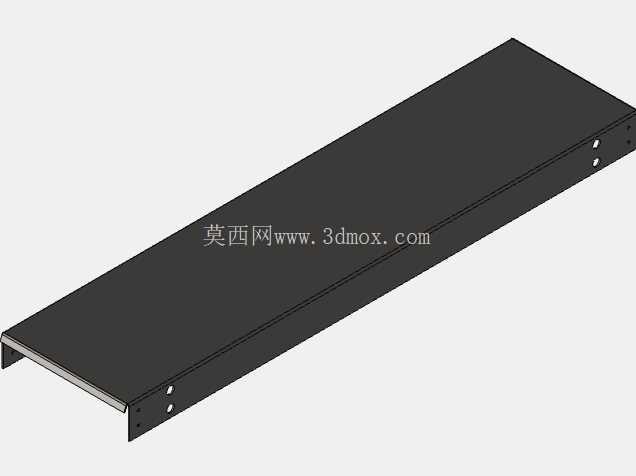

输送面采用绿色PVC平皮带，表面摩擦系数适中，既可以保证输送过程中物料不会随意滑动，也不会因为摩擦力过大导致物料在末端堆积时出现卡滞。皮带下方布置了多组平行托板，托板采用薄钢板折弯成型，表面做镀锌防锈处理，托板与皮带背面的接触间隙控制在0.5mm以内，既可以承托皮带上方的物料重量，避免皮带在承重位置出现下凹变形，也不会因为间隙过小增大皮带运行的摩擦阻力。两侧的挡边高度高出输送面20mm，可以阻挡直径或者边长小于30mm的小型物料从输送线侧面掉落，挡边采用螺栓固定在支腿框架上，后期如果需要输送更大尺寸的物料，可以快速拆卸挡边，拓展输送线的适用物料范围。

安装边界方面，这款输送机构的整体宽度控制在300mm以内，长度可以根据实际工位需求做模块化拼接，单段标准长度为1000mm，拼接时不需要重新加工框架，只需要通过配套的连接角件就能完成多段对接，对接位置的输送面高度差可以控制在0.1mm以内，不会出现物料卡滞的问题。设备的整体高度可以在700mm到900mm之间调整，适配不同高度的加工设备、工作台的接驳需求，不需要额外制作增高底座。电气接口预留在驱动电机的接线盒位置，支持接入车间常规的220V交流电源，也可以根据需求配置调速模块，实现输送速度在0.1m/s到0.5m/s之间的无级调节，匹配不同生产节拍的输送需求。

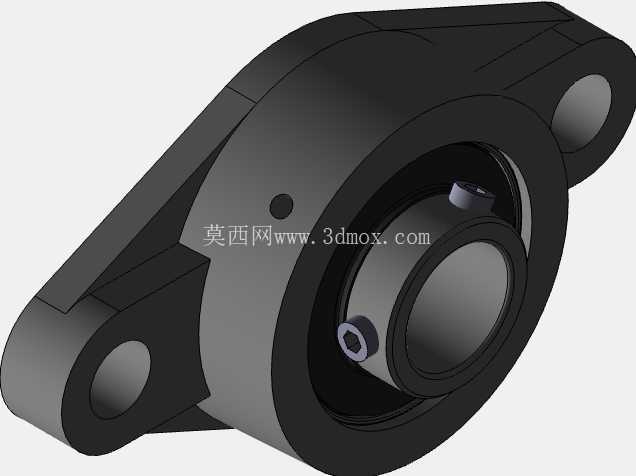

在设计过程中，所有的易损件都采用了行业通用标准件，皮带、轴承、脚杯都可以直接从市场采购同规格配件替换，不需要定制特殊零件，降低了后期的运维成本。框架的所有焊接位置都做了打磨去毛刺处理，表面做喷塑防锈，适合在车间多尘、有少量切削液飞溅的环境下长期使用，不会出现过早锈蚀、漆面脱落的问题。整体结构没有复杂的曲面造型，所有零部件都可以通过常规的机加工、钣金加工工艺制作，加工难度低，生产制造成本可控，适合中小企业自行加工制作或者小批量采购部署。
