C-5银河大型喷气运输机三维结构设计

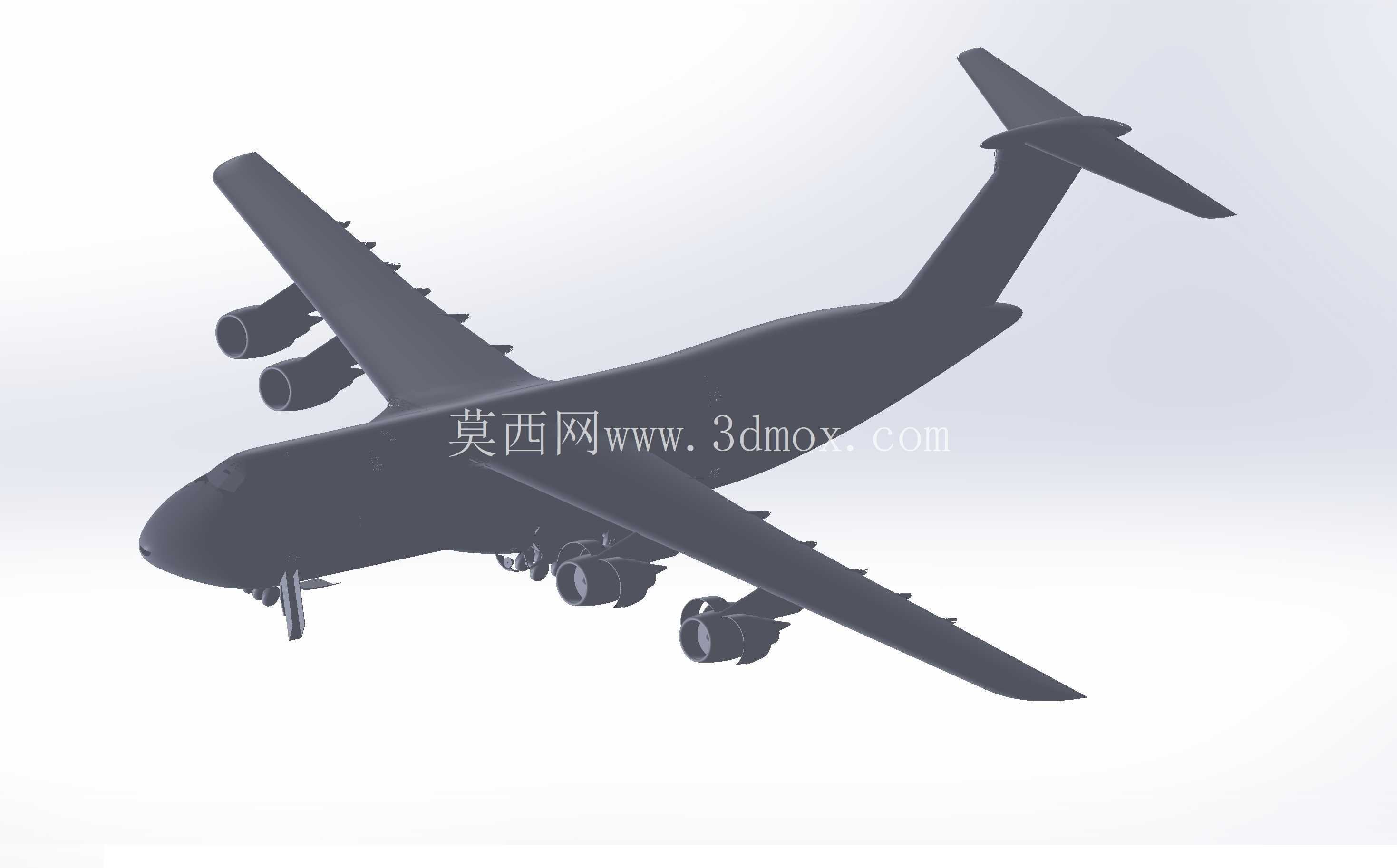

作为长期从事航空装备结构建模的工程师，在完成这款大型喷气运输机的三维结构设计过程中，首先围绕其核心应用场景展开结构适配：这类装备主要承担跨战区重型装备投送、大尺寸物资远程运输任务，需要兼顾超大货舱容积、短距起降能力、长航程巡航的多重需求，因此建模阶段首先对机身整体承力结构做了分区规划。机身主体采用宽体货舱设计，货舱截面尺寸适配主战坦克、大型工程设备、直升机等超限装备的装载需求，机头与机尾均设置可完全开启的舱门结构，机头罩可向上翻起形成贯通式装载通道，机尾设置跳板式舱门，支持地面装备直接驶入货舱，无需额外吊装辅助设备，这一结构在建模时重点处理了舱门铰链的承力布局、舱门密封结构的贴合边界，以及开闭过程中的运动干涉校验，确保舱门在全开状态下不会与机身周边结构、地面保障设备产生碰撞。

机翼采用上单翼布局，四台大涵道比喷气发动机吊挂于机翼下方，这种布局可以让发动机远离地面，避免在简易跑道起降时吸入地面杂物，同时抬高机身离地高度，为货舱地板设置更低的装卸高度提供条件，建模过程中对机翼的翼型做了符合低速高升力需求的修型，机翼后缘设置多段式襟翼，前缘设置缝翼，在起降阶段可以大幅提升机翼升力系数，缩短起降滑跑距离，适配前线简易机场的起降条件。尾翼采用高置T型尾翼布局，水平尾翼设置在垂直尾翼顶端，这种布局可以避开机翼后方的气流扰动区域，在大迎角飞行状态下仍能保证尾翼的操纵效率，同时避免货舱装卸作业时尾翼结构与地面设备产生干涉。

起落架采用多支柱多轮式设计，前起落架为双轮结构，主起落架设置多组四轮小车式支柱，整机共有二十余个机轮，可将整机重量均匀分散到跑道道面，降低对跑道承载能力的要求，建模时对起落架的收放路径做了完整的运动仿真校验，确保起落架收放过程中不会与机翼、机身舱室结构产生干涉，收放到位后起落架舱门可完全闭合，保证飞行过程中的气动外形完整性。

机身内部结构建模时，重点划分了货舱、驾驶舱、机组休息舱、设备舱几个功能区域，货舱地板设置了标准化的系留挂点，可根据装载物资的类型快速调整系留位置，货舱顶部设置了内置起重绞车，可在无地面吊装设备的情况下自主完成重型物资的装卸作业。燃油系统的油箱主要布置在机翼整体油箱以及机身中央翼盒区域，充分利用机翼内部空间设置大容量油箱，满足长航程飞行的燃油携带需求，同时建模时考虑了燃油消耗过程中的重心变化范围，确保不同燃油装载量、不同货舱装载状态下，整机重心始终处于安全包线范围内。

气动外形建模阶段，对机身做了减阻修型，机头采用钝圆造型兼顾雷达罩安装需求与气动减阻需求，机身截面采用近似圆角矩形的造型，在保证货舱有效容积的前提下尽可能降低气动阻力，发动机短舱做了整流修型，短舱与机翼的连接位置采用翼吊式挂架，挂架外形做了流线型处理，降低挂架与机翼、短舱之间的干扰阻力。操纵面的建模严格按照实际操纵逻辑设置，副翼、升降舵、方向舵均设置了独立的偏转角度范围，可满足不同飞行状态下的操纵需求，襟翼、缝翼的偏转角度与起降阶段的升力需求匹配，地面扰流板可在飞机着陆后快速升起，卸除机翼升力同时增加空气阻力，缩短着陆滑跑距离。

在结构细节处理上，机身蒙皮采用分块式建模，按照实际飞机的蒙皮接缝位置划分模型块，模拟真实的蒙皮铆接结构，机翼表面设置了航行灯、放电刷等细节结构，机身表面设置了应急出口、观察窗、天线安装座等细节，还原真实飞机的外部结构特征。货舱内部的导轨、系留环、照明设备等细节也做了对应建模，确保模型可用于装卸流程仿真、地勤作业培训等场景。

从安装边界来看，整机建模时严格参考实际装备的尺寸比例，翼展、机身长度、机高的比例关系符合真实装备的尺寸参数，货舱内部的有效宽度、有效高度、有效长度均按照实际装载需求设置，可直接用于装载方案仿真验证，验证不同尺寸装备在货舱内的装载可行性，以及装载后的重心位置是否符合飞行安全要求。起落架的轮距、轴距参数也按照真实参数建模，可用于地面滑行仿真、停机坪占用空间计算等场景，为机场保障作业规划提供参考。
