十二英寸折叠式方形射击靶架结构

　　该结构主要面向民用射击训练、户外战术演练场景设计，核心功能是为12英寸方形金属靶板提供稳定的可快速部署支撑，区别于传统固定式靶架，其折叠式管架结构可在非使用状态下收拢为长条状，大幅降低运输与仓储占用空间，适配野外临时靶场搭建、移动射击点位快速布设的实际需求。整体框架采用标准圆管通过铰接接头拼接，无需额外焊接工序，所有转动节点均预留合理间隙，既保证展开后架体的结构刚性，又能让折叠操作无需借助额外工具即可完成，单人可在数十秒内完成架设或收拢动作。

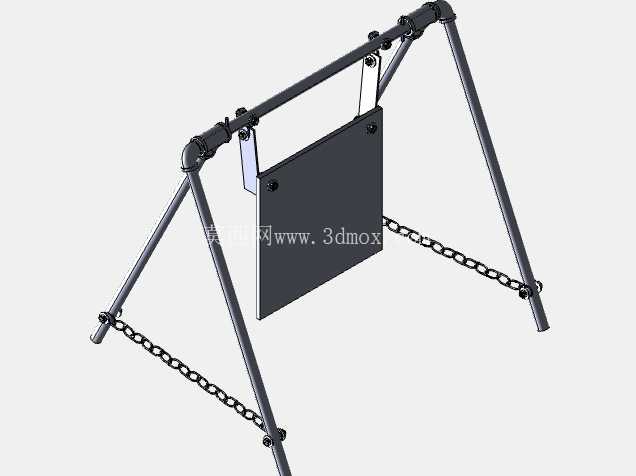

　　架体展开后采用A字型支撑构型，前后支腿通过底部链条实现张紧限位，避免受弹药冲击后出现支腿外滑倾覆的问题，链条长度经过匹配计算，可保证支腿展开角度处于最优受力区间，靶板受冲击产生的作用力可通过斜向支腿分散至地面，无需额外打桩固定即可在硬质平整地面保持稳定。靶板悬挂位置设置在架体横梁中部，通过带铰接结构的挂板与横梁连接，靶板受冲击时可产生小幅度向后摆动，以此卸掉部分冲击动能，减少架体整体受到的刚性冲击，延长整体结构的使用寿命，挂板上的固定孔位采用长圆孔设计，可适配一定厚度范围内的方形靶板安装，无需针对不同厚度靶板重新加工连接孔。

　　从安装边界来看，架体收拢后整体外轮廓尺寸可控制在常规车载储物箱的容纳范围内，展开后支腿横向跨度与纵向支撑深度经过匹配，在保证抗冲击稳定性的同时，不会占用过多靶道空间，相邻靶位布设时不会产生结构干涉。设计过程中优先考虑了野外使用的耐用性需求，所有管体连接节点均采用可拆卸式接头，若单根管材出现受撞击变形的情况，可直接替换同规格标准管材完成维修，无需整体报废更换架体；框架整体未设置突出的尖锐棱角，搬运过程中可避免划伤操作人员。

　　靶板安装位的高度经过适配，架设后靶板中心高度符合常规射击训练的靶标高度要求，无需额外垫高或调整架体，同时支腿底部采用平切端面设计，可适配泥地、草地、硬化水泥地等多种不同场地条件，在松软地面使用时也可通过在支腿底部垫入硬物进一步提升稳定性。结构中未设置复杂的锁止机构，展开状态的限位完全依靠链条张紧与架体自身重力实现，大幅降低了机构卡滞的故障概率，即使在沙尘、降雨等恶劣户外环境下使用，也不会因为异物进入节点导致折叠功能失效。横梁位置的挂点采用对称布置，保证靶板悬挂后重心处于架体中心线上，避免长期受单侧冲击导致架体出现侧向倾斜变形，挂板与靶板的连接采用外露式紧固件，更换靶板时仅需常规扳手即可完成操作，无需专用工具适配。
