工业用角式氧气截止控制阀结构设计

　　在工业气体输送、医疗供氧、焊接切割作业的供气管路末端，这类角式氧气阀是控制气流通断的核心承压部件，区别于常规直通式截止阀，角式结构的进出口呈90度垂直布局，能在管路转角位置直接完成安装，无需额外加装弯头转接，大幅压缩管路排布的占用空间，尤其适配气瓶顶端、设备侧壁这类安装空间局促的点位。从实际使用场景来看，这类阀件长期接触高压纯氧，设计阶段首先要规避的就是燃爆风险，所有过流部件的材质选型都严格遵循氧气工况的禁油要求，金属接触面做了钝化处理，避免高速氧气流冲刷下产生静电或摩擦引燃隐患。

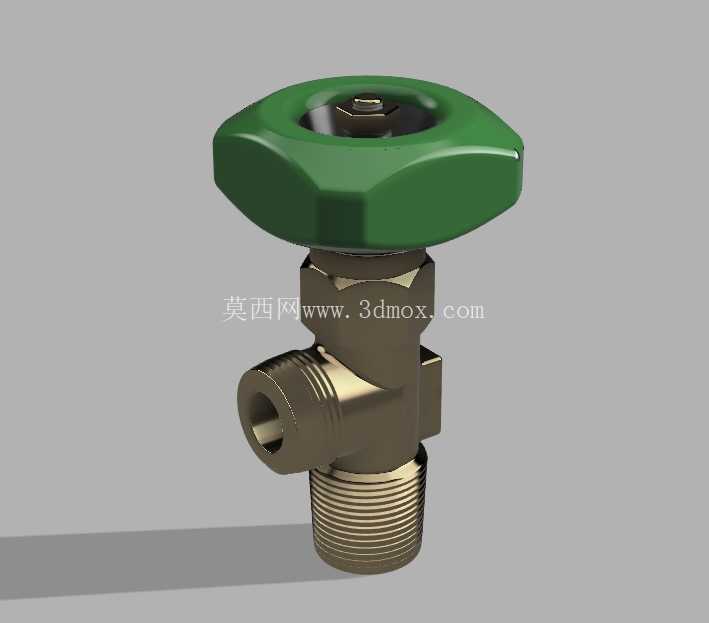

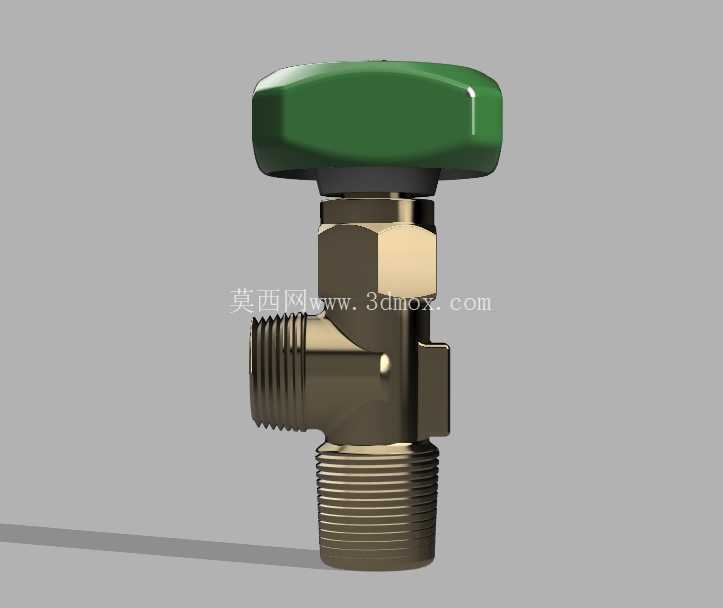

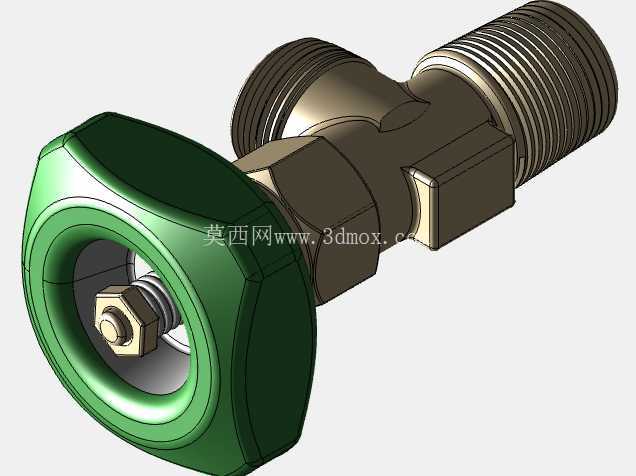

　　手轮部分采用防滑的多边形外缘结构，相比圆形手轮，在佩戴劳保手套操作时能提供更大的施力力矩，不需要额外借助扳手就能完成可靠启闭，顶部的阀杆密封结构采用多级填料组合密封，既保证阀杆旋转动作顺畅，又能杜绝高压氧气从阀杆间隙向外泄漏，长期反复启闭也不会出现密封失效问题。阀体下部的外螺纹接口用于和高压气瓶或主供气管路连接，螺纹精度控制在6H级，安装时配合专用密封带就能实现承压密封，侧向的外螺纹接口则对接下游的减压器或用气设备，接口的通径尺寸匹配常规工业供氧系统的流量需求，全开状态下的流道阻力小，不会因为节流作用导致氧气流速过快引发安全问题。

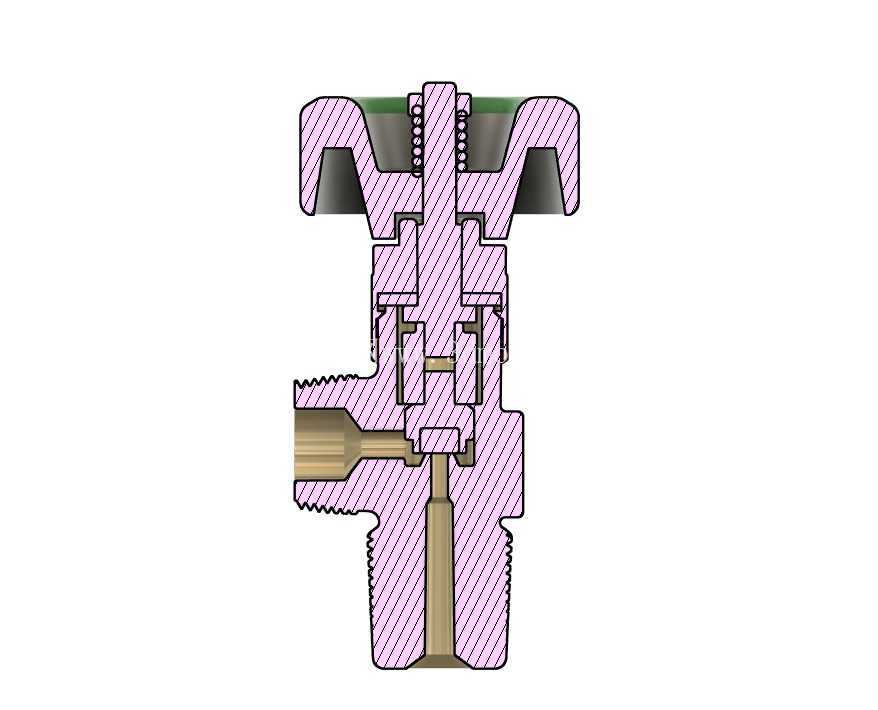

　　建模过程中，首先确定了进出口的安装基准面，两个接口的轴线垂直相交于阀体内部的流道拐点，阀芯的密封面采用锥面配合结构，相比平面密封，锥面在闭合时能实现自定心，密封比压更均匀，只需要较小的手轮扭矩就能实现零泄漏截断。阀瓣与阀杆的连接采用活动式结构，启闭过程中阀瓣不会跟随阀杆转动，避免密封面在闭合时产生旋转摩擦，大幅延长密封件的使用寿命。阀体的流道部分做了圆弧过渡处理，没有直角突变结构，减少氧气流在阀腔内的湍流扰动，降低气流噪声和冲刷损耗。手轮与阀杆的连接采用方榫配合结构，传递扭矩可靠，不会出现打滑问题，手轮顶部的锁紧螺母可以调节阀杆的轴向间隙，补偿长期使用产生的磨损量，保证操作手感始终一致。安装边界方面，这类阀件的手轮最大外径控制在常规操作空间允许范围内，安装后侧向接口的中心距阀体安装基面的尺寸适配主流气瓶阀的安装标准，不需要对现有管路接口做改造就能直接替换使用，阀体的六角结构部位可以用普通扳手夹持，安装拧紧时不会因为受力不均导致阀体变形。从结构强度来看，阀体壁厚按照15MPa公称压力的工况做了冗余设计，即使出现瞬时压力冲击也不会出现开裂变形，所有棱角位置都做了倒钝处理，避免安装操作时划伤操作人员，整体结构没有易积污的死角，长期使用后也不会积存杂质影响密封性能。

　　在焊接切割作业场景中，这类阀件每天需要多次启闭操作，因此设计时特意降低了阀杆的旋转阻尼，操作力度适中，不会因为长期操作导致人员手部疲劳，同时阀杆的行程做了限位设计，全开位置不会因为过度旋转导致阀瓣脱出，全闭位置也有硬限位保护，避免过度拧紧损坏密封面。医疗供氧系统中使用的同类型阀件，还会在材质上做更高等级的洁净处理，但核心的角式结构、密封逻辑、安装接口都保持通用互换性，这也是这类阀件能在多个涉氧行业广泛应用的核心原因。建模时对所有配合面的公差带都做了匹配设计，保证加工后各部件的装配间隙在合理范围内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配卡滞，手轮的防滑棱深度经过反复验证，即使手上沾有少量油污或水渍，也能可靠抓握施力，不会出现打滑脱手的情况。
