手动夹管阀HPV型工业流体控制阀结构

　　在化工浆料输送、矿山尾矿排送、市政污水处理以及油田泥浆输送的管线上，经常会遇到介质混杂硬质颗粒、纤维或者高粘度胶质的工况，普通的截止阀、闸阀在这类场景下很容易出现密封面卡涩、阀芯磨损、介质残留结垢的问题，往往运行两三个月就会出现内漏、开关卡滞的故障，后期维护拆换的成本极高，而手动夹管阀的结构设计恰恰是针对这类恶劣工况开发的。这款HPV型手动夹管阀的核心控制逻辑是通过手轮机构的机械传动，将手轮的旋转运动转化为阀杆的直线下压动作，对阀体内置的柔性橡胶套筒施加均匀的挤压力，当套筒被完全压合到内壁贴合时，管路就实现完全截断；反向旋转手轮时，压合机构复位，柔性套筒依靠自身的弹性恢复到完全通径的状态，此时管路的通流截面和连接管道的内径完全一致，不会出现缩径带来的流阻增大、介质淤积的问题。从结构设计的角度来看，这款阀门没有突出的阀芯、阀座这类伸入流道的构件，整个流道就是光滑的柔性套筒内壁，介质在流动过程中不会碰到任何金属构件，也不存在介质滞留的空腔，哪怕是输送含有大颗粒矿渣、腐蚀性化学浆料、粘稠的污泥或者食品级粘稠物料，都不会出现卡堵、残留的问题，唯一和介质接触的部件就是柔性套筒，后期维护只需要更换套筒即可，不需要拆解整个阀体的连接法兰，维护工作量相比传统阀门降低七成以上。

　　从安装边界来看，这款阀门采用法兰连接结构，两端法兰的密封面、螺栓孔距完全匹配同压力等级的工业管道法兰标准，安装时不需要额外加工过渡连接件，直接和管线法兰对中锁紧即可；手轮的操作高度在设计时预留了足够的操作空间，手轮直径经过扭矩匹配计算，普通操作人员不需要加助力杆就可以实现满压差下的开关动作，不会出现开关费力的情况；阀体的外部轮廓没有尖锐的突出棱角，在狭窄的管廊、设备夹层里安装时不会和周边的管线、支架发生干涉，整体结构非常紧凑。

　　在实际选型应用中，这款阀门特别适合用在介质杂质含量高、有腐蚀性或者磨蚀性的管路上，比如选矿厂的矿浆输送支管、污水处理厂的污泥回流管线、化工厂的腐蚀性浆料输送工位，它的密封性能不会因为介质里的颗粒冲刷而下降，因为压合的时候柔性套筒可以把颗粒包裹在贴合面里，不会像硬密封阀门那样因为颗粒垫在密封面上导致内漏；同时因为流道全通的特性，它的压力损失比同口径的截止阀小60%以上，在长距离输送管线上使用可以降低输送泵的扬程损耗，减少长期运行的能耗。

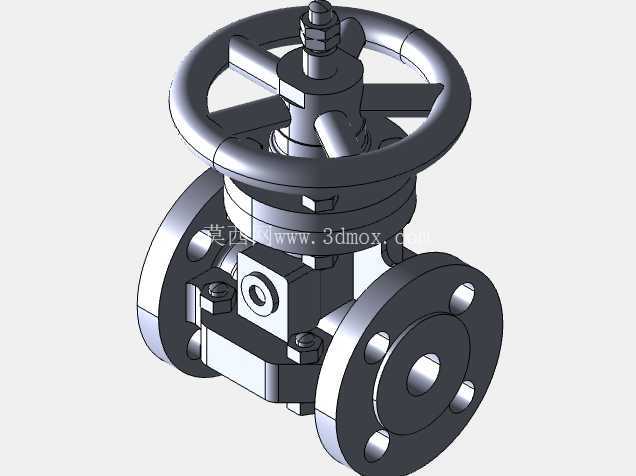

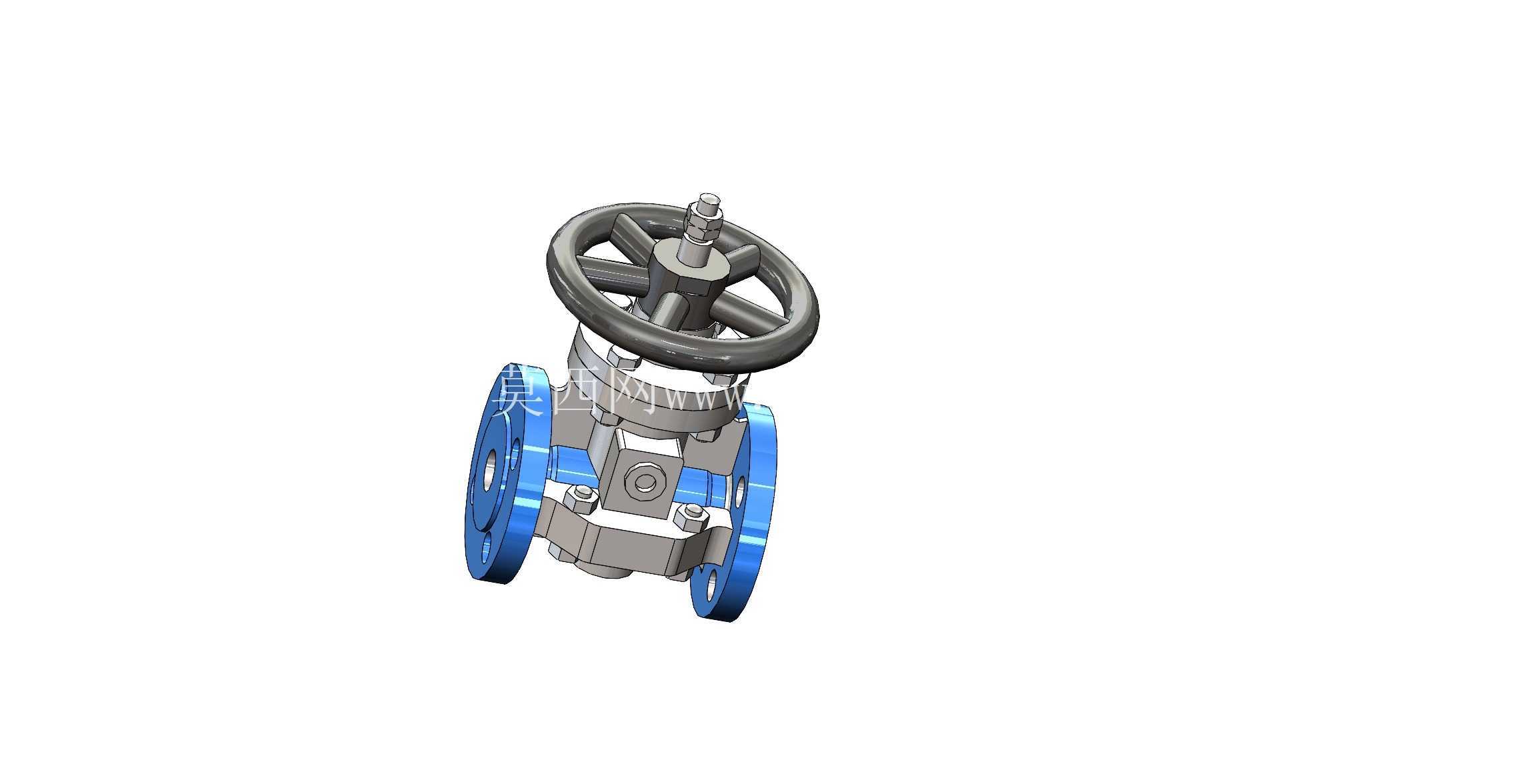

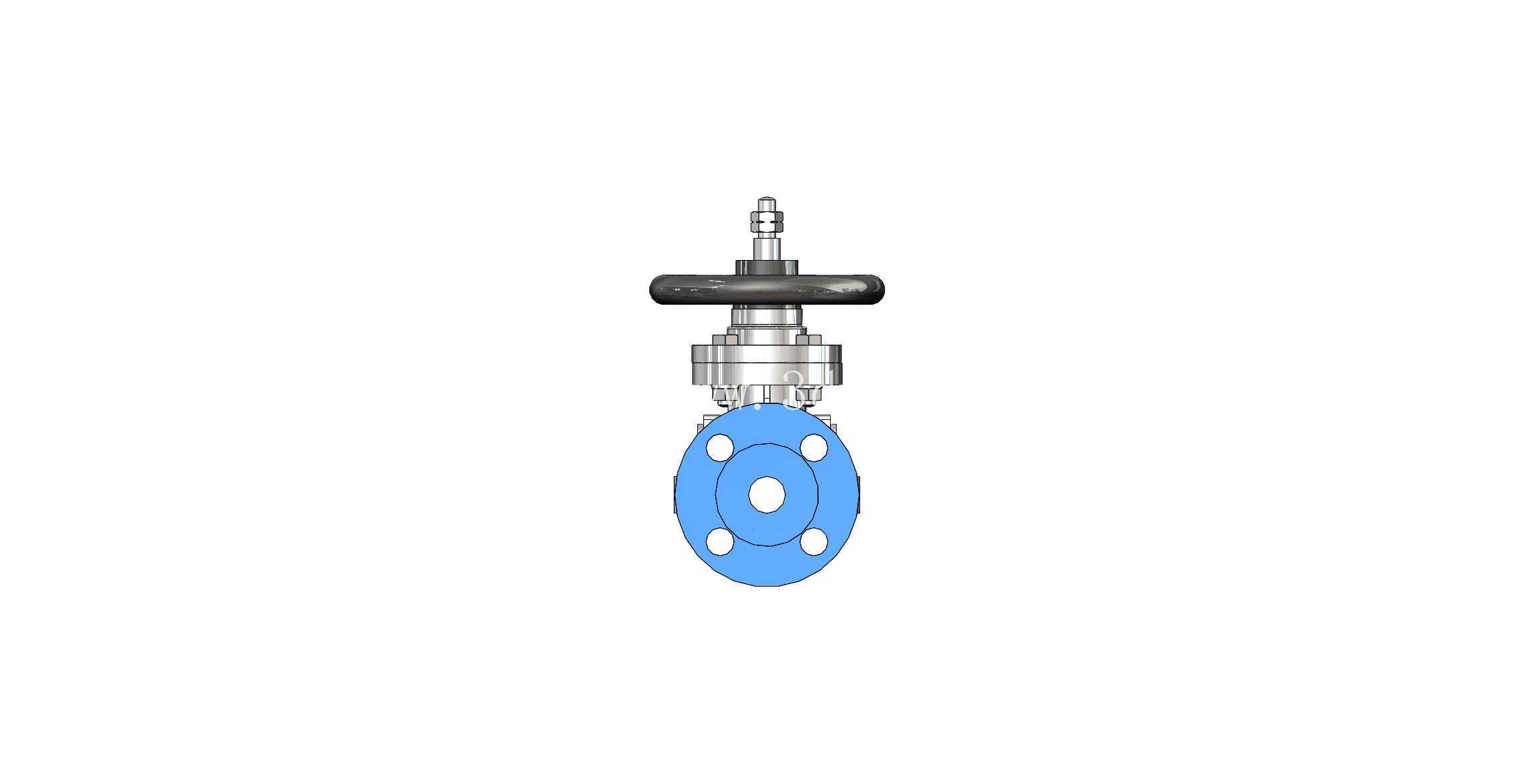

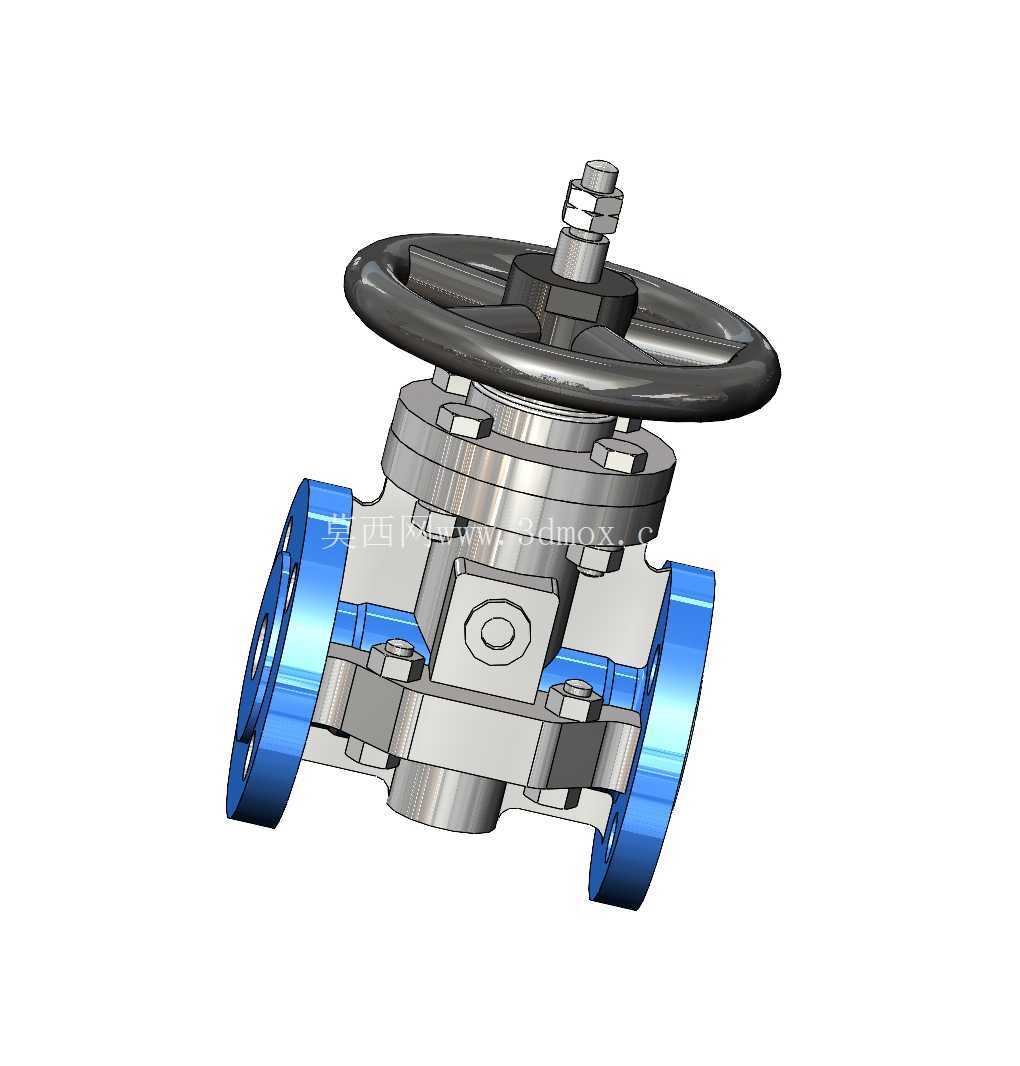

　　很多现场运维人员反馈，之前在污泥管线上用的闸阀，经常因为污泥沉积在阀底槽里导致关不到位，换用这种夹管阀之后，连续运行两年都没有出现开关卡滞的问题，唯一的易损件就是内部的橡胶套，更换的时候只需要把两端法兰松开，抽出旧套换上新套就可以完成维护，不需要把整个阀门从管线上拆下来，非常适合运维条件有限的现场工况。从三维建模的细节来看，这款模型还原了手轮的防滑轮缘结构、阀杆的梯形传动螺纹、阀体两侧的法兰螺栓孔布局、压合机构的导向滑块结构，还有柔性套筒的安装定位台阶，每一处装配关系都和实际产品一致，不管是用来做管线布置的干涉检查，还是做阀门拆装的教学演示，或者是做设备配套的选型展示，都可以直接调用，不需要再额外调整结构尺寸。
